Башенный гусёк стрелы (верхний) — HITACHI CX900

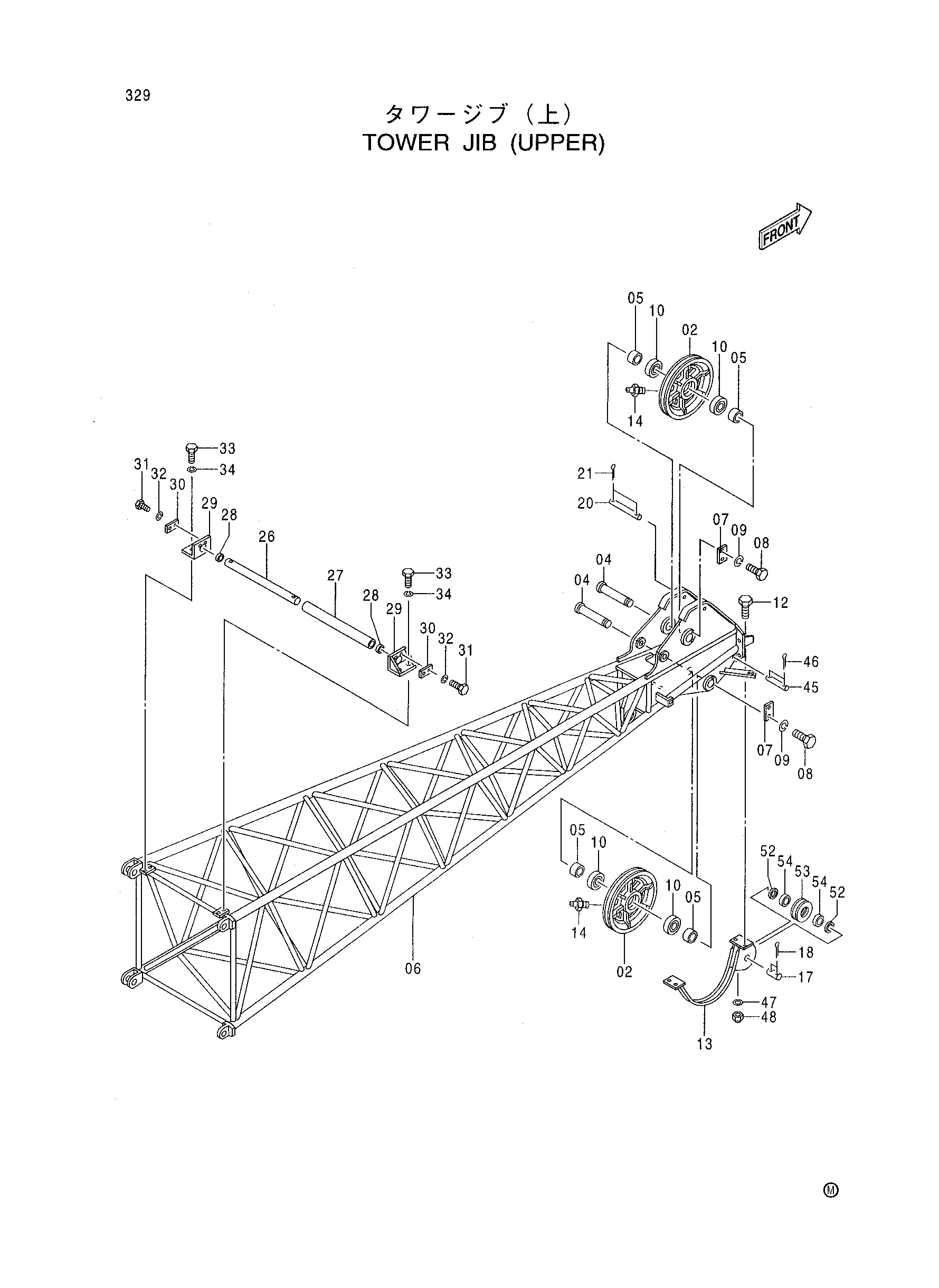

Заводская схема «Башенный гусёк стрелы (верхний)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3081859 | Канатный блок | 2 |
| 04 | 4118743 | Палец | 2 |
| 05 | 4118744 | Проставка | 4 |
| 06 | 5006297 | Гусёк стрелы боом-уп. | 1 |
| 07 | X4247 | Стопорная пластина | 2 |
| 08 | J901625 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 10 | 4162517 | Шариковый подшипник | 4 |
| 12 | J901640 | Болт | 4 |
| 13 | 8069885 | Направляющая каната | 1 |
| 14 | J75481 | Пресс-маслёнка | 2 |
| 17 | 4191660 | Палец | 1 |
| 18 | A761000 | Шплинт | 2 |
| 20 | 4191662 | Палец | 1 |
| 21 | A765028 | Шплинт | 2 |
| 26 | 4091744 | Мост | 1 |
| 27 | 4066775 | Ролик | 1 |
| 28 | 4080992 | Игольчатый подшипник | 2 |
| 29 | 8014797 | Кронштейн | 2 |
| 30 | X280071 | Стопорная пластина | 2 |
| 31 | J900814 | Болт | 4 |
| 32 | A590908 | Пружинная шайба | 4 |
| 33 | J901220 | Болт | 4 |
| 34 | A590912 | Пружинная шайба | 4 |
| 45 | 4363166 | Палец | 1 |
| 46 | A765040 | Шплинт | 2 |
| 47 | A590116 | Плоская шайба | 4 |
| 48 | M660016 | U-образная гайка | 4 |
| 52 | 4400015 | Проставка | 2 |
| 53 | 4389313 | Ролик | 1 |
| 54 | 4163030 | Шариковый подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
