Крюк 25T — HITACHI CX900

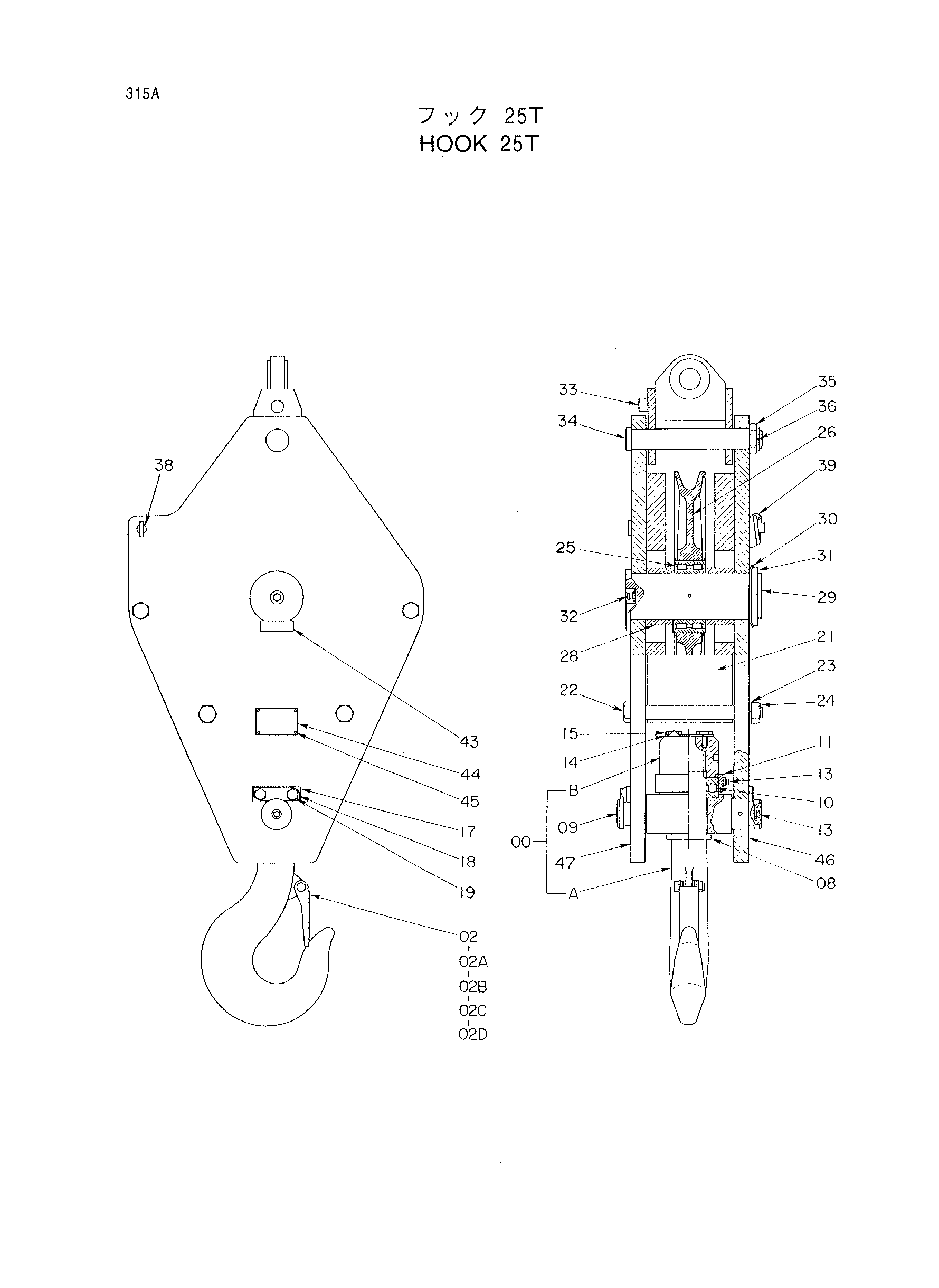

Заводская схема «Крюк 25T» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9172511 | Крюк 25T | 1 | |
| 00 | 9059816 | Крюк | 1 |
| 02 | 9059815 | Кронштейн | 1 |
| 02A | 4170767 | Кронштейн | 1 |
| 02B | M211265 | Болт | 1 |
| 02C | M660012 | U-образная гайка | 1 |
| 02D | 4170278 | Пружина торсион | 1 |
| 08 | 4170280 | Проставка | 1 |
| 09 | 3034854 | Труннион | 1 |
| 10 | 4085517 | Шариковый подшипник | 1 |
| 11 | 4170279 | Крышка подшипник | 1 |
| 13 | J75481 | Пресс-маслёнка | 3 |
| 14 | 4105625 | Стопорная шайба | 1 |
| 15 | 4169514 | Болт | 2 |
| 17 | 4087951 | Стопорная пластина | 2 |
| 18 | 4105625 | Стопорная шайба | 2 |
| 19 | J901640 | Болт | 4 |
| 21 | 8034921 | Направляющая каната | 1 |
| 22 | 4159662 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 24 | J951024 | Гайка | 4 |
| 25 | 4361339 | Роликовый подшипник | 1 |
| 26 | 3080924 | Канатный блок | 1 |
| 28 | 4186182 | Проставка | 2 |
| 29 | 3034855 | Мост | 1 |
| 30 | 4101152 | Шайба подшипник. | 1 |
| 31 | 4101151 | Гайка подшипник. | 1 |
| 32 | J75482 | Пресс-маслёнка | 1 |
| 33 | 8034922 | Тяга | 1 |
| 34 | 4160419 | Палец | 1 |
| 35 | M534225 | Корончатая гайка | 1 |
| 36 | A768080 | Шплинт | 1 |
| 38 | 9720459 | Палец | 1 |
| 39 | 4001834 | Палец кольцо | 1 |
| 43 | 4100955 | Пластина | 1 |
| 44 | 495652 | Информационная табличка | 1 |
| 45 | M492564 | Приводной винт | 4 |
| 46 | 8075426 | Пластина подвес | 1 |
| 47 | 8075427 | Пластина подвес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
