Электрооборудование (башенный кран) — HITACHI CX900

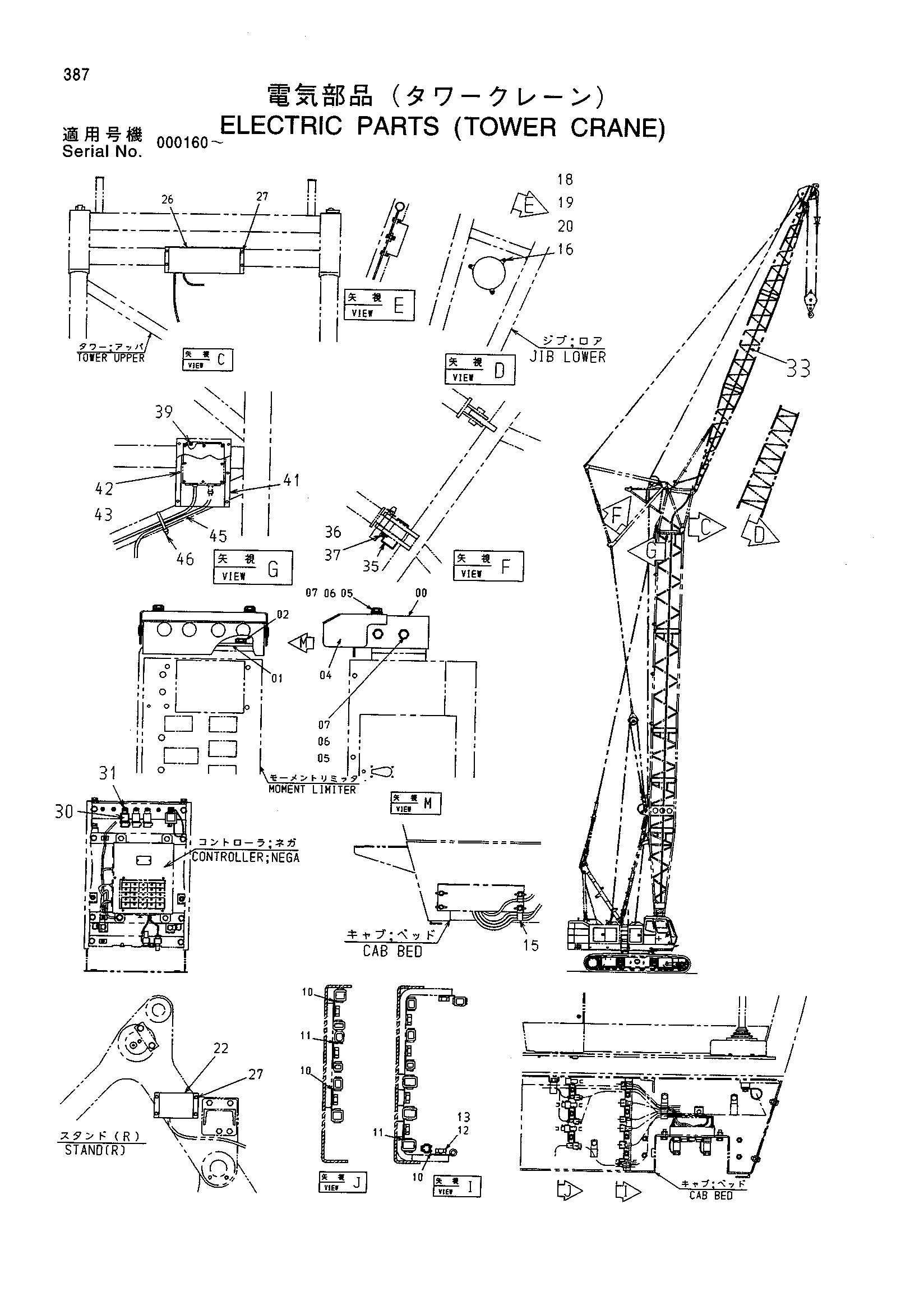

Заводская схема «Электрооборудование (башенный кран)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086244 | Фонарь | 1 |
| 01 | 4453457 | Кронштейн | 1 |
| 02 | J010614 | Болт с шайбой | 4 |
| 04 | 3091963 | Крышка | 1 |
| 05 | J870612 | Болт | 6 |
| 06 | J251006 | Пружинная шайба | 6 |
| 07 | J250006 | Плоская шайба | 6 |
| 10 | 4257159 | Кронштейн | 3 |
| 11 | 4336875 | Кронштейн | 2 |
| 12 | J901016 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 15 | 4252877 | Зажим | 1 |
| 16 | 4464447 | Указатель угол | 1 |
| 18 | J900830 | Болт | 3 |
| 19 | A590108 | Плоская шайба | 6 |
| 20 | M500807 | Гайка | 6 |
| 22 | 4386953 | Короб клемма | 1 |
| 26 | 4465087 | Короб клемма | 1 |
| 27 | J010814 | Болт с шайбой | 8 |
| 30 | 4251588 | Реле | 1 |
| 31 | J460616 | Винт с шайбой | 1 |
| 33 | 4423618 | Жгут проводов | 1 |
| 35 | 4466137 | Лоад-скале | 1 |
| 36 | X4246 | Стопорная пластина | 1 |
| 37 | J011225 | Болт с шайбой | 2 |
| 39 | M340613 | Болт с внутренним шестигранником | 4 |
| 41 | 8085189 | Крышка | 1 |
| 42 | J900835 | Болт | 6 |
| 43 | M500807 | Гайка | 12 |
| 45 | 4458428 | Жгут проводов | 1 |
| 46 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
