Бридле (стрела, башенный) — HITACHI CX900

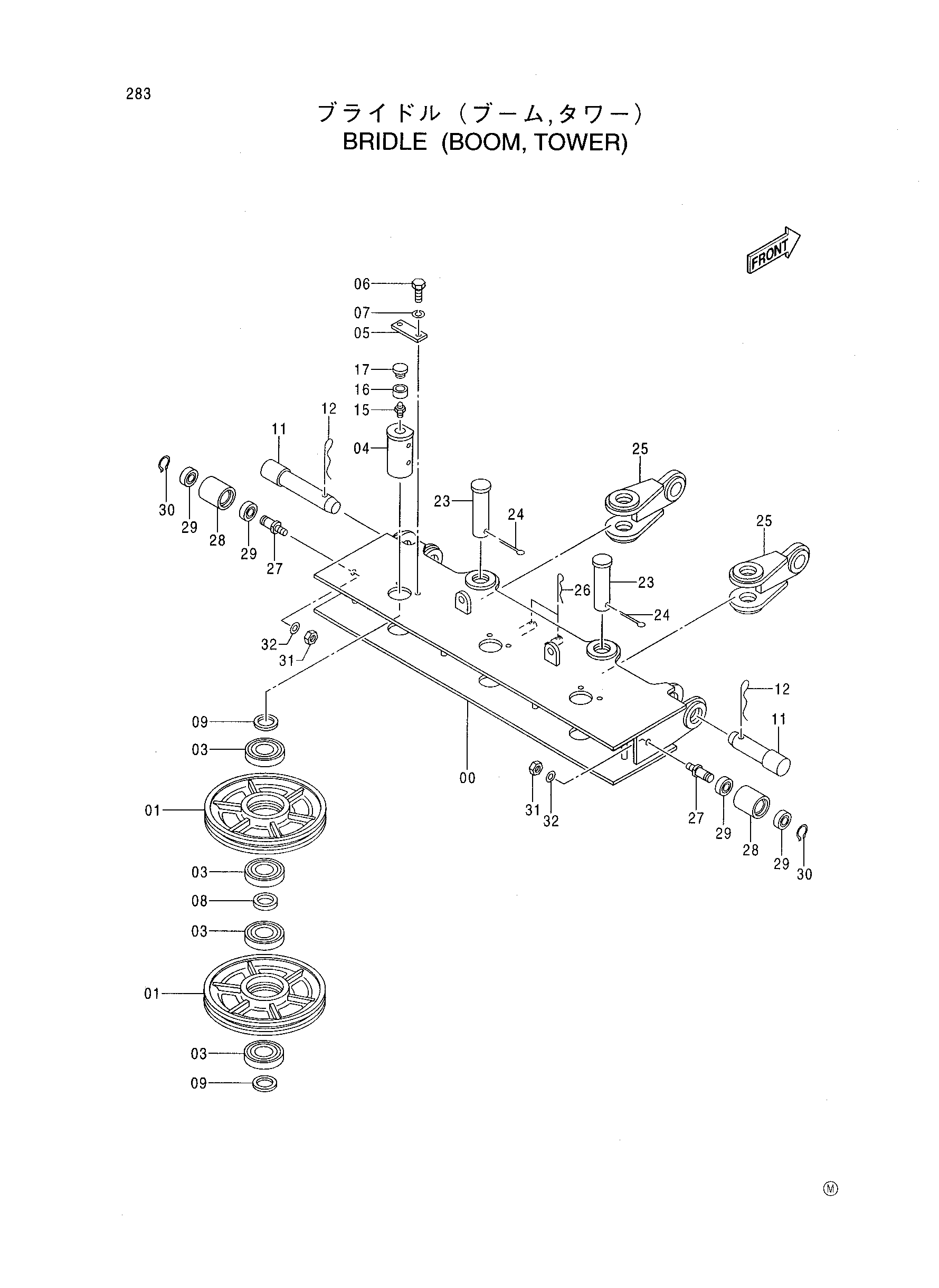

Заводская схема «Бридле (стрела, башенный)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9172419 | Бридле | 1 | |
| 00 | 7034946 | Бридле | 1 |
| 01 | 3080918 | Канатный блок | 6 |
| 03 | 944922 | Шариковый подшипник | 12 |
| 04 | 4159390 | Палец | 3 |
| 05 | 4135186 | Пластина | 3 |
| 06 | J901225 | Болт | 6 |
| 07 | A590912 | Пружинная шайба | 6 |
| 08 | 4088400 | Проставка | 3 |
| 09 | 442617 | Проставка | 6 |
| 11 | 4401721 | Палец | 2 |
| 12 | 4104868 | Стопорный палец | 2 |
| 15 | J75481 | Пресс-маслёнка | 3 |
| 16 | 4130686 | Втулка | 3 |
| 17 | 4105912 | Колпачок | 3 |
| 23 | 4401499 | Палец | 2 |
| 24 | A761000 | Шплинт | 2 |
| 25 | 8073625 | Тяга | 2 |
| 26 | 4080985 | Стопорный палец | 2 |
| 27 | 4361217 | Палец | 2 |
| 28 | 3075283 | Каток направляющая | 2 |
| 29 | 971195 | Шариковый подшипник | 4 |
| 30 | 991342 | Стопорное кольцо | 2 |
| 31 | M660024 | U-образная гайка | 2 |
| 32 | A590124 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
