Джакк гидроцилиндр — HITACHI CX900

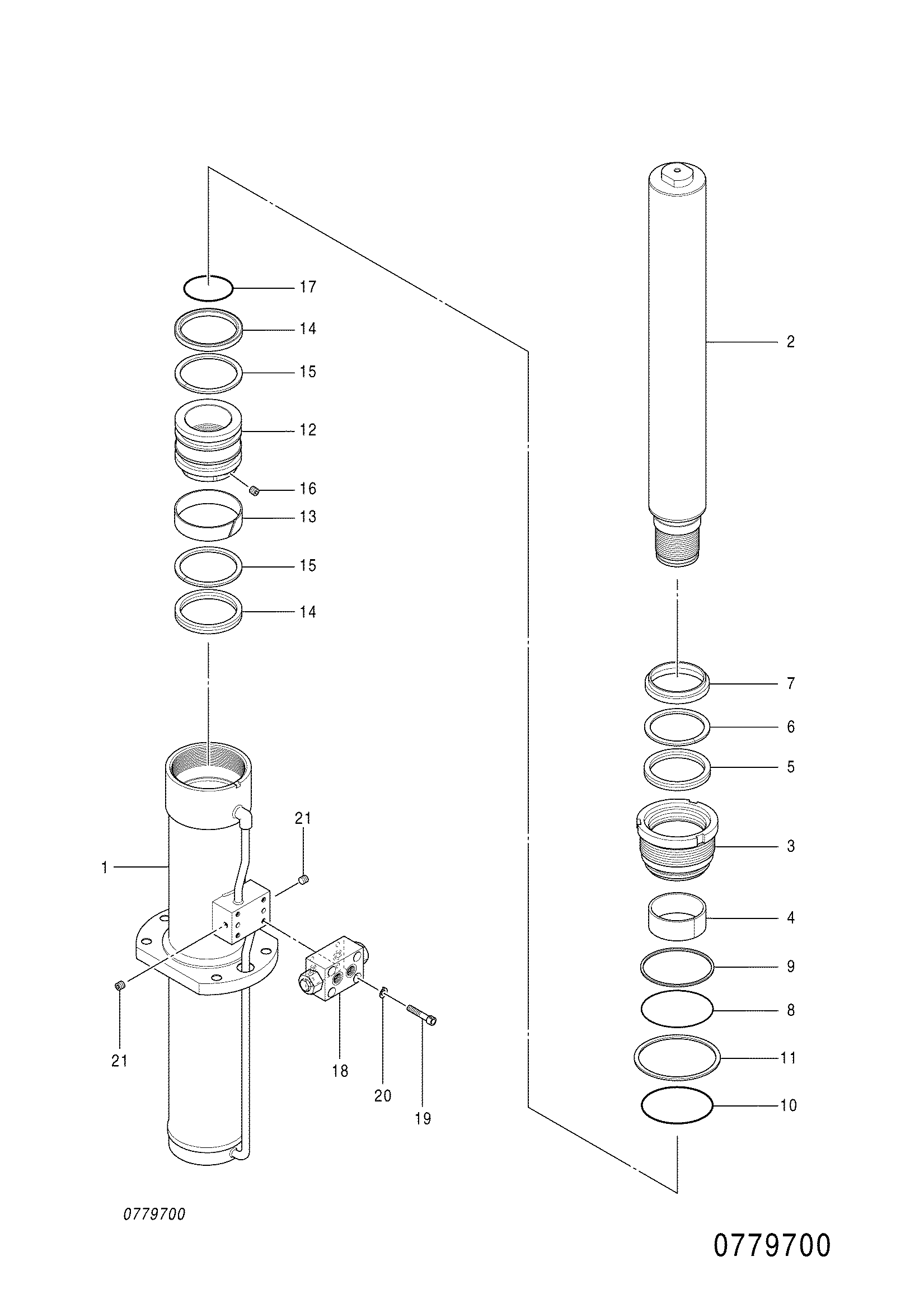

Заводская схема «Джакк гидроцилиндр» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4405428 | Гидроцилиндр. джакк | 1 | |
| 1 | 0779701 | Труба гидроцилиндра | 1 |
| 2 | 0779702 | Шток поршня | 1 |
| 3 | 0779703 | Головка гидроцилиндра | 1 |
| 4 | 0336804 | Втулка | 1 |
| 5 | 4069701 | U-образная манжета | 1 |
| 6 | 0237309 | Опорное кольцо | 1 |
| 7 | 0779704 | Грязесъёмное кольцо | 1 |
| 8 | A811135 | Уплотнительное кольцо | 1 |
| 9 | 0679904 | Опорное кольцо | 1 |
| 10 | A810140 | Уплотнительное кольцо | 1 |
| 11 | 0128912 | Стопорная шайба | 1 |
| 12 | 0779705 | Поршень | 1 |
| 13 | 0779706 | Кольцо | 1 |
| 14 | 0779707 | U-образная манжета | 2 |
| 15 | 0779708 | Опорное кольцо | 2 |
| 16 | 0159507 | Установочный винт | 1 |
| 17 | A811085 | Уплотнительное кольцо | 1 |
| 18 | 0779709 | Обратный клапан | 1 |
| 19 | 0151312 | Болт с внутренним шестигранником | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 94-2011 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
