Боковой варк (левый) — HITACHI CX900

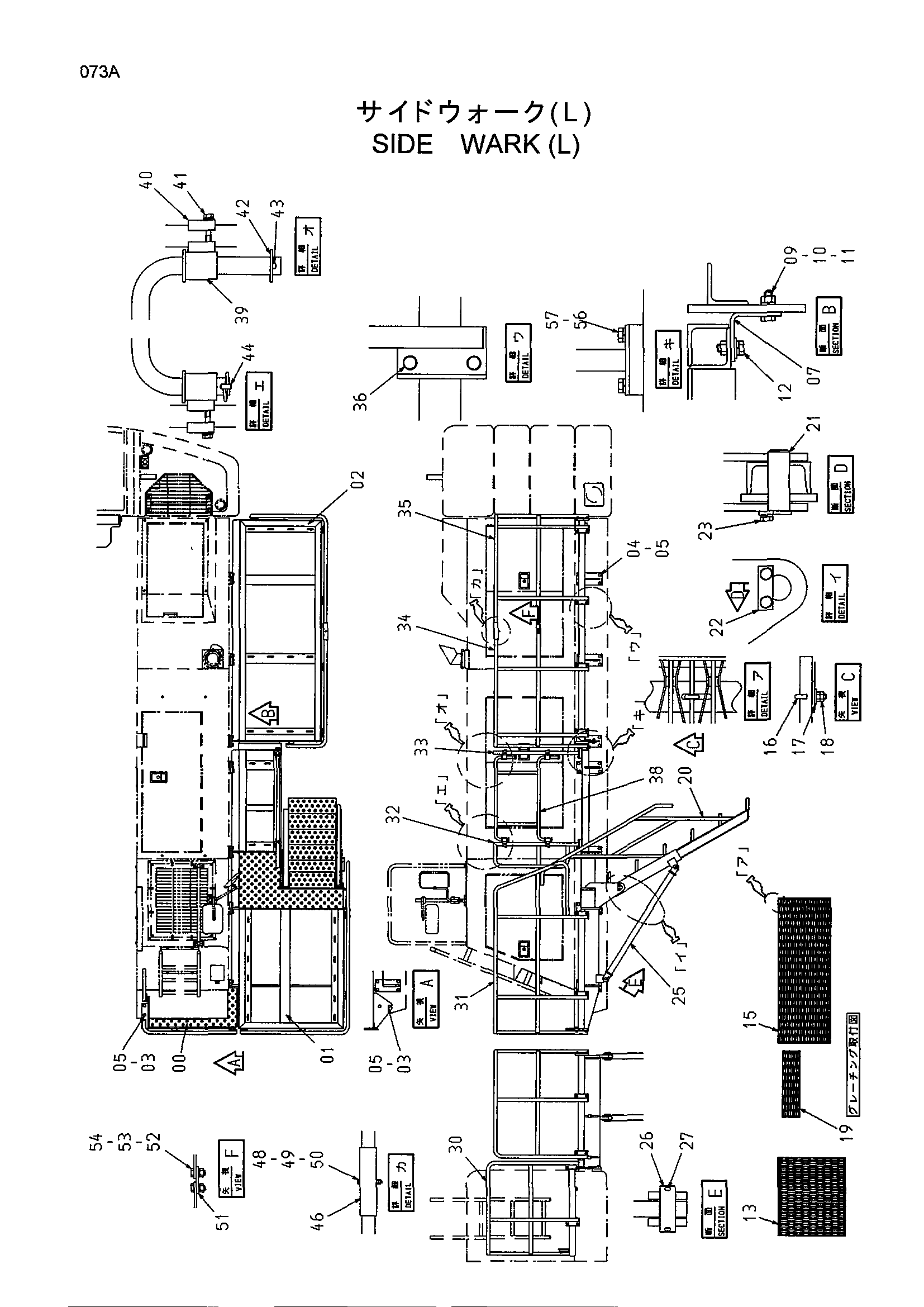

Заводская схема «Боковой варк (левый)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7039492	Ступень	1
01	5007434	Ступень	1
02	7039502	Ступень	1
03	J901635	Болт	4
04	J901645	Болт	28
05	A590916	Пружинная шайба	32
07	4397761	Кронштейн	1
09	J901240	Болт	3
10	A590912	Пружинная шайба	3
11	J950012	Гайка	3
12	J031235	Болт с шайбой	3
13	4446389	Катвалк	3
15	4446390	Катвалк	2
16	4346517	Крюк	28
17	J217083	Шайба	28
18	J950010	Гайка	56
19	4397726	Катвалк	1
20	6019680	Лестница	1
21	4397723	Палец	2
22	X4245	Стопорная пластина	2
23	J011020	Болт с шайбой	4
25	9749569	Стойка	2
26	4397720	Палец	4
27	A765040	Шплинт	8
30	8080288	Поручень	1
31	8082250	Поручень	1
32	8071410	Поручень	1
33	8071411	Поручень	1
34	8082251	Поручень	1
35	8082252	Поручень	1
36	J011230	Болт с шайбой	26
38	8073246	Поручень	1
39	9749908	Кронштейн	4
40	4355757	Хомут	4
41	J020850	Болт с шайбой	8
42	A590127	Плоская шайба	2
43	A765063	Шплинт	2
44	4001834	Палец кольцо	2
46	4141515	Трубка	1
48	A590106	Плоская шайба	2
49	M500605	Гайка	2
50	J900660	Болт	1
51	4141516	Пластина	1
52	J901230	Болт	2
53	A590912	Пружинная шайба	2
54	J950012	Гайка	2
56	J901230	Болт	4
57	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
