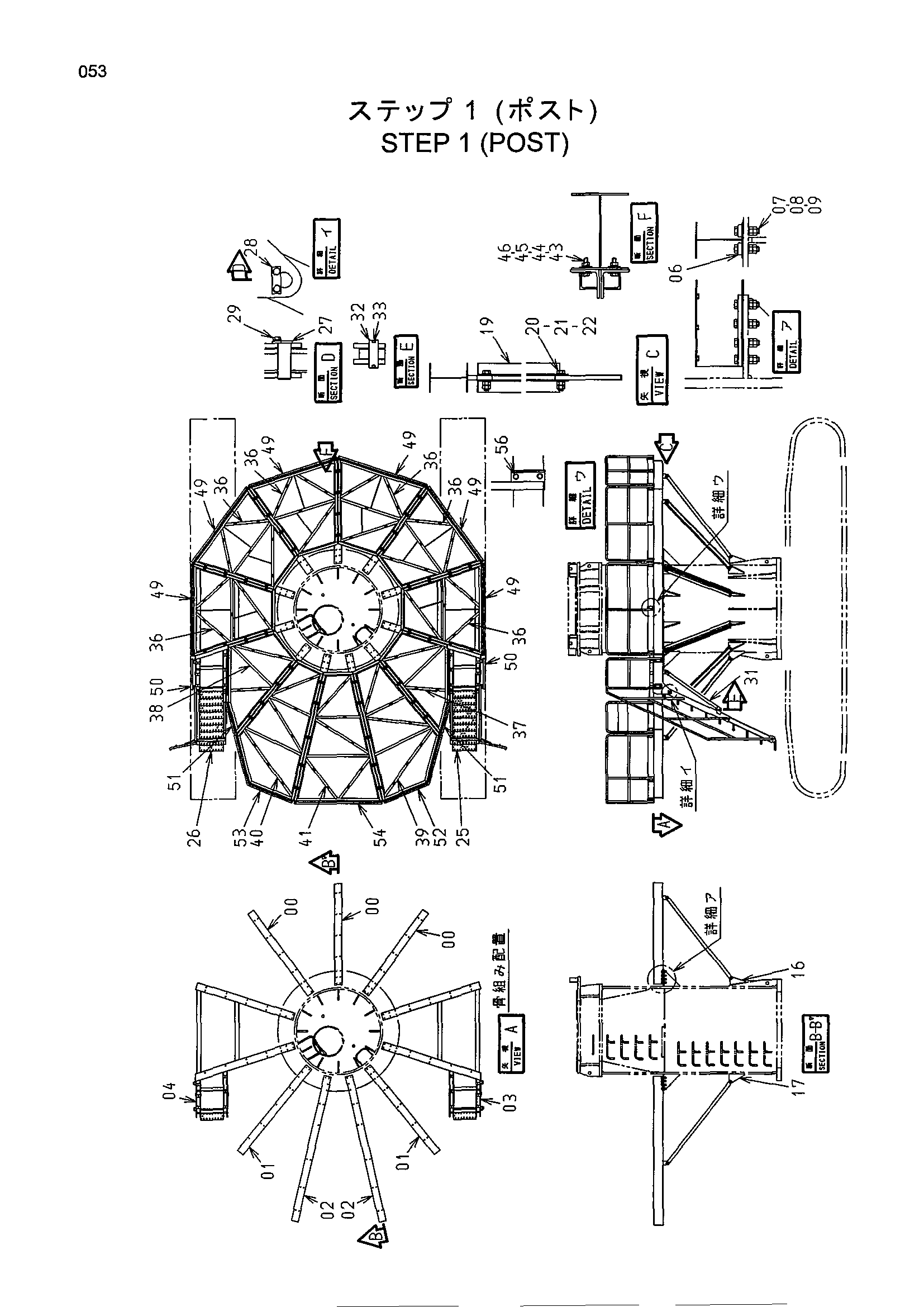

Ступень 1 (пост) — HITACHI CX900

Заводская схема «Ступень 1 (пост)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8082444	Кронштейн	3
01	8082445	Кронштейн	2
02	8082446	Кронштейн	2
03	7039609	Правый кронштейн	1
04	7039610	Левый кронштейн	1
06	4400941	Пластина	22
07	J932090	Болт	88
08	A590120	Плоская шайба	176
09	J950020	Гайка	176
16	4400897	Пластина	1
17	4446995	Пластина	10
19	4446998	Стойка	22
20	J932490	Болт	22
21	A590124	Плоская шайба	44
22	J950024	Гайка	44
25	6019699	Лестница	1
26	6019700	Лестница	1
27	4397723	Палец	4
28	X4245	Стопорная пластина	4
29	J011020	Болт с шайбой	8
31	9749569	Стойка	4
32	4397720	Палец	8
33	A765040	Шплинт	16
36	6019744	Ступень	6
37	6019745	Ступень	1
38	6019746	Ступень	1
39	6019747	Ступень	1
40	6019748	Ступень	1
41	6019749	Ступень	1
43	J901040	Болт	88
44	J217083	Шайба	176
45	A590910	Пружинная шайба	88
46	J950010	Гайка	88
49	8072082	Поручень	6
50	8082437	Поручень	2
51	8082436	Поручень	2
52	8082447	Поручень	1
53	8082448	Поручень	1
54	8072078	Поручень	1
56	J011230	Болт с шайбой	70

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
