Крышка группа — HITACHI CX900

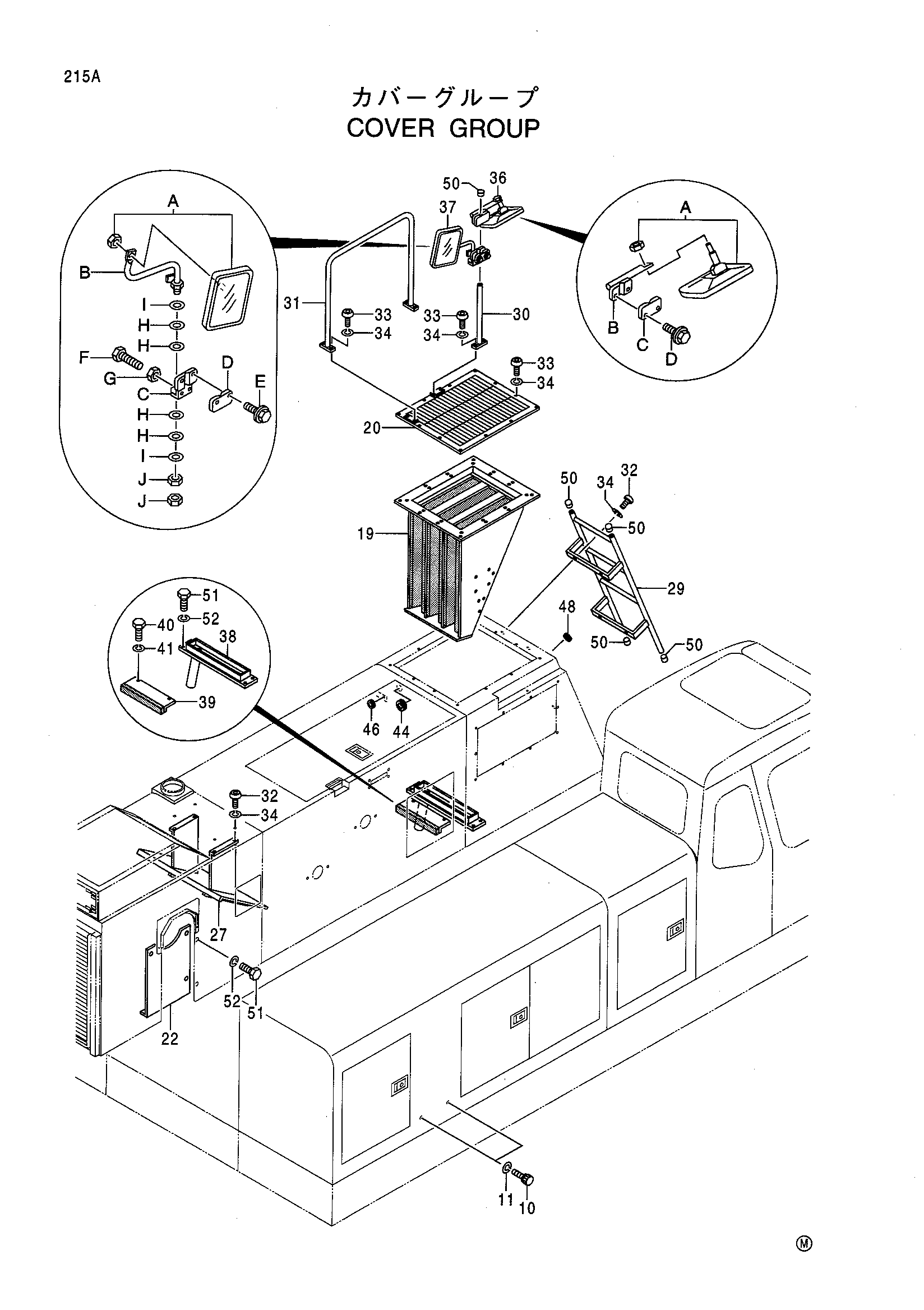

Заводская схема «Крышка группа» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
10	4330985	Болт	2
11	A590910	Пружинная шайба	2
19	7035268	Воздуховод	1
19	7035268	Воздуховод	1
19	7035268	Воздуховод	1
20	6017437	Лоувер	1
22	8076064	Крышка	1
22	8076064	Крышка	1
22	8076064	Крышка	1
27	7035285	Защитный кожух	1
29	8080298	Лестница	1
30	9751152 замена: 9756496	Стойка	1
30	9756496	Стойка	1
31	8075489	Поручень	1
32	4330985	Болт	8
32	4330985	Болт	8
32	4330985	Болт	8
32	4330985	Болт	8
32	4345743	Болт	8
32	4345743	Болт	8
32	4345743	Болт	8
33	4330985	Болт	30
34	A590910	Пружинная шайба	36
34	A590910	Пружинная шайба	36
34	A590910	Пружинная шайба	36
34	A590910	Пружинная шайба	38
34	A590910	Пружинная шайба	38
34	A590910	Пружинная шайба	38
36	9158334	Зеркало	1
36A	4331348	Зеркало	1
36B	9747857	Стойка	1
36C	4355757	Хомут	1
36D	J010850	Болт с шайбой	2
37	9179522	Зеркало	1
37A	4331348	Зеркало	1
37B	8074055	Стойка	1
37C	8068220	Кронштейн	1
37D	4355757	Хомут	1
37E	J010850	Болт с шайбой	2
37F	J900625	Болт	2
37G	M500605	Гайка	2
37H	4172172	Тарельчатая пружина	4
37I	A590112	Плоская шайба	2
37J	J950012	Гайка	2
38	7036195	Крышка	1
38	7036195	Крышка	1
38	7036195	Крышка	1
39	9752356	Крышка	2
40	J901020	Болт	2
41	A590910	Пружинная шайба	2
44	4210485	Резиновая втулка	1
46	4161289	Резиновая втулка	1
48	94-2809	Резиновая втулка	1
48	94-2809	Резиновая втулка	1
50	4324299	Колпачок	5
50	4324299	Колпачок	5
50	4324299	Колпачок	5
50	4324299	Колпачок	5
51	J901020	Болт	7
51	J901020	Болт	7
51	J901020	Болт	7
52	A590910	Пружинная шайба	7
52	A590910	Пружинная шайба	7
52	A590910	Пружинная шайба	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
