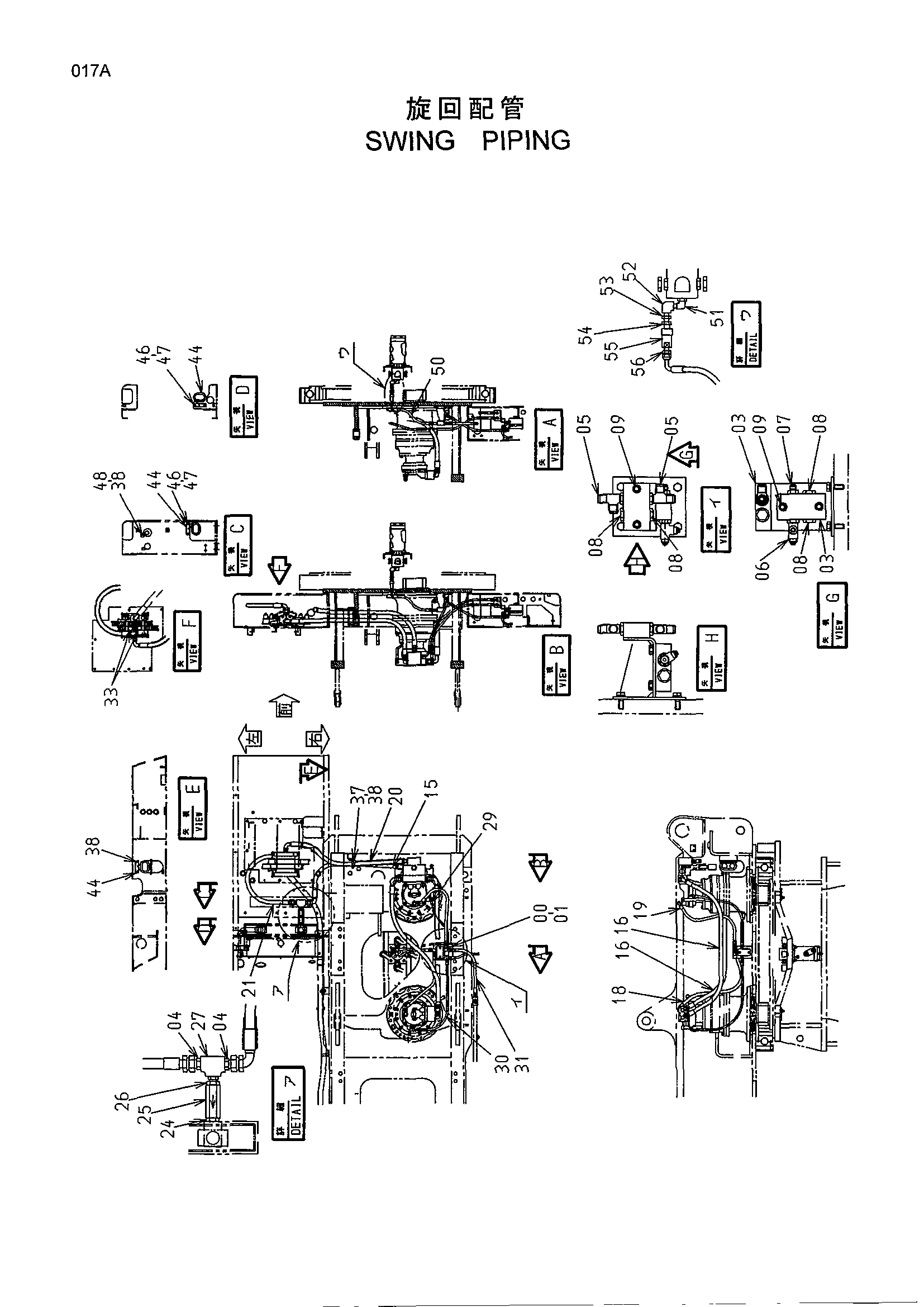

Поворот трубопроводы — HITACHI CX900

Заводская схема «Поворот трубопроводы» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8075522	Кронштейн	1
01	J011235	Болт с шайбой	4
03	3070281	Блок	2
04	4042033	Адаптер	2
04A	4506424	Уплотнительное кольцо	1
05	4217343	Тройник	2
05A	4506418	Уплотнительное кольцо	1
06	4222016	Тройник	1
06A	4506418	Уплотнительное кольцо	1
07	4200469	Адаптер	1
07A	4506418	Уплотнительное кольцо	1
08	4174541	Пробка	4
08A	4506418	Уплотнительное кольцо	1
09	M341245	Болт с внутренним шестигранником	4
15	4416465	Шланг	1
16	4403321	Шланг	2
18	4403324	Шланг	1
19	4403322	Шланг	1
20	4403303	Шланг	1
21	4405830	Шланг	1
24	4371289	Адаптер	1
24A	4506429	Уплотнительное кольцо	2
25	4371260	Обратный клапан	1
26	4291797	Адаптер	1
26A	4506424	Уплотнительное кольцо	1
26B	4506429	Уплотнительное кольцо	1
27	4404435	Тройник	1
29	4269843	Шланг	1
30	4269848	Шланг	1
31	4405827	Шланг	1
33	4174542	Пробка	2
33A	4506424	Уплотнительное кольцо	1
37	8042826	Опора	1
38	J011025	Болт с шайбой	5
44	8030482	Опора	3
46	J011035	Болт с шайбой	4
47	J950010	Гайка	4
48	4193848	Зажим	1
50	4375334	Шланг	1
51	4174587	Угловой штуцер	1
51A	4506418	Уплотнительное кольцо	1
52	94-0617	Угловой штуцер	1
53	94-1703	Адаптер	1
54	4033129	Самоуплотняющееся соединение	1
55	4033130	Самоуплотняющееся соединение	1
56	4154653	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
