Поворот рычаг — HITACHI CX900

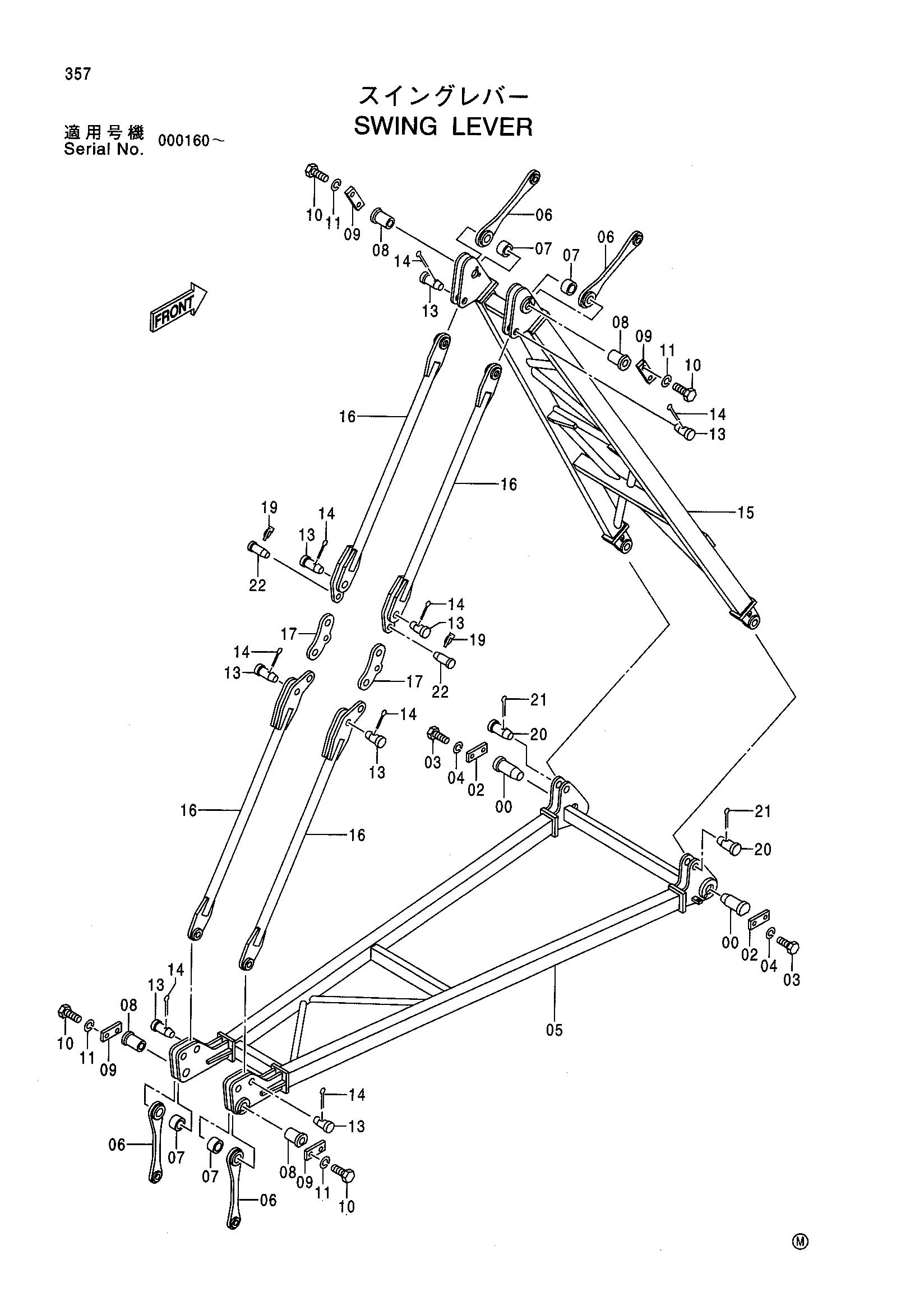

Заводская схема «Поворот рычаг» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4418930 | Палец | 2 |
| 02 | X4247 | Стопорная пластина | 2 |
| 03 | J901630 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | 6017856 | Рычаг | 1 |
| 06 | 9751498 | Тяга | 4 |
| 07 | 4163335 | Бусинг | 4 |
| 08 | 4427431 | Палец | 4 |
| 09 | X4247 | Стопорная пластина | 4 |
| 10 | J901635 | Болт | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
| 13 | 4170901 | Палец | 8 |
| 14 | A761080 | Шплинт | 8 |
| 15 | 6017857 | Рычаг | 1 |
| 16 | 7035576 | Стойка | 4 |
| 17 | 4410252 | Тяга | 2 |
| 19 | 9700006 | Палец кольцо | 2 |
| 20 | 4170102 | Палец | 2 |
| 21 | A768080 | Шплинт | 2 |
| 22 | 4417468 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
