Гидролинии хода — HITACHI CX900

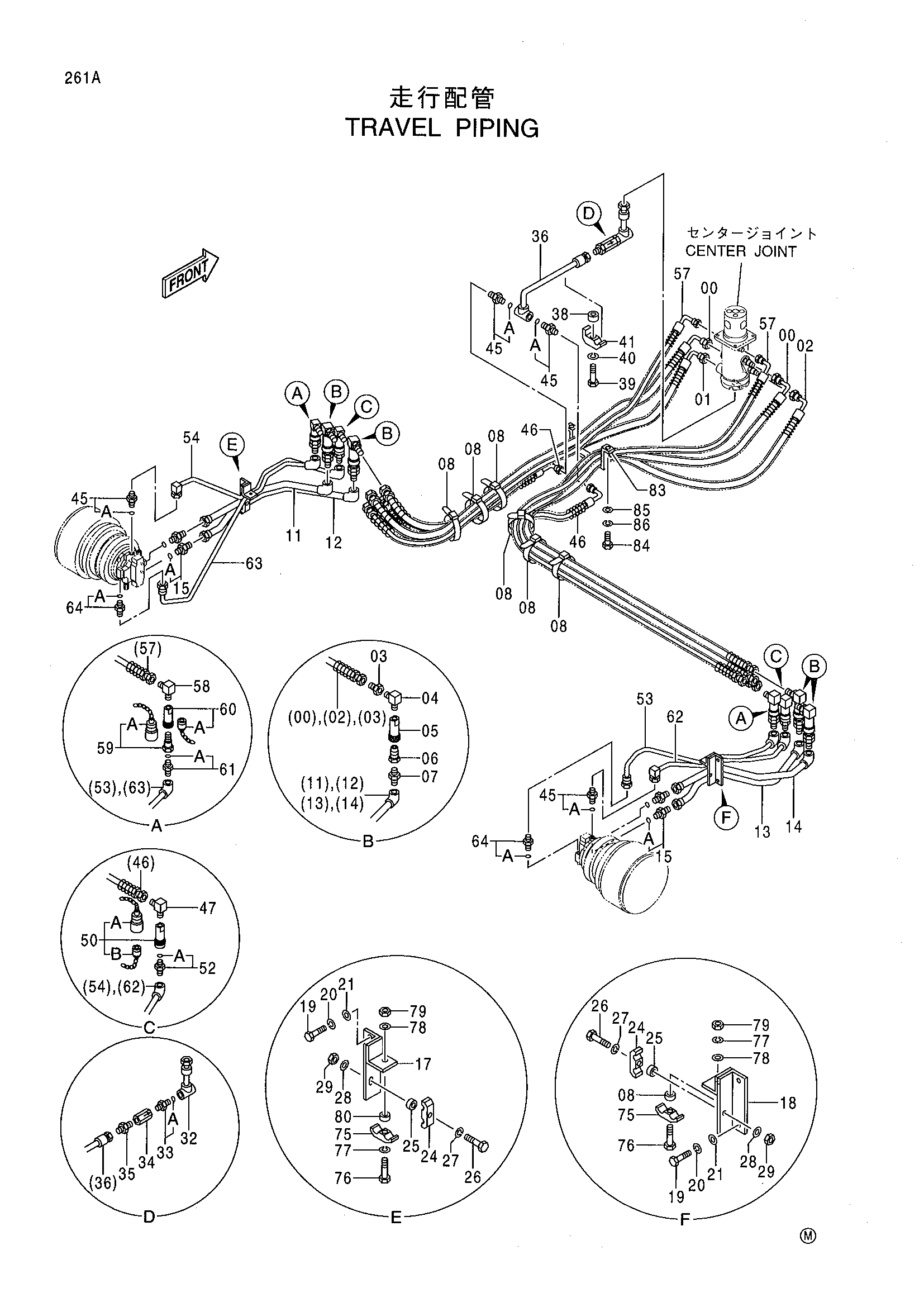

Заводская схема «Гидролинии хода» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454341 | Шланг | 2 |
| 01 | 4454336 | Шланг | 1 |
| 02 | 4454339 | Шланг | 1 |
| 03 | 4239900 | Адаптер | 4 |
| 04 | 94-0635 | Угловой штуцер | 4 |
| 05 | 4066567 | Самоуплотняющееся соединение | 4 |
| 06 | 4066568 | Самоуплотняющееся соединение | 4 |
| 07 | 94-1905 | Адаптер | 4 |
| 08 | 4077322 | Лента | 6 |
| 11 | 8075396 | Трубка | 1 |
| 12 | 8075395 | Трубка | 1 |
| 13 | 8075399 | Трубка | 1 |
| 14 | 8075400 | Трубка | 1 |
| 15 | 4042034 | Адаптер | 4 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 8073789 | Кронштейн | 1 |
| 18 | 8073796 | Кронштейн | 1 |
| 19 | J901230 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | J222012 | Шайба | 4 |
| 24 | 4189860 | Хомут трубки | 2 |
| 25 | 4273783 | Проставка | 2 |
| 26 | J901280 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | J222012 | Шайба | 2 |
| 29 | J950012 | Гайка | 2 |
| 32 | 9752185 | Трубка | 1 |
| 33 | 4217207 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 9034570 | Обратный клапан | 1 |
| 35 | 4221287 | Адаптер | 1 |
| 36 | 8075439 | Трубка | 1 |
| 38 | 4273782 | Проставка | 1 |
| 39 | J901245 | Болт | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 41 | 4190125 | Хомут трубки | 1 |
| 45 | 4210361 | Адаптер | 4 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4416415 | Шланг | 2 |
| 47 | 4154658 | Угловой штуцер | 2 |
| 50 | 4054613 | Клапан быстрый | 2 |
| 50A | 4330194 | Пылезащитный колпачок | 1 |
| 50B | 4330195 | Пробка | 1 |
| 52 | 4217207 | Адаптер | 2 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 8075402 | Трубка | 1 |
| 54 | 8075398 | Трубка | 1 |
| 57 | 4416414 | Шланг | 2 |
| 58 | 4182734 | Угловой штуцер | 2 |
| 59 | 4022907 | Самоуплотняющееся соединение | 2 |
| 59A | 4072595 | Колпачок | 1 |
| 60 | 4022908 | Самоуплотняющееся соединение | 2 |
| 60A | 4072596 | Колпачок | 1 |
| 61 | 4229648 | Адаптер | 2 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 8075401 | Трубка | 1 |
| 63 | 8075397 | Трубка | 1 |
| 64 | 4200467 | Адаптер | 2 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4202559 | Хомут трубки | 2 |
| 76 | J901260 | Болт | 2 |
| 77 | A590912 | Пружинная шайба | 2 |
| 78 | J222012 | Шайба | 2 |
| 79 | J950012 | Гайка | 2 |
| 80 | 4273782 | Проставка | 2 |
| 83 | 4416471 | Кронштейн | 1 |
| 84 | J901225 | Болт | 2 |
| 85 | A590112 | Плоская шайба | 2 |
| 86 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
