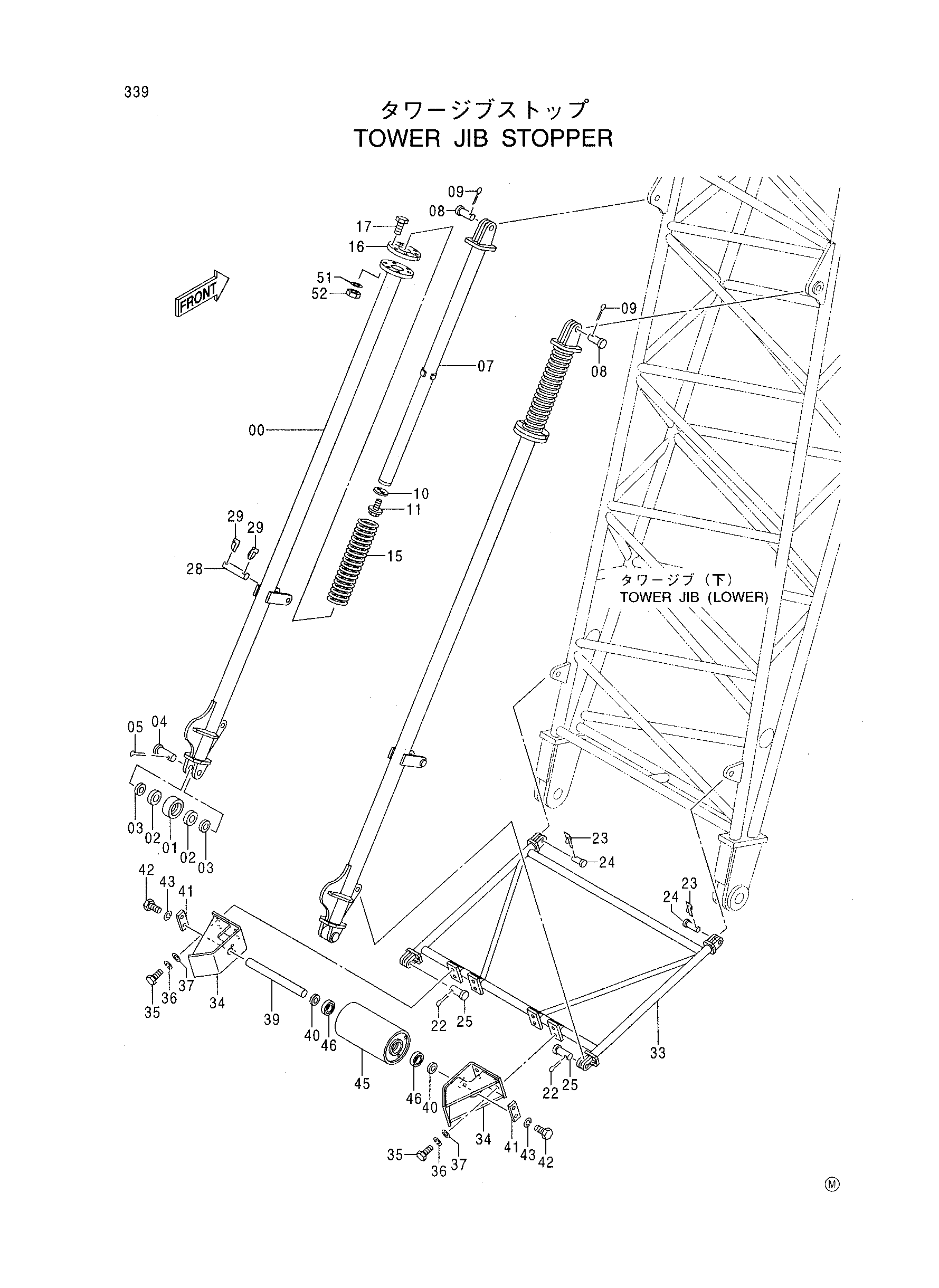

Башенный гусёк стрелы ограничитель — HITACHI CX900

Заводская схема «Башенный гусёк стрелы ограничитель» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7035618	Опора наружный	2
01	4338142	Ролик	2
02	971195	Шариковый подшипник	4
03	4173901	Проставка	4
04	4365492	Палец	2
05	A768056	Шплинт	2
07	8065359	Опора внутренний	2
08	4136803	Палец	2
09	A768045	Шплинт	2
10	4365493	Пластина	2
11	J011030	Болт с шайбой	4
15	4365498	Пружина	2
16	4365494	Пластина	4
17	J901250	Болт	12
22	A766040	Шплинт	2
23	4001834	Палец кольцо	2
24	4410516	Палец	2
25	47661	Палец	2
28	4410517	Палец	2
29	4001834	Палец кольцо	4
33	7033765	Шток коннектинг	1
34	8069744	Кронштейн	2
35	J901625	Болт	8
36	A590916	Пружинная шайба	8
37	A590116	Плоская шайба	8
39	4386341	Мост	1
40	4125057	Проставка	2
41	X280071	Стопорная пластина	2
42	J900812	Болт	4
43	A590908	Пружинная шайба	4
45	8069206	Ролик	1
46	971195	Шариковый подшипник	2
51	A590112	Плоская шайба	12
52	M660012	U-образная гайка	12

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
