Барабан радиатор детали — HITACHI CX900

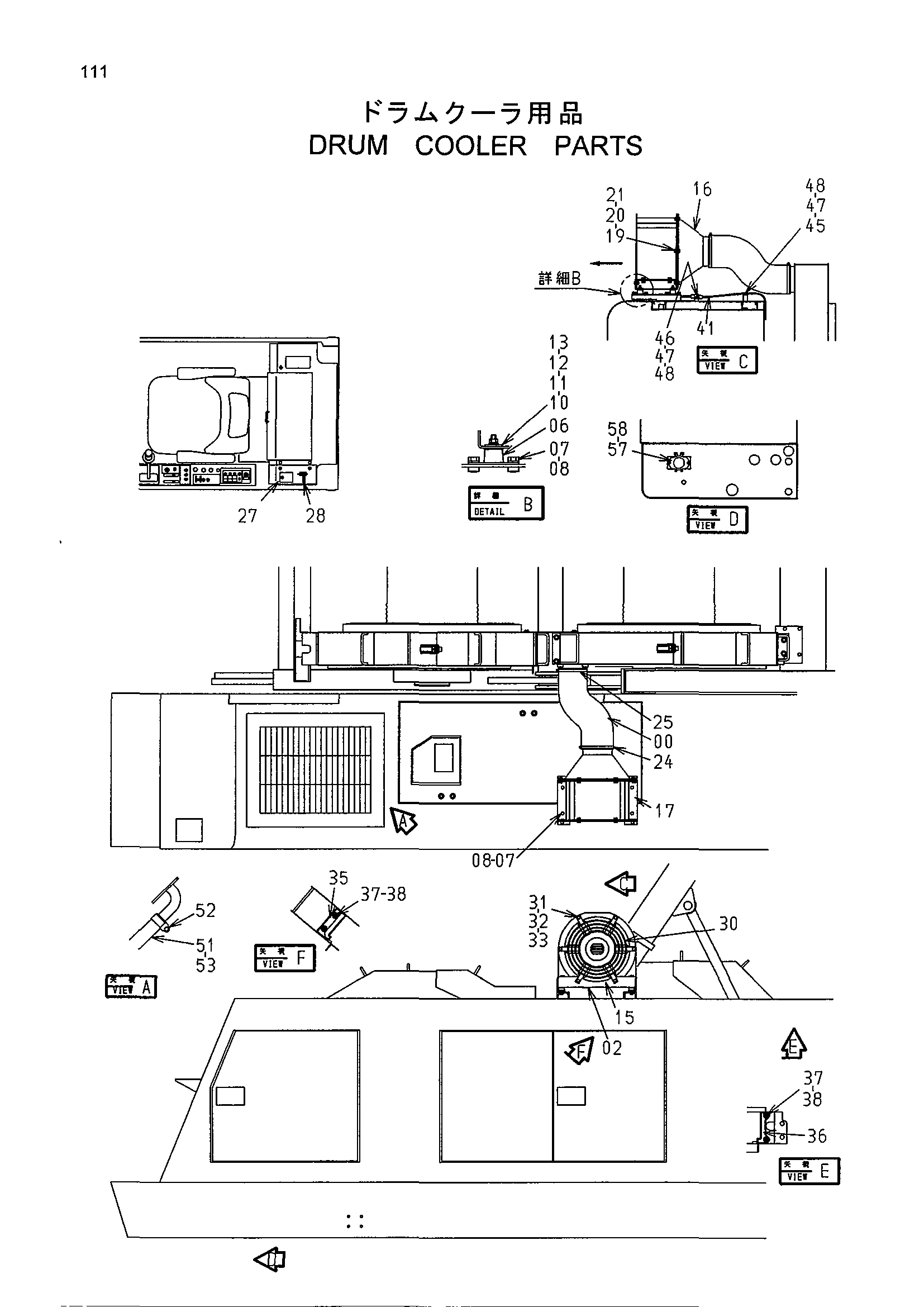

Заводская схема «Барабан радиатор детали» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3086355 | Воздушный шланг | 1 |
| 02 | 4177587 | Резиновая прокладка | 1 |
| 06 | 4343992 | Резиновая подушка | 4 |
| 07 | J901020 | Болт | 12 |
| 08 | A590910 | Пружинная шайба | 12 |
| 10 | J217083 | Шайба | 4 |
| 11 | A590108 | Плоская шайба | 4 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | M500807 | Гайка | 4 |
| 15 | 8061791 | Кронштейн | 1 |
| 16 | 9743986 | Воздуховод | 1 |
| 17 | 4345626 | Крышка | 2 |
| 19 | J901025 | Болт | 8 |
| 20 | J950010 | Гайка | 8 |
| 21 | A590910 | Пружинная шайба | 8 |
| 24 | 4221275 | Хомут шланга | 1 |
| 25 | 4420354 | Хомут шланга | 1 |
| 27 | 7036588 | Крышка | 1 |
| 28 | 4345632 | Информационная табличка | 1 |
| 30 | 8072689 | Защита вентилятор | 1 |
| 31 | J901025 | Болт | 6 |
| 32 | A590910 | Пружинная шайба | 6 |
| 33 | J950010 | Гайка | 6 |
| 35 | 4424357 | Пластина резиновый | 1 |
| 36 | 4424356 | Пластина резиновый | 1 |
| 37 | J020835 | Болт с шайбой | 4 |
| 38 | J217083 | Шайба | 4 |
| 41 | 4422969 | Жгут проводов | 1 |
| 45 | 4190261 | Зажим | 1 |
| 46 | 4190263 | Зажим | 1 |
| 47 | J901016 | Болт | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 51 | 4422335 | Водяной шланг | 1 |
| 52 | 4504367 | Хомут шланга | 1 |
| 53 | 4190263 | Зажим | 2 |
| 57 | 4031771 | Реле аккумулятор | 1 |
| 58 | J020825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
