Лестница (портал) — HITACHI CX900

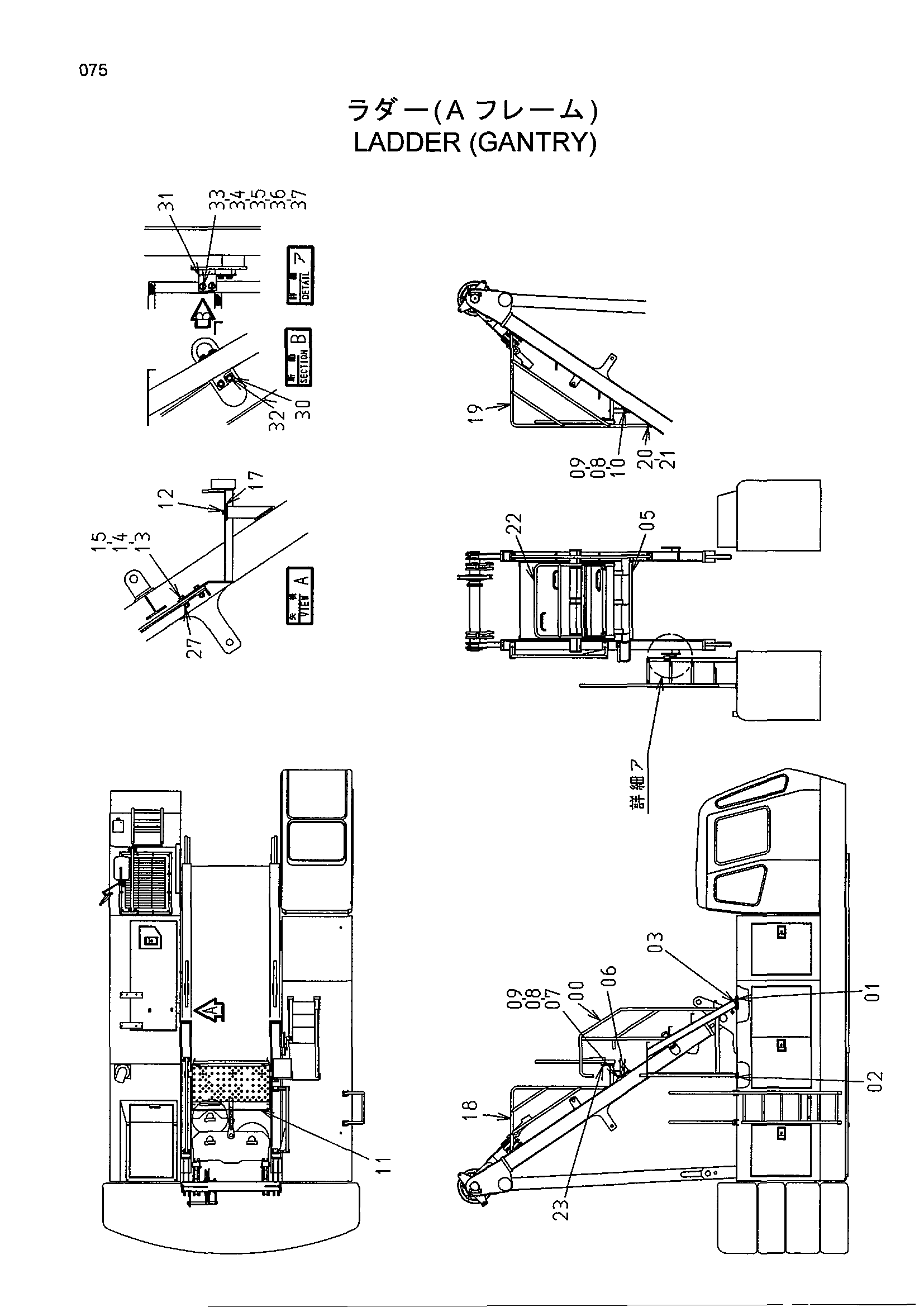

Заводская схема «Лестница (портал)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027614 | Лестница | 1 |
| 01 | 4438797 | Седло винта | 2 |
| 02 | 4438798 | Седло винта | 2 |
| 03 | J011230 | Болт с шайбой | 4 |
| 05 | 7039627 | Стойка | 1 |
| 06 | J021235 | Болт с шайбой | 2 |
| 07 | J901235 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 4 |
| 09 | A590112 | Плоская шайба | 4 |
| 10 | J901230 | Болт | 2 |
| 11 | 7039622 | Ступень | 1 |
| 12 | J021235 | Болт с шайбой | 3 |
| 13 | J901660 | Болт | 4 |
| 14 | A590116 | Плоская шайба | 8 |
| 15 | A590916 | Пружинная шайба | 4 |
| 16 | J950016 | Гайка | 4 |
| 17 | 4448151 | Регулировочная шайба | 6 |
| 18 | 8082561 | Поручень | 1 |
| 19 | 8082565 | Поручень | 1 |
| 20 | J901225 | Болт | 8 |
| 21 | A590912 | Пружинная шайба | 8 |
| 22 | 8082567 | Поручень | 1 |
| 23 | J021240 | Болт с шайбой | 2 |
| 25 | 6019771 | Дополнительный рама | 1 |
| 27 | M660016 | U-образная гайка | 4 |
| 30 | 4268500 | Седло винта | 1 |
| 31 | 4449493 | Кронштейн | 1 |
| 32 | J031230 | Болт с шайбой | 2 |
| 33 | J901240 | Болт | 2 |
| 34 | 449490 | Шайба | 2 |
| 35 | A590712 | Шайба уклон | 2 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
