Кабина платформа — HITACHI CX900

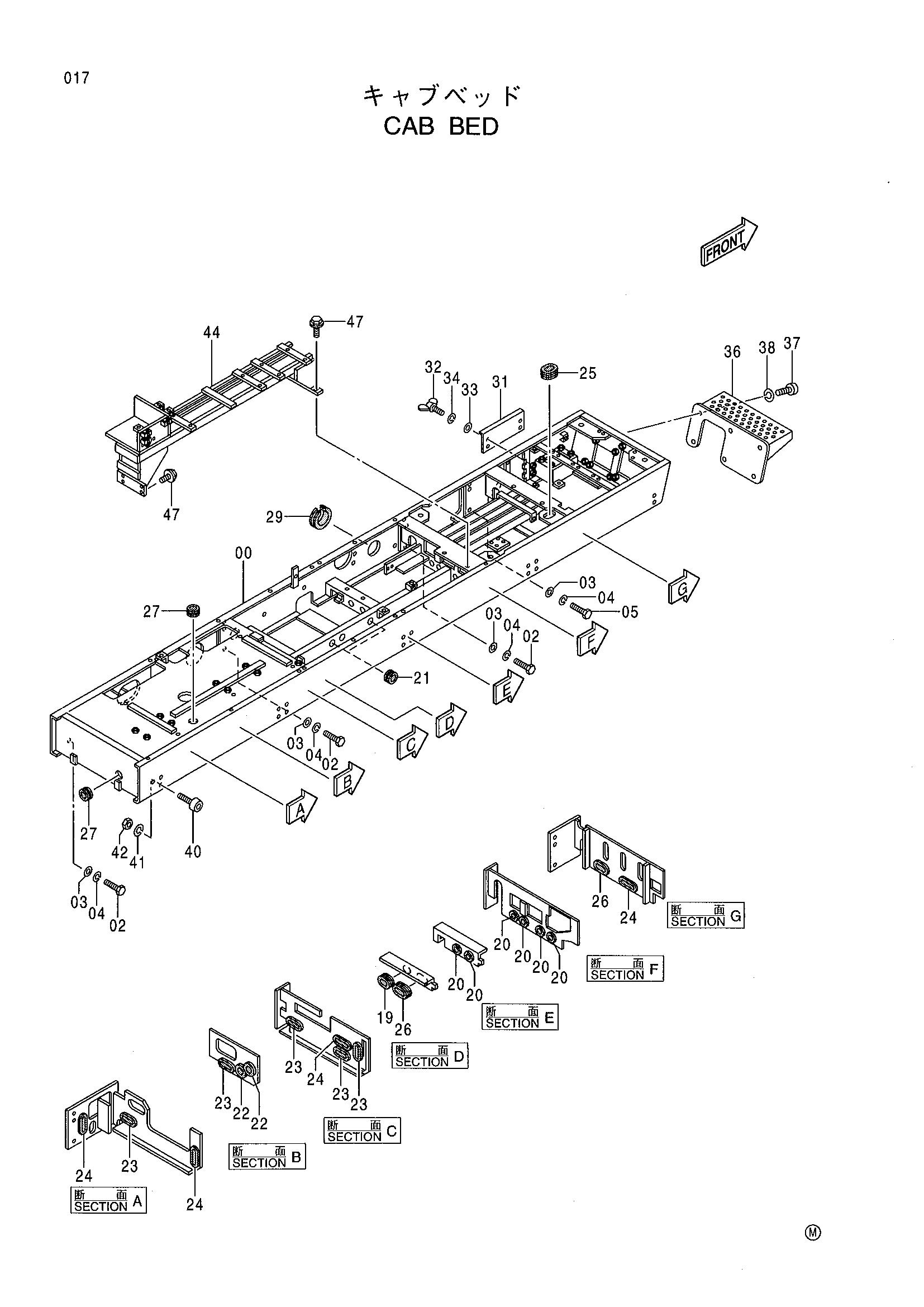

Заводская схема «Кабина платформа» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006451 | Платформа кабина | 1 |
| 02 | J912050 | Болт | 9 |
| 03 | 4018545 | Шайба | 12 |
| 04 | A590920 | Пружинная шайба | 12 |
| 05 | J912060 | Болт | 3 |
| 19 | 4357608 | Резиновая втулка | 1 |
| 20 | 4203587 | Резиновая втулка | 6 |
| 21 | 4209294 | Резиновая втулка | 3 |
| 22 | 4211191 | Резиновая втулка | 2 |
| 23 | 4209956 | Резиновая втулка | 5 |
| 24 | 4213560 | Резиновая втулка | 4 |
| 25 | 4270921 | Резиновая втулка | 1 |
| 26 | 4213559 | Резиновая втулка | 2 |
| 27 | 4207839 | Резиновая втулка | 2 |
| 29 | 4406145 | Резиновая прокладка | 1 |
| 31 | 4345844 | Крышка | 1 |
| 32 | M361030 | Болт винг | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | A590110 | Плоская шайба | 4 |
| 36 | 7034914 | Ступень | 1 |
| 37 | 4345743 | Болт | 6 |
| 38 | A590910 | Пружинная шайба | 6 |
| 40 | 4389283 | Болт | 12 |
| 41 | A590912 | Пружинная шайба | 12 |
| 42 | J950012 | Гайка | 12 |
| 44 | 6018559 | Стойка | 1 |
| 47 | J031040 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
