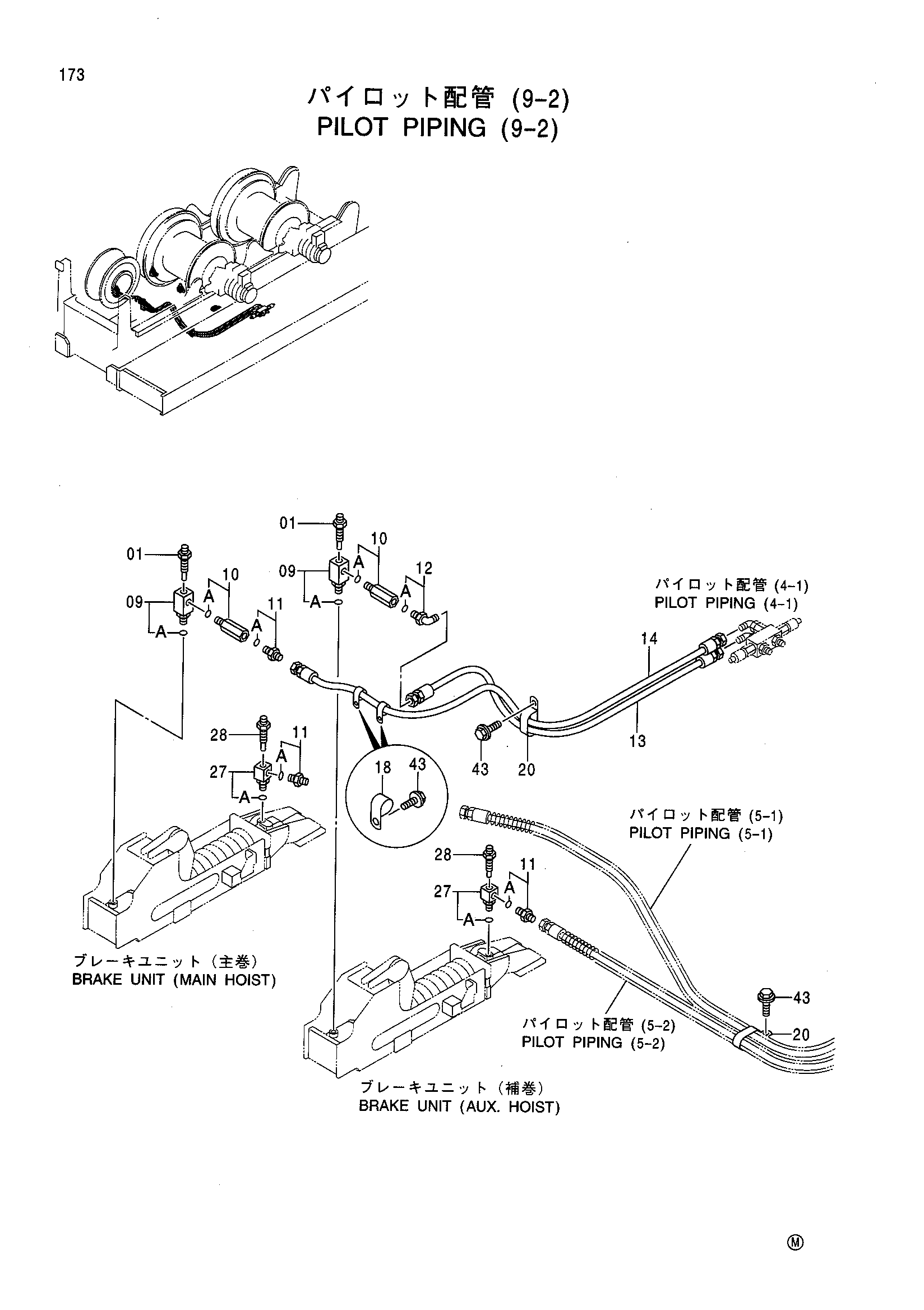

Пилотные гидролинии (9-2) — HITACHI CX900
Заводская схема «Пилотные гидролинии (9-2)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4346128 | Штуцер | 2 |
| 09 | 4406353 | Переходник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4406351 | Переходник S | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 3 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4406255 | Шланг | 1 |
| 14 | 4406254 | Шланг | 1 |
| 18 | 4190263 замена: 4190263 | Зажим | 6 |
| 18 | 4190263 | Зажим | 2 |
| 20 | 4192034 | Зажим | 2 |
| 27 | 4416642 | Переходник S | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4346128 | Штуцер | 2 |
| 43 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
