Стрела подъёмный механизм устройство группа — HITACHI CX900

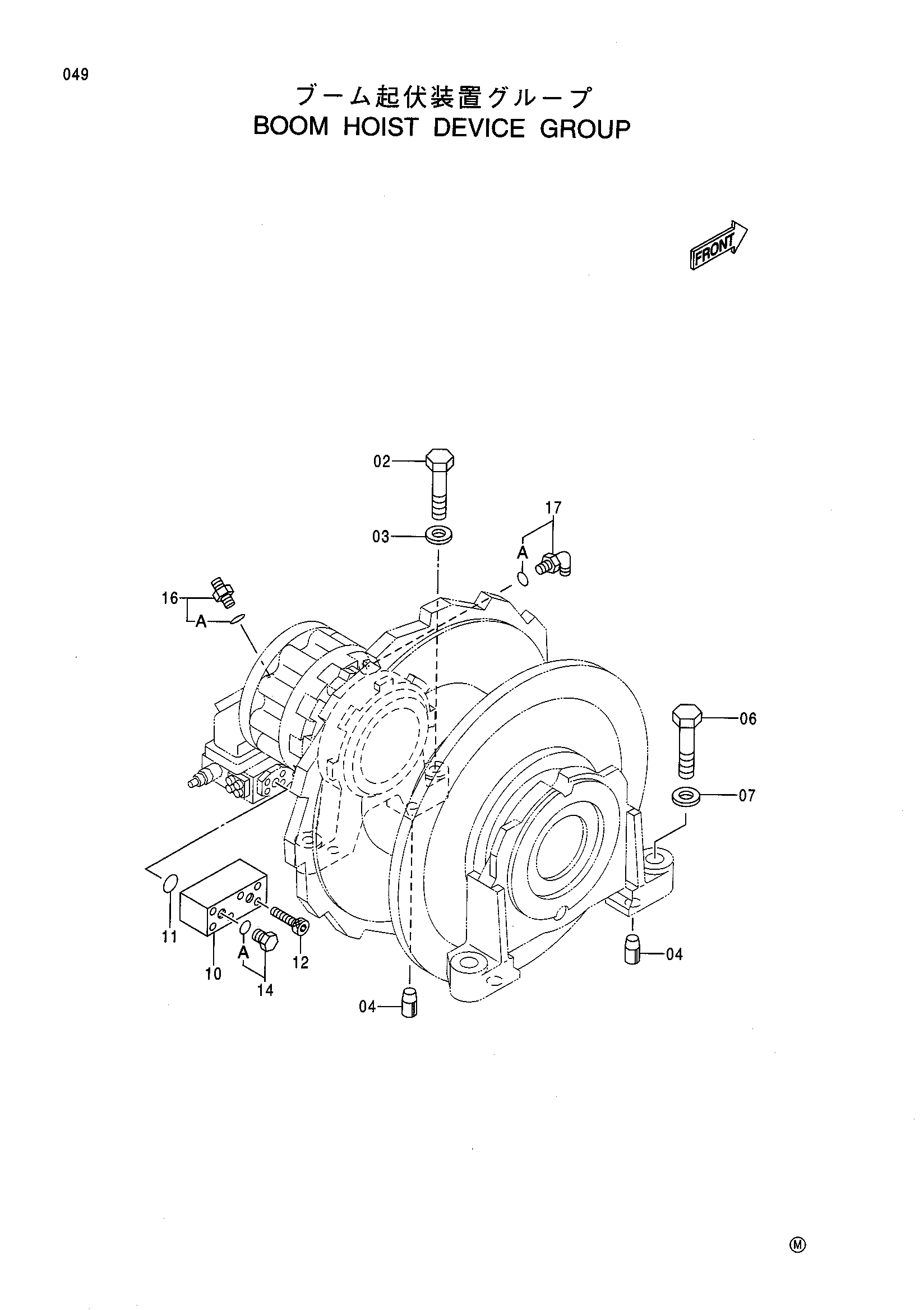

Заводская схема «Стрела подъёмный механизм устройство группа» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J833004 | Болт | 2 |
| 03 | 4114408 | Шайба | 2 |
| 04 | 4122547 | Установочный штифт | 4 |
| 06 | J833608 | Болт | 2 |
| 07 | 4054003 | Шайба | 2 |
| 10 | 3083092 | Блок | 1 |
| 11 | A811040 | Уплотнительное кольцо | 2 |
| 12 | M341280 | Болт с внутренним шестигранником | 6 |
| 14 | 4092534 | Пробка | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4279302 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4156434 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
