Таглине трубопроводы — HITACHI CX900

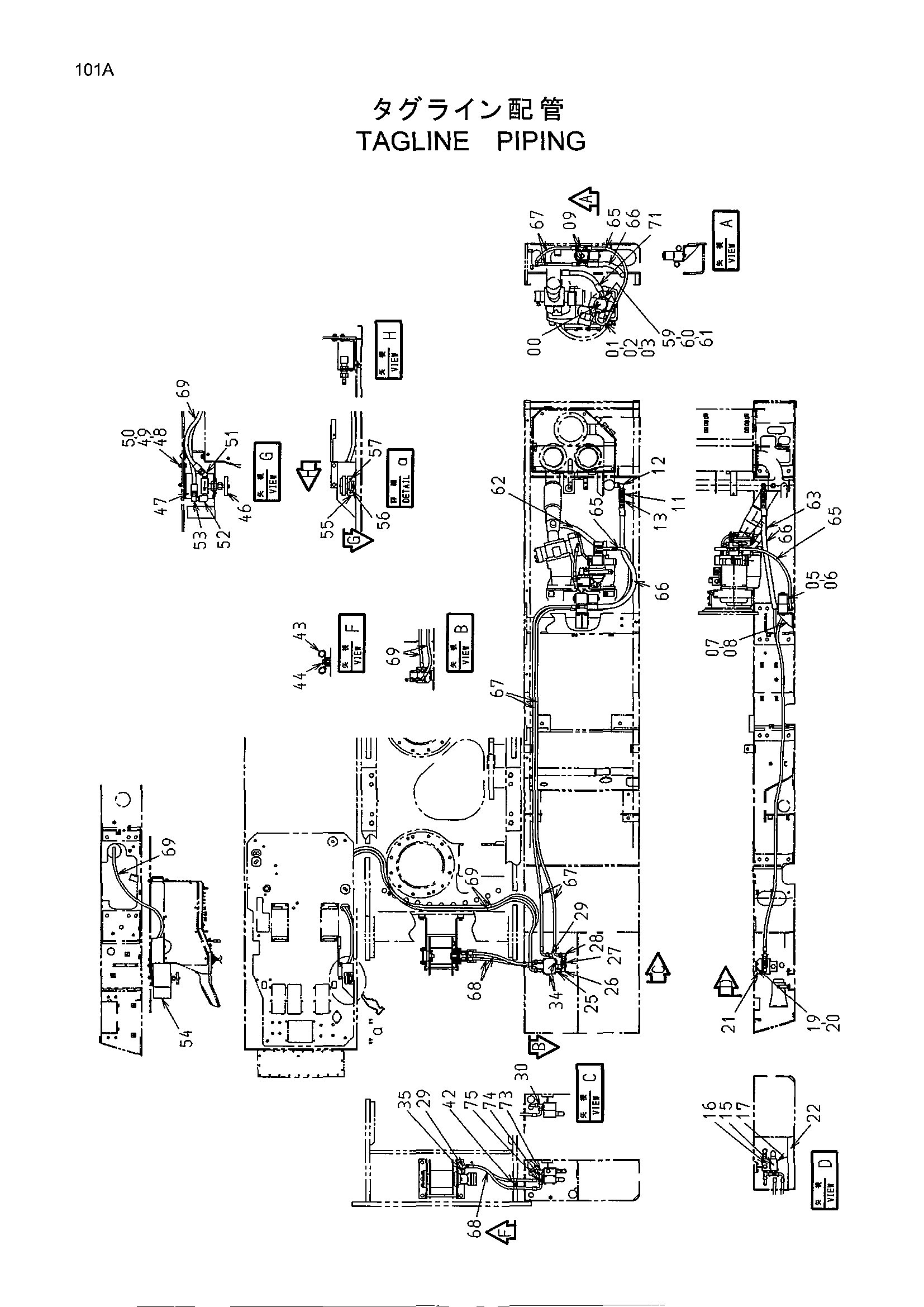

Заводская схема «Таглине трубопроводы» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4418849 | Шестерённый насос | 1 |
| 01 | 9743183 | Трубка | 1 |
| 02 | A811030 | Уплотнительное кольцо | 1 |
| 03 | M341036 | Болт с внутренним шестигранником | 4 |
| 05 | 4361100 | Электромагнитный клапан | 1 |
| 06 | 3070573 | Коллектор | 1 |
| 07 | 9753429 | Кронштейн | 1 |
| 08 | J011225 | Болт с шайбой | 2 |
| 09 | 4221224 | Тройник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4163095 | Обратный клапан | 1 |
| 12 | 4174588 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 94-1304 | Адаптер | 1 |
| 15 | 4146469 | Предохранительный клапан | 1 |
| 16 | 2042187 | Коллектор | 1 |
| 17 | M340871 | Болт с внутренним шестигранником | 8 |
| 19 | J901020 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 8077667 | Кронштейн | 1 |
| 22 | 9753465 | Кронштейн | 1 |
| 25 | 4406267 | Переходник | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4174587 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4163092 | Обратный клапан | 1 |
| 28 | 4154658 | Угловой штуцер | 1 |
| 29 | 4154672 | Угловой штуцер | 3 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4217343 | Тройник | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4174541 | Пробка | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4365258 | Адаптер | 2 |
| 42 | 9733476 | Седло винта | 1 |
| 43 | 4190263 | Зажим | 2 |
| 44 | J011025 | Болт с шайбой | 1 |
| 46 | 4023814 | Клапан | 1 |
| 47 | 8077657 | Кронштейн | 1 |
| 48 | J901030 | Болт | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
| 50 | J950010 | Гайка | 4 |
| 51 | 4182658 | Угловой штуцер | 1 |
| 52 | 94-0632 | Угловой штуцер | 1 |
| 53 | 4154658 | Угловой штуцер | 1 |
| 54 | 7037195 | Крышка | 1 |
| 55 | 4426015 | Пластина | 1 |
| 56 | 4426061 | Информационная табличка | 1 |
| 57 | J450614 | Винт с шайбой | 2 |
| 59 | 986910 | Разъёмный фланец | 2 |
| 60 | 971489 | Уплотнительное кольцо | 1 |
| 61 | M341028 | Болт с внутренним шестигранником | 4 |
| 63 | 4169596 | Угловой штуцер | 1 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 65 | 4421044 | Шланг | 1 |
| 66 | 4426319 | Шланг | 1 |
| 67 | 4426320 | Шланг | 2 |
| 68 | 4426321 | Шланг | 2 |
| 69 | 4398707 | Шланг | 2 |
| 71 | 4427112 | Шланг | 1 |
| 73 | 4393831 | Тройник | 1 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 94-0677 | Разъём S | 1 |
| 75 | 4221287 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
