Стрела ограничитель [снятие противовеса] — HITACHI CX900

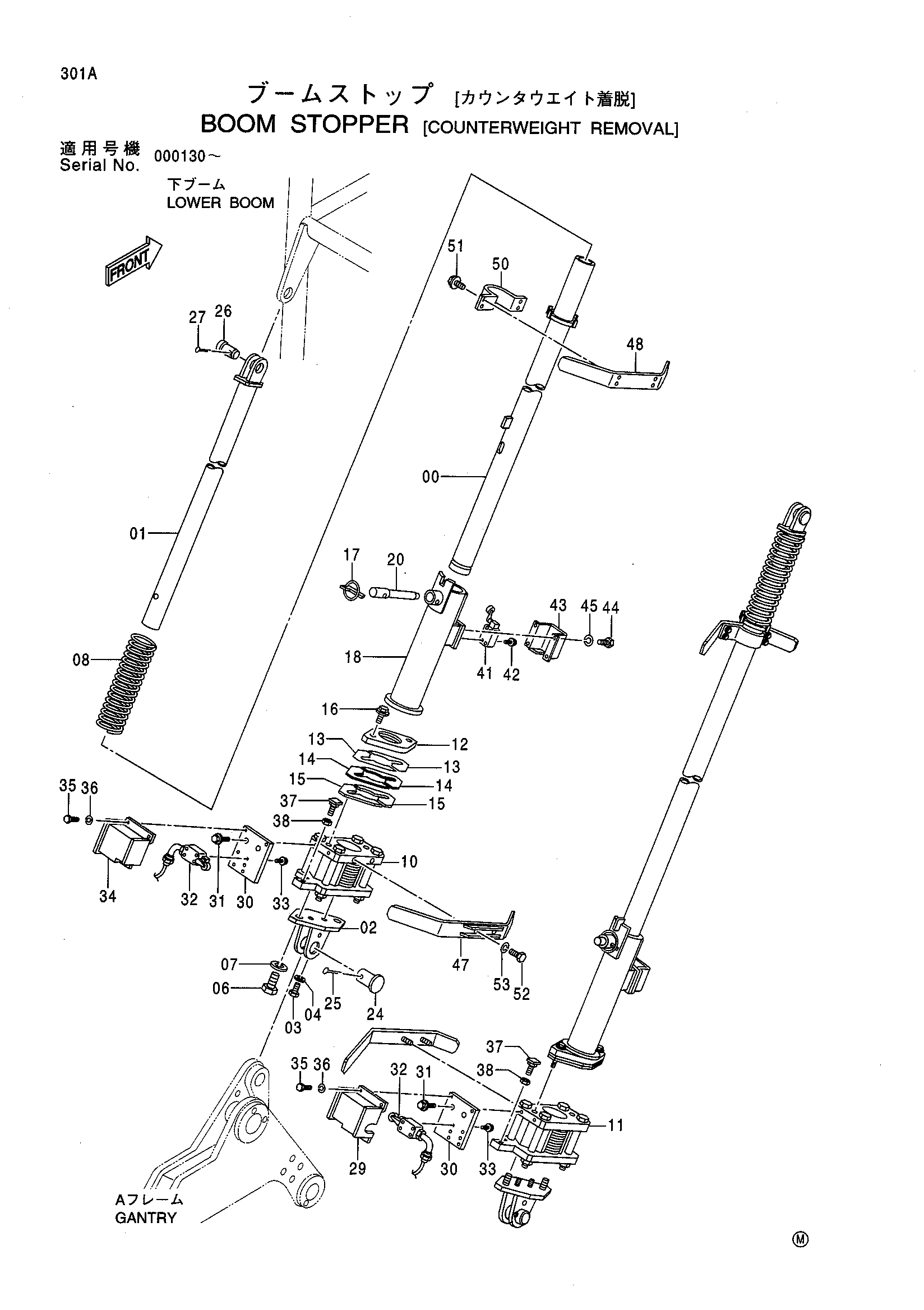

Заводская схема «Стрела ограничитель [снятие противовеса]» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8083068	Опора наружный	2
01	8083069	Опора внутренний	2
02	8083073	Соединение	2
03	J931645	Болт	4
04	A590916	Пружинная шайба	4
06	J932055	Болт	4
07	A590920	Пружинная шайба	4
08	4449303	Пружина	2
10	4449316	Пружина	1
11	4449616	Пружина	1
12	3081569	Проставка	2
13	4397749	Регулировочная шайба	16
14	4397750	Регулировочная шайба	8
15	4397751	Регулировочная шайба	4
16	J011240	Болт с шайбой	4
17	947447	Палец кольцо	2
18	8083168	Опора	2
19	9700006	Палец кольцо	2
20	4450289	Палец	2
24	4385923	Палец	2
25	A761090	Шплинт	2
26	4340104	Палец	2
27	A761080	Шплинт	2
29	8084920	Крышка	1
30	4450402	Кронштейн	2
31	J011225	Болт с шайбой	4
32	4450546	Выключатель концевой	2
33	J450620	Винт с шайбой	8
34	8083254	Крышка	1
35	J900610	Болт	8
36	A590906	Пружинная шайба	8
37	9747144	Ответная планка	2
38	J950012	Гайка	2
41	4450547	Выключатель концевой	2
42	J450540	Винт с шайбой	8
43	9756259	Крышка	2
44	J900610	Болт	8
45	A590906	Пружинная шайба	8
47	9757069	Кронштейн	2
48	4451134	Кронштейн	2
50	4451136	Хомут	2
51	J021225	Болт с шайбой	8
52	J901640	Болт	4
53	A590916	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
