Башенный ограничитель подъёма предотвращение устройство — HITACHI CX900

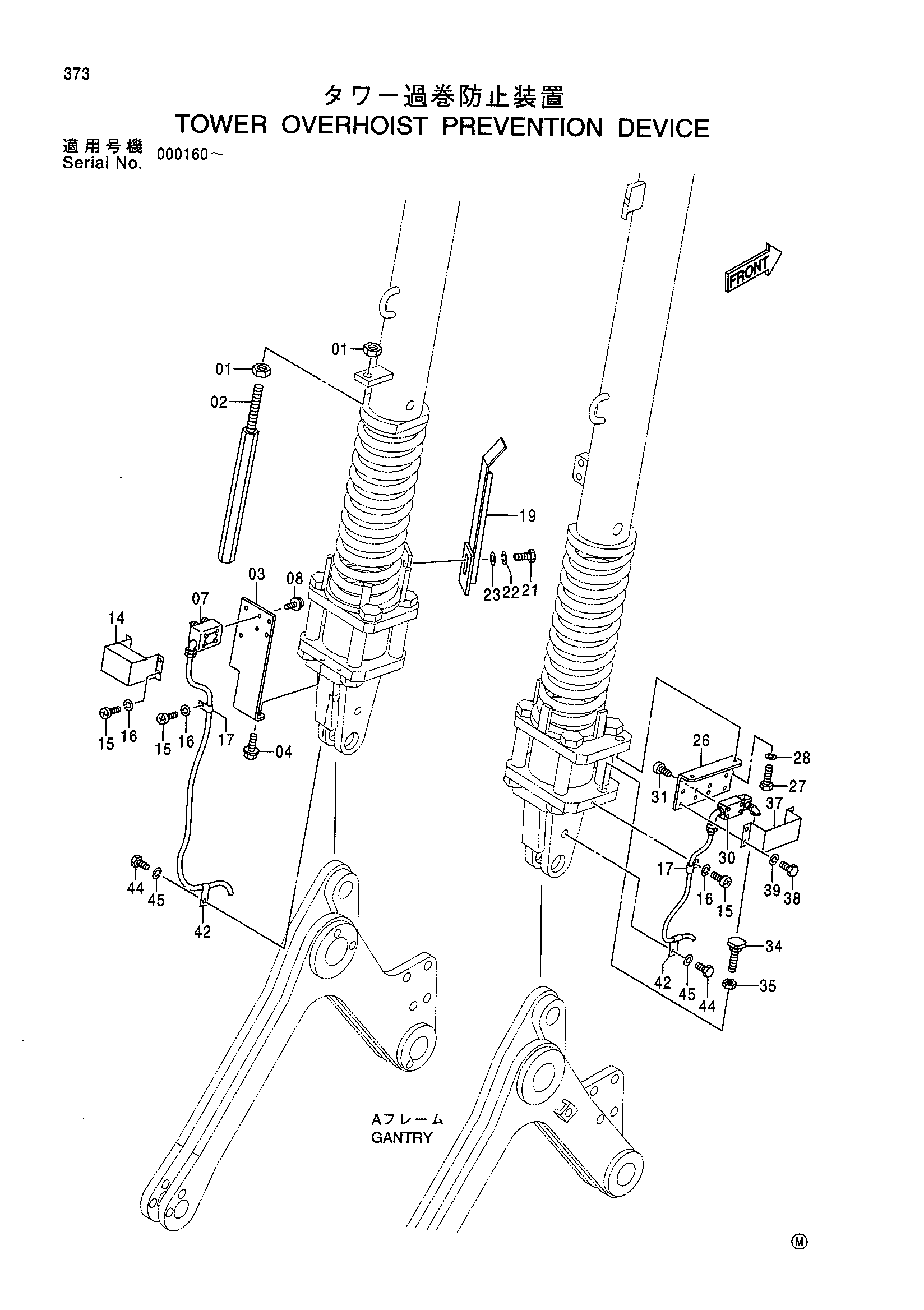

Заводская схема «Башенный ограничитель подъёма предотвращение устройство» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J953030 | Гайка | 2 |
| 02 | 4165434 | Шток | 1 |
| 03 | 4407148 | Кронштейн | 1 |
| 04 | J011228 | Болт с шайбой | 2 |
| 07 | 4388747 | Выключатель концевой | 1 |
| 08 | J450516 | Винт с шайбой | 2 |
| 14 | 9722655 | Крышка | 1 |
| 15 | M430613 | Винт | 6 |
| 16 | A590906 | Пружинная шайба | 6 |
| 17 | 4000855 | Зажим трубка | 2 |
| 19 | 9752931 | Индикатор | 1 |
| 21 | J901020 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 26 | 4388711 | Кронштейн | 1 |
| 27 | J901230 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 30 | 4388750 | Выключатель концевой | 1 |
| 31 | J450616 | Винт с шайбой | 4 |
| 34 | 9748057 | Ответная планка | 1 |
| 35 | J950012 | Гайка | 1 |
| 37 | 4383694 | Крышка | 1 |
| 38 | J900610 | Болт | 4 |
| 39 | A590906 | Пружинная шайба | 4 |
| 42 | 4190272 | Зажим | 2 |
| 44 | J901016 | Болт | 2 |
| 45 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
