Снятие противовеса трубопроводы — HITACHI CX900

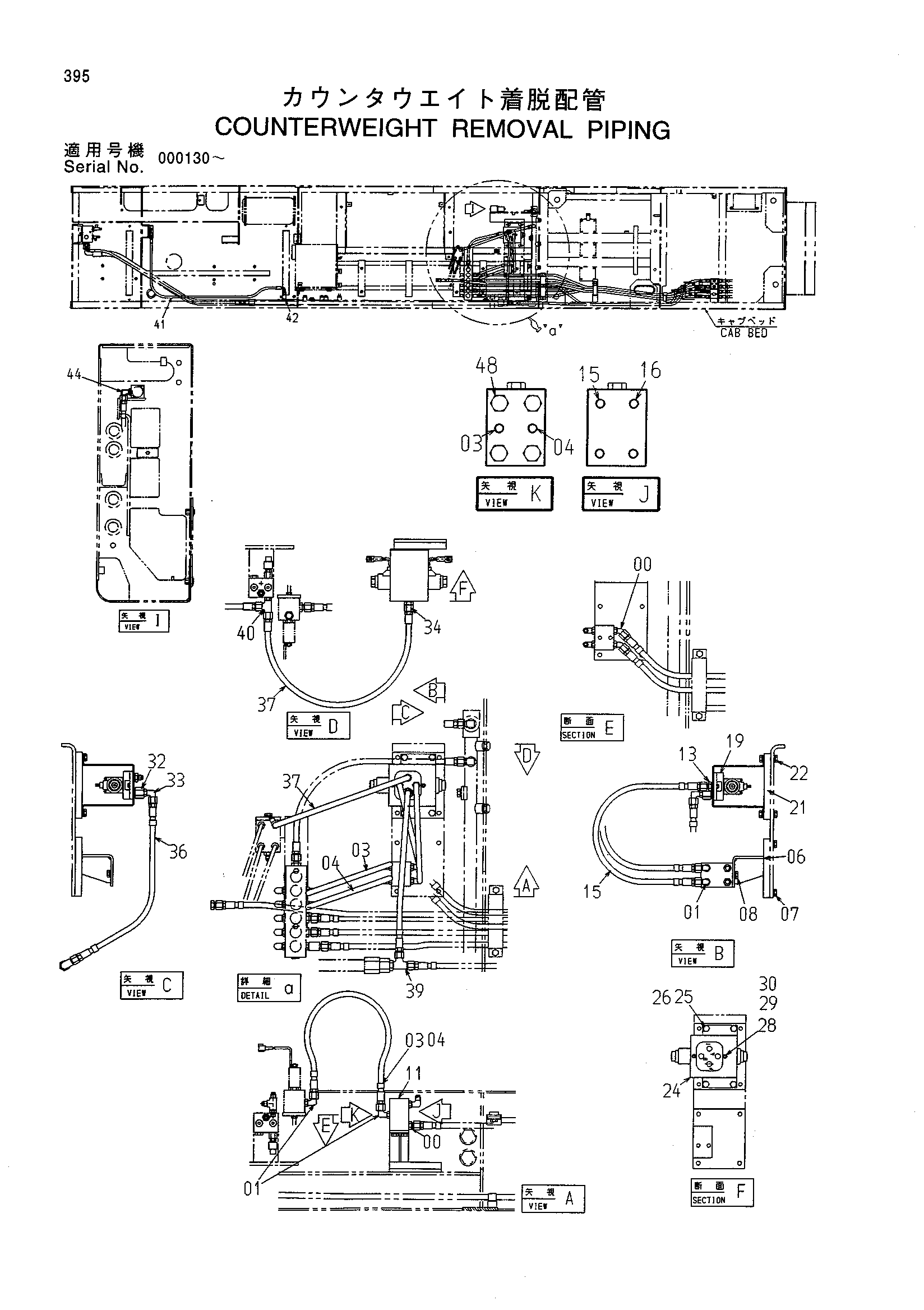

Заводская схема «Снятие противовеса трубопроводы» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286916 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4156434 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4369732 | Шланг | 1 |
| 04 | 4247359 | Шланг | 1 |
| 06 | 8083300 | Кронштейн | 1 |
| 07 | J011025 | Болт с шайбой | 4 |
| 08 | J011020 | Болт с шайбой | 2 |
| 11 | 4314477 | Челночный клапан | 1 |
| 13 | 4215650 | Адаптер | 2 |
| 15 | 4333394 | Шланг | 1 |
| 16 | 4252806 | Шланг | 1 |
| 19 | 4350150 | Электромагнитный клапан | 1 |
| 21 | 4450699 | Кронштейн | 1 |
| 22 | J011025 | Болт с шайбой | 4 |
| 24 | 4450713 | Крышка | 1 |
| 25 | J901020 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 28 | M340620 | Болт с внутренним шестигранником | 2 |
| 29 | M500605 | Гайка | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 32 | 4292824 | Адаптер | 1 |
| 33 | 4154671 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4215650 | Адаптер | 1 |
| 36 | 4428313 | Шланг | 1 |
| 37 | 4333397 | Шланг | 1 |
| 39 | 4222016 | Тройник | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4207300 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4417733 | Шланг | 1 |
| 42 | 4205363 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4156434 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4093624 | Пробка | 5 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
