Кондиционер. детали — HITACHI CX900

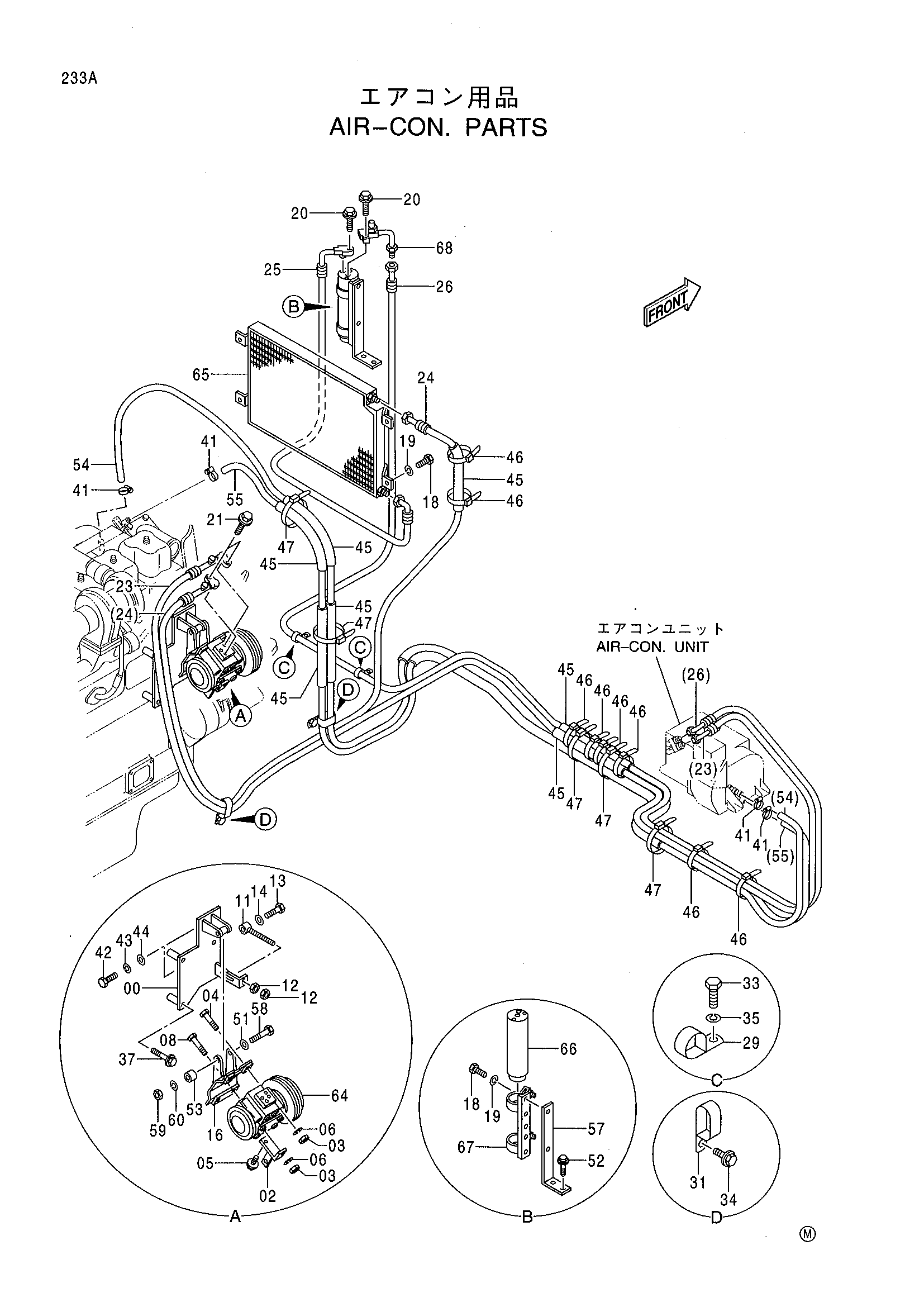

Заводская схема «Кондиционер. детали» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7036710 | Кронштейн | 1 |
| 02 | 9742990 | Кронштейн | 1 |
| 03 | M500807 | Гайка | 4 |
| 04 | J900801 | Болт | 3 |
| 05 | J010820 | Болт с шайбой | 1 |
| 06 | A590908 | Пружинная шайба | 4 |
| 08 | J900802 | Болт | 1 |
| 11 | 9800676 | Болт | 1 |
| 12 | J952010 | Гайка | 2 |
| 13 | M210840 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 16 | 8073445 | Кронштейн | 1 |
| 18 | J900814 | Болт | 6 |
| 19 | A590908 | Пружинная шайба | 6 |
| 20 | J020625 | Болт с шайбой | 2 |
| 21 | J020630 | Болт с шайбой | 2 |
| 23 | 4358508 | Шланг | 1 |
| 24 | 4411522 | Шланг | 1 |
| 25 | 4415368 | Шланг | 1 |
| 26 | 4406960 | Шланг | 1 |
| 29 | 4190253 | Зажим | 2 |
| 31 | 4190266 | Зажим | 2 |
| 33 | J901016 | Болт | 2 |
| 34 | J011020 | Болт с шайбой | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 37 | J011070 | Болт с шайбой | 3 |
| 41 | 4514699 | Хомут шланга | 4 |
| 42 | M111030 | Болт | 2 |
| 43 | A590910 | Пружинная шайба | 2 |
| 44 | A590110 | Плоская шайба | 2 |
| 45 | 4348034 | Защитный кожух | 7 |
| 46 | 4055312 | Ленточный зажим | 8 |
| 47 | 4121859 | Ленточный зажим | 5 |
| 51 | A590114 | Плоская шайба | 1 |
| 52 | J011030 | Болт с шайбой | 2 |
| 53 | 4368311 | Проставка | 1 |
| 54 | 4406742 | Водяной шланг | 1 |
| 55 | 4406743 | Водяной шланг | 1 |
| 57 | 4363647 | Кронштейн | 1 |
| 58 | 4421123 | Палец | 1 |
| 59 | J950012 | Гайка | 1 |
| 60 | A590912 | Пружинная шайба | 1 |
| 64 | 4376245 | Компрессор | 1 |
| 65 | 4333460 | Конденсатор | 1 |
| 66 | 4333461 | Бак рекеивер | 1 |
| 67 | 4333462 | Держатель | 1 |
| 68 | 4339727 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
