Барабан крышка — HITACHI CX900

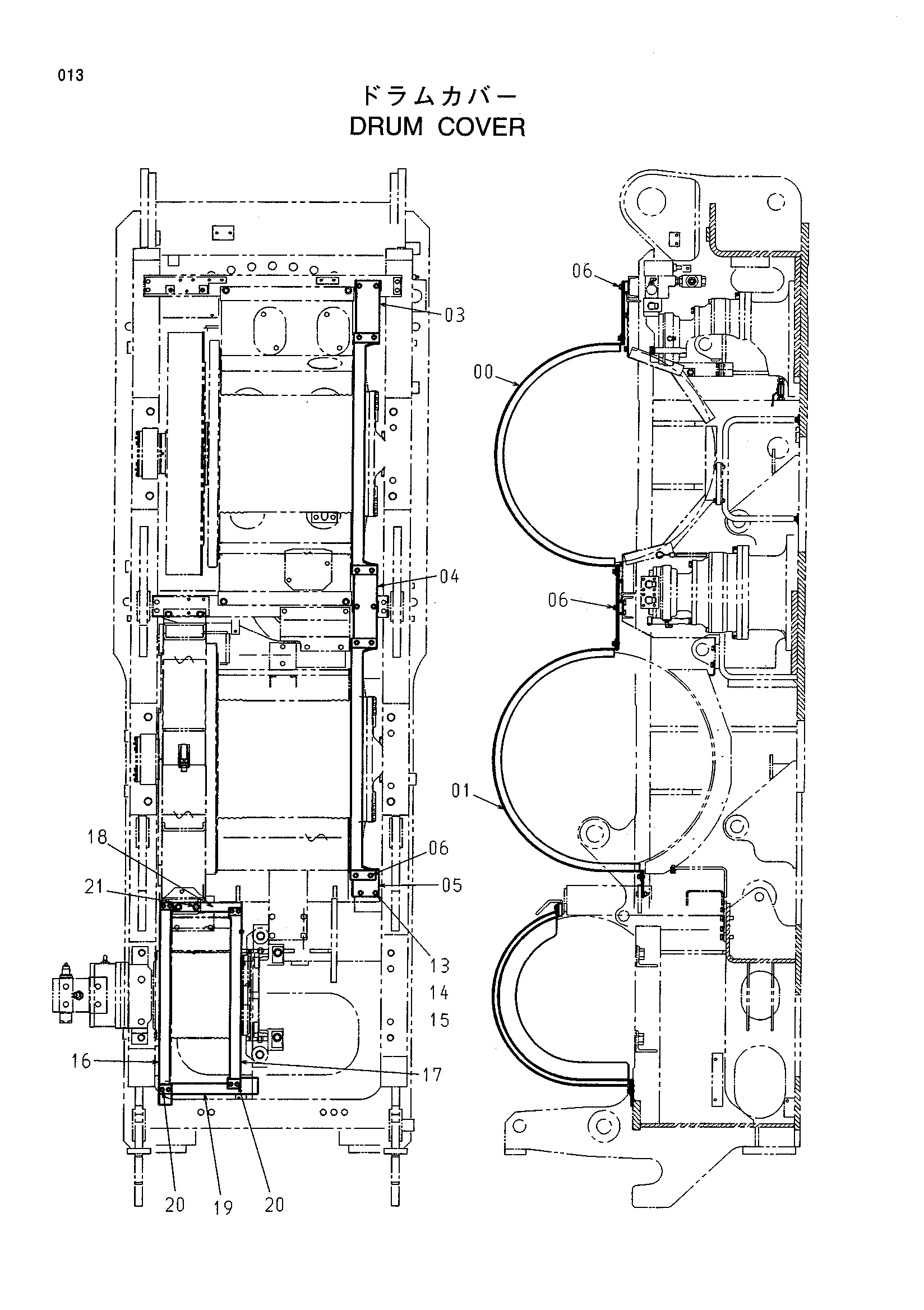

Заводская схема «Барабан крышка» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080752 | Крышка | 1 |
| 01 | 8080811 | Крышка | 1 |
| 03 | 4439977 | Пластина | 1 |
| 04 | 4439978 | Пластина | 1 |
| 05 | 4439980 | Пластина | 1 |
| 06 | J011225 | Болт с шайбой | 12 |
| 13 | J901250 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 16 | 8081244 | Крышка | 1 |
| 17 | 8081241 | Крышка | 1 |
| 18 | 4441795 | Кронштейн | 1 |
| 19 | 4441798 | Кронштейн | 1 |
| 20 | J021025 | Болт с шайбой | 8 |
| 21 | J011250 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
