Гидрораспределитель трубопроводы (2-1) — HITACHI CX900

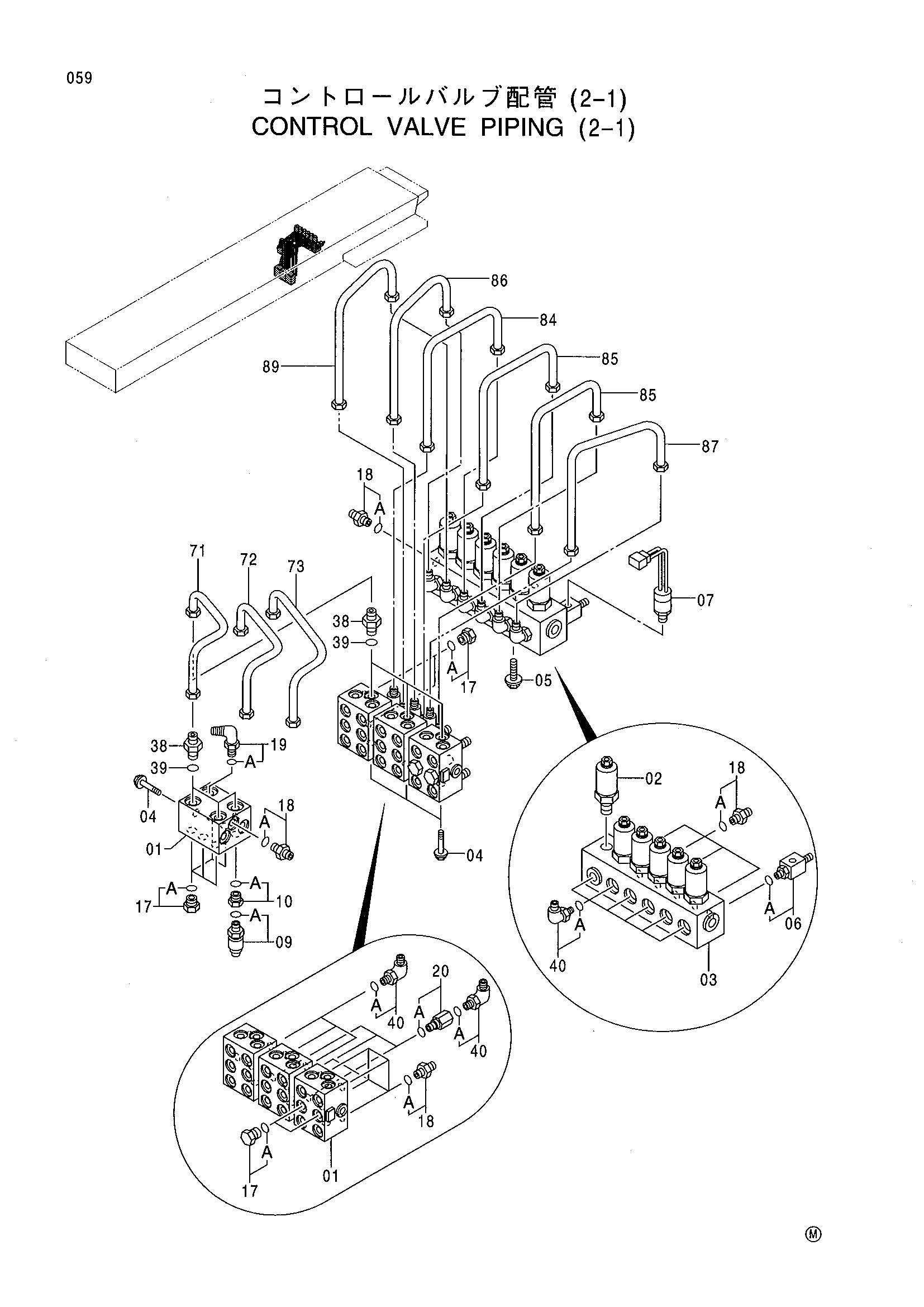

Заводская схема «Гидрораспределитель трубопроводы (2-1)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314477 | Челночный клапан | 4 |
| 02 | 4395251 | Челночный клапан | 1 |
| 03 | 4384478 | Электромагнитный клапан | 1 |
| 04 | J011025 | Болт с шайбой | 8 |
| 05 | J010820 | Болт с шайбой | 2 |
| 06 | 4338768 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4286171 | Датчик давления | 1 |
| 09 | 4254563 | Выключатель давление | 1 |
| 09A | 4113154 | Уплотнительное кольцо | 1 |
| 10 | 4331570 | Переходник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 9 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 11 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202564 | Адаптер | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4317623 | Штуцер трубки | 6 |
| 39 | 964255 | Уплотнительное кольцо | 6 |
| 40 | 4317622 | Штуцер трубки | 12 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 3064737 | Трубка | 1 |
| 72 | 3064738 | Трубка | 1 |
| 73 | 3064739 | Трубка | 1 |
| 84 | 4386994 | Трубка | 1 |
| 85 | 4386997 | Трубка | 2 |
| 86 | 4338768 | Тройник | 1 |
| 87 | 4386996 | Трубка | 1 |
| 89 | 4386995 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
