Пост трубопроводы — HITACHI CX900

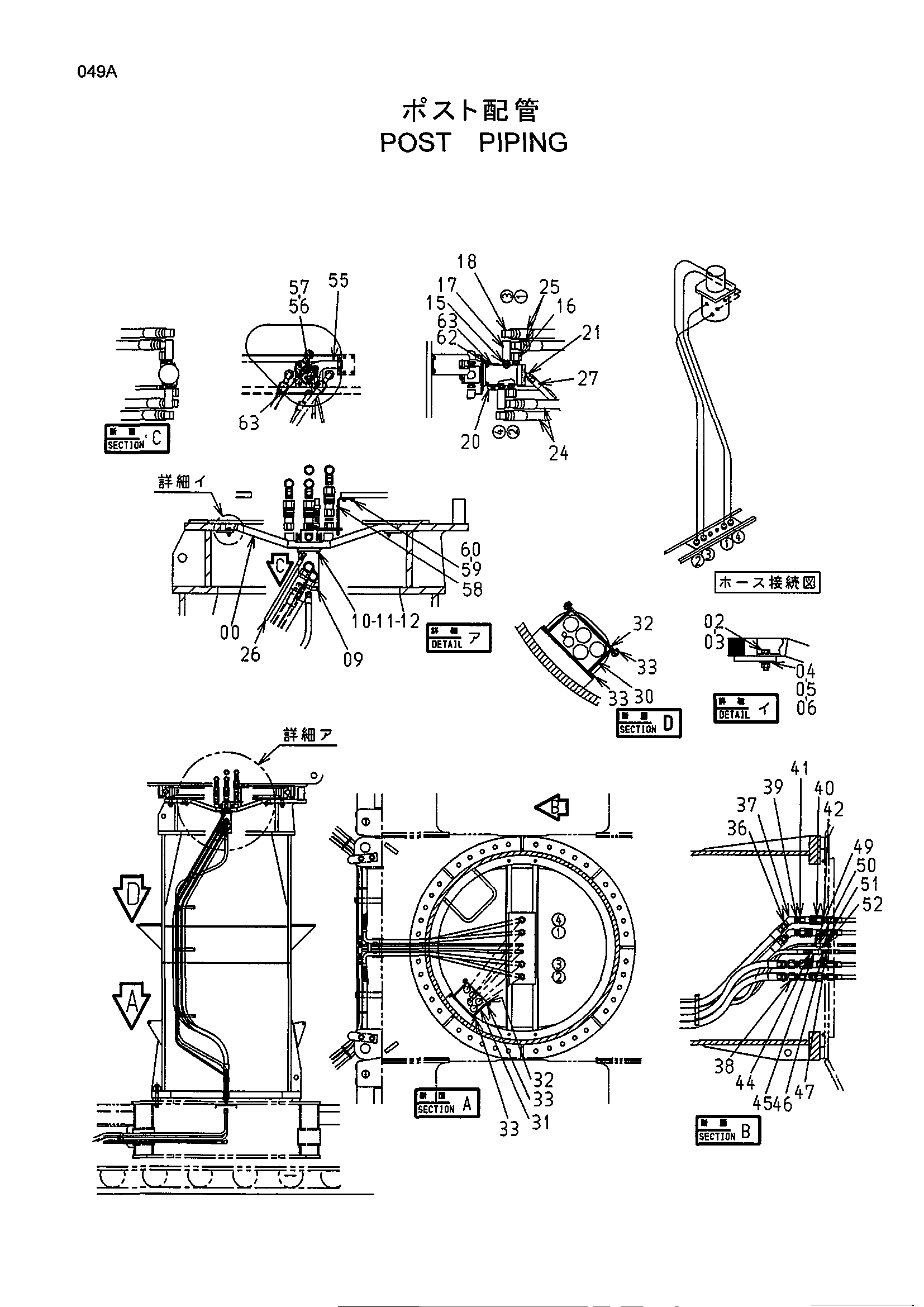

Заводская схема «Пост трубопроводы» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082120 | Кронштейн | 1 |
| 02 | J901250 | Болт | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | 449490 | Шайба | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 09 | 4307082 | Центральный коллектор | 1 |
| 10 | J901245 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | J950012 | Гайка | 4 |
| 15 | 4218427 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-0695 | Переходник S | 2 |
| 17 | 4445943 | Переходник S | 2 |
| 18 | 94-1407 | Угловой штуцер | 4 |
| 20 | 4133249 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4173019 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4446107 | Шланг | 2 |
| 25 | 4446138 | Шланг | 2 |
| 26 | 4197774 | Шланг | 1 |
| 27 | 4446145 | Шланг | 1 |
| 30 | 8082225 | Кронштейн | 2 |
| 31 | 8071636 | Кронштейн | 1 |
| 32 | 9749708 | Сиденье | 3 |
| 33 | J011230 | Болт с шайбой | 12 |
| 36 | 94-1307 | Адаптер | 4 |
| 37 | 94-0606 | Угловой штуцер | 2 |
| 38 | 94-0681 | Разъём S | 2 |
| 39 | 94-1906 | Адаптер | 4 |
| 40 | 4445944 | Самоуплотняющееся соединение | 4 |
| 41 | 4445945 | Самоуплотняющееся соединение | 4 |
| 42 | 94-1706 | Адаптер | 4 |
| 44 | 94-1304 | Адаптер | 1 |
| 45 | 4041579 | Самоуплотняющееся соединение | 1 |
| 46 | 4041578 | Самоуплотняющееся соединение | 1 |
| 47 | 94-1903 | Адаптер | 1 |
| 49 | 94-1302 | Адаптер | 1 |
| 50 | 4022907 | Самоуплотняющееся соединение | 1 |
| 50A | 4072595 | Колпачок | 1 |
| 51 | 4022908 | Самоуплотняющееся соединение | 1 |
| 51A | 4072596 | Колпачок | 1 |
| 52 | 94-1702 | Адаптер | 1 |
| 55 | 3090772 | Ограничитель | 1 |
| 56 | J901435 | Болт | 3 |
| 57 | A590914 | Пружинная шайба | 3 |
| 58 | 3090773 | Кронштейн | 1 |
| 59 | J901230 | Болт | 4 |
| 60 | A590912 | Пружинная шайба | 4 |
| 62 | 4093624 | Пробка | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4092534 | Пробка | 4 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
