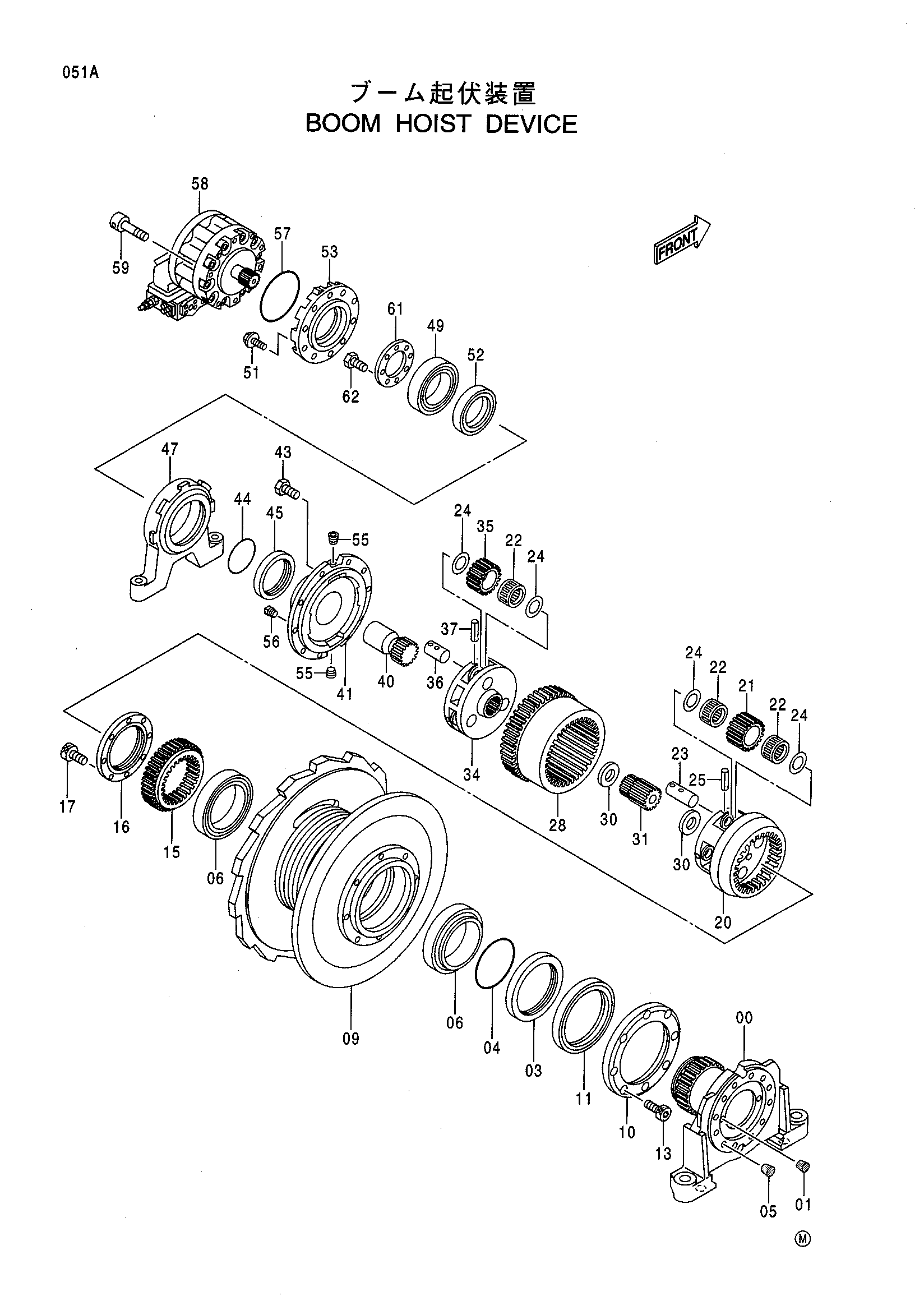

Стрела подъёмный механизм устройство — HITACHI CX900

Заводская схема «Стрела подъёмный механизм устройство» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1025275	Педестал	1
01	429597	Пробка	2
03	4292807	Втулка	1
04	A811220	Уплотнительное кольцо	1
05	428028	Пробка	12
06	4339517	Роликовый подшипник	2
09	0003207	Барабан	1
10	3069653	Фиксатор	1
11	4115842	Масляное уплотнение	1
13	M341236	Болт с внутренним шестигранником	8
15	2036989	Кольцо ограничитель	1
16	3070205	Гайка	1
17	4180384	Болт с внутренним шестигранником	1
20	2037005	Водило	1
21	3070208	Планетарная шестерня	4
22	4228365	Подшипник неедле	11
23	4339560	Палец	4
24	4201968	Упорная пластина	14
25	4509576	Пружинный штифт	4
28	2036990	Коронная шестерня	1
30	4172391	Проставка	2
31	3070206	Солнечная шестерня	1
34	2037004	Водило	1
35	3070207	Планетарная шестерня	3
36	4339558	Палец	3
37	4331909	Пружинный штифт	3
40	2037002	Солнечная шестерня	1
41	2037578 замена: 2045184	Крышка	1
41	2045184	Крышка	1
43	J931640	Болт	10
44	4339772	Втулка	1
45	4314092	Уплотнительное кольцо	1
47	2042264	Педестал	1
49	4284498	Подшипник. спх.рол.	1
51	J011230	Болт с шайбой	10
52	923906	Масляное уплотнение	1
53	3071610	Фиксатор	1
55	94-2013	Пробка	2
56	94-2023	Пробка	1
57	A811180	Уплотнительное кольцо	1
58	4404413	Гидромотор плунжер	1
59	M341075	Болт с внутренним шестигранником	10
61	4339626	Фиксатор	1
62	J901230	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
