Ступень 2 (пост) — HITACHI CX900

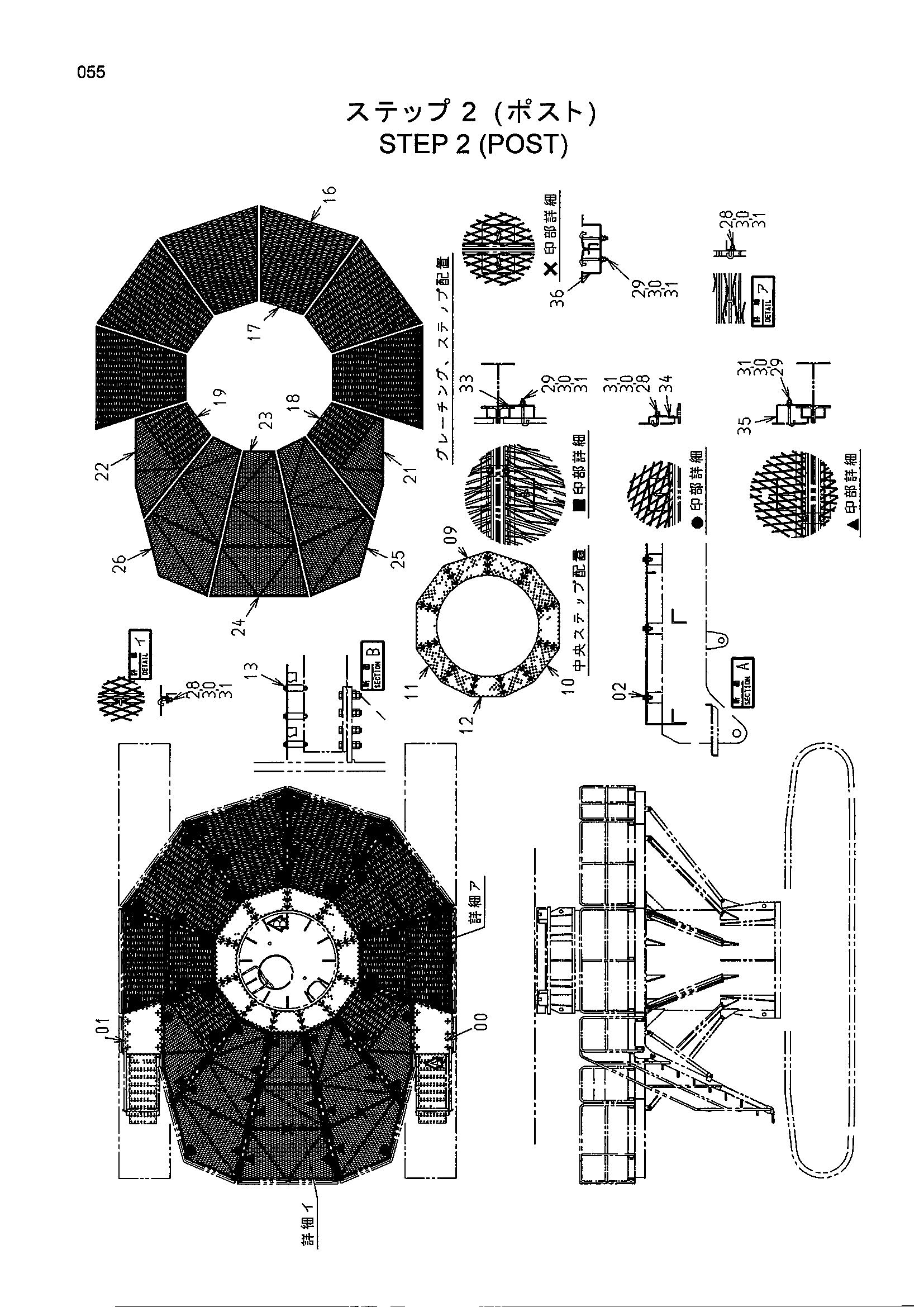

Заводская схема «Ступень 2 (пост)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082519 | Крышка | 1 |
| 01 | 8082520 | Крышка | 1 |
| 02 | J031035 | Болт с шайбой | 12 |
| 09 | 8082521 | Ступень | 6 |
| 10 | 8082522 | Ступень | 1 |
| 11 | 8082523 | Ступень | 1 |
| 12 | 8082524 | Ступень | 3 |
| 13 | J031000 | Болт с шайбой | 66 |
| 16 | 4446884 | Катвалк | 6 |
| 17 | 4446885 | Катвалк | 6 |
| 18 | 4446886 | Катвалк | 1 |
| 19 | 4446887 | Катвалк | 1 |
| 21 | 6019736 | Ступень | 1 |
| 22 | 6019737 | Ступень | 1 |
| 23 | 6019727 | Ступень | 3 |
| 24 | 6019726 | Ступень | 1 |
| 25 | 6019734 | Ступень | 1 |
| 26 | 6019735 | Ступень | 1 |
| 28 | 4346517 | Крюк | 79 |
| 29 | 4400946 | Крюк | 52 |
| 30 | J217083 | Шайба | 131 |
| 31 | J950010 | Гайка | 262 |
| 33 | 4400948 | Пластина | 28 |
| 34 | 4447499 | Пластина | 4 |
| 35 | 4447500 | Пластина | 18 |
| 36 | 9755982 | Пластина | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
