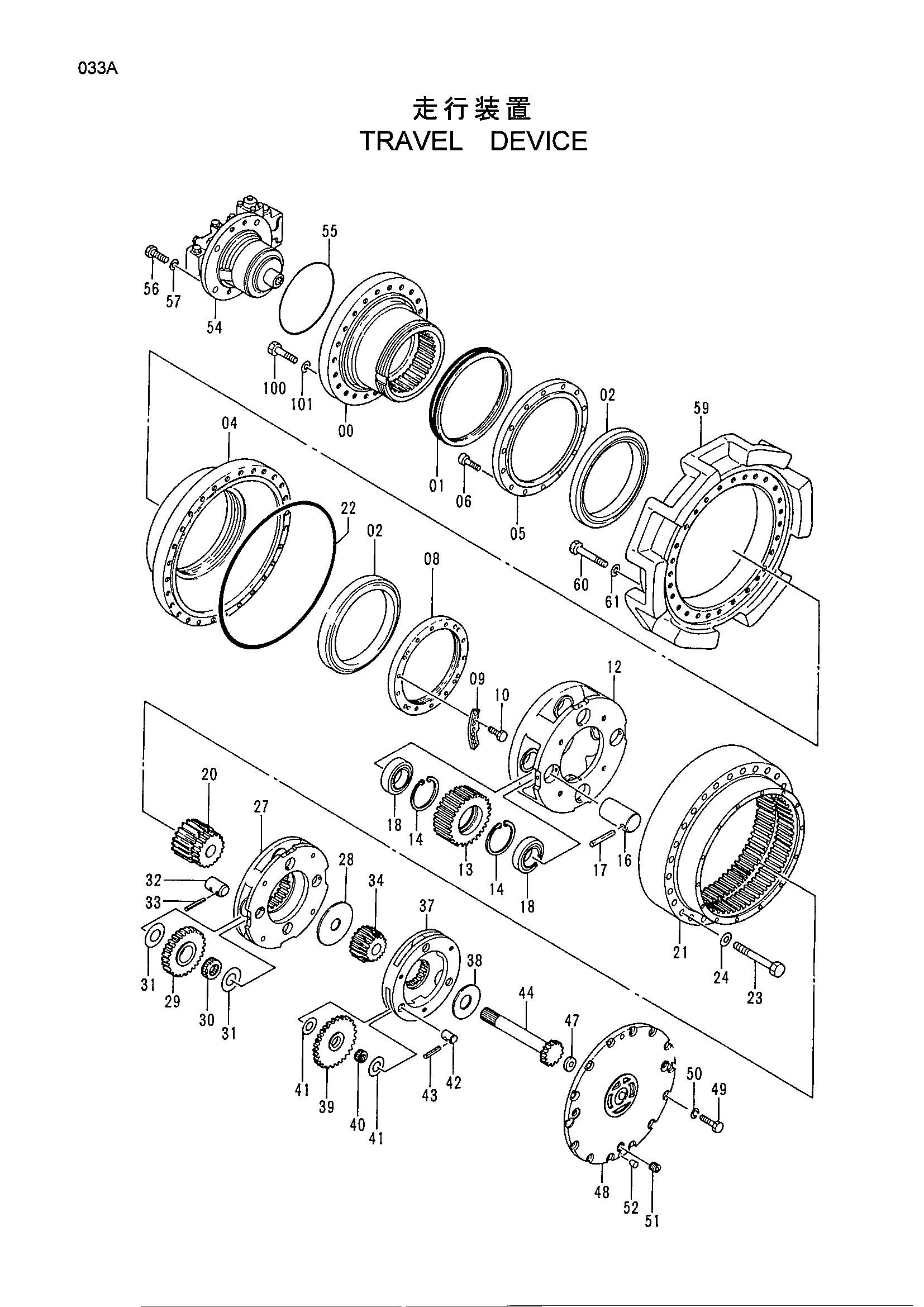

Бортовой редуктор — HITACHI CX900

Заводская схема «Бортовой редуктор» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-6	9121486	Бортовой редуктор	2
00	1012221	Корпус	1
01	4082698	Комплект уплотнений	1
02	4224213	Роликовый подшипник	2
04	1012222	Барабан	1
05	2025908	Опора	1
06	M341640	Болт с внутренним шестигранником	14
08	3041842	Гайка	1
09	3041841	Стопорная пластина	1
10	J901635	Болт	2
12	1012223	Водило	1
13	3041845	Планетарная шестерня	4
14	4083426	Стопорное кольцо	8
16	4221787	Палец	4
17	4222005	Пружинный штифт	4
18	4232439	Подшипник. спх.рол.	4
20	3041846	Солнечная шестерня	1
21	1012227	Коронная шестерня	1
22	4222004	Уплотнительное кольцо	1
23	J833318	Болт	28
24	4083438	Шайба	28
27	1012225	Водило	1
28	4219935	Проставка	1
29	3041847	Планетарная шестерня	4
30	4199576	Подшипник неедле	4
31	4199578	Упорная пластина	8
32	4221786	Палец	4
33	4197125	Пружинный штифт	4
34	3041844	Солнечная шестерня	1
37	1012224	Водило	1
38	4221788	Проставка	1
39	3041843	Планетарная шестерня	3
40	4150398	Подшипник неедле	3
41	4224214	Упорная пластина	6
42	4221785	Палец	3
43	986954	Пружинный штифт	3
44	2025907	Вал проп.	1
47	4234756	Сиденье	1
48	1012226	Крышка	1
49	J901645	Болт	14
50	A590916	Пружинная шайба	14
51	94-2015	Пробка	3
52	428028	Пробка	2
54	4224215	Гидромотор	1
55	4271596	Уплотнительное кольцо	1
56	J931860	Болт	4
57	A590918	Пружинная шайба	4
59	1012228	Тумблер дривинг	1
60	J833312	Болт	28
61	4083438	Шайба	28
100	J833306	Болт	52
101	4083438	Шайба	52

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
