Портал — HITACHI CX900

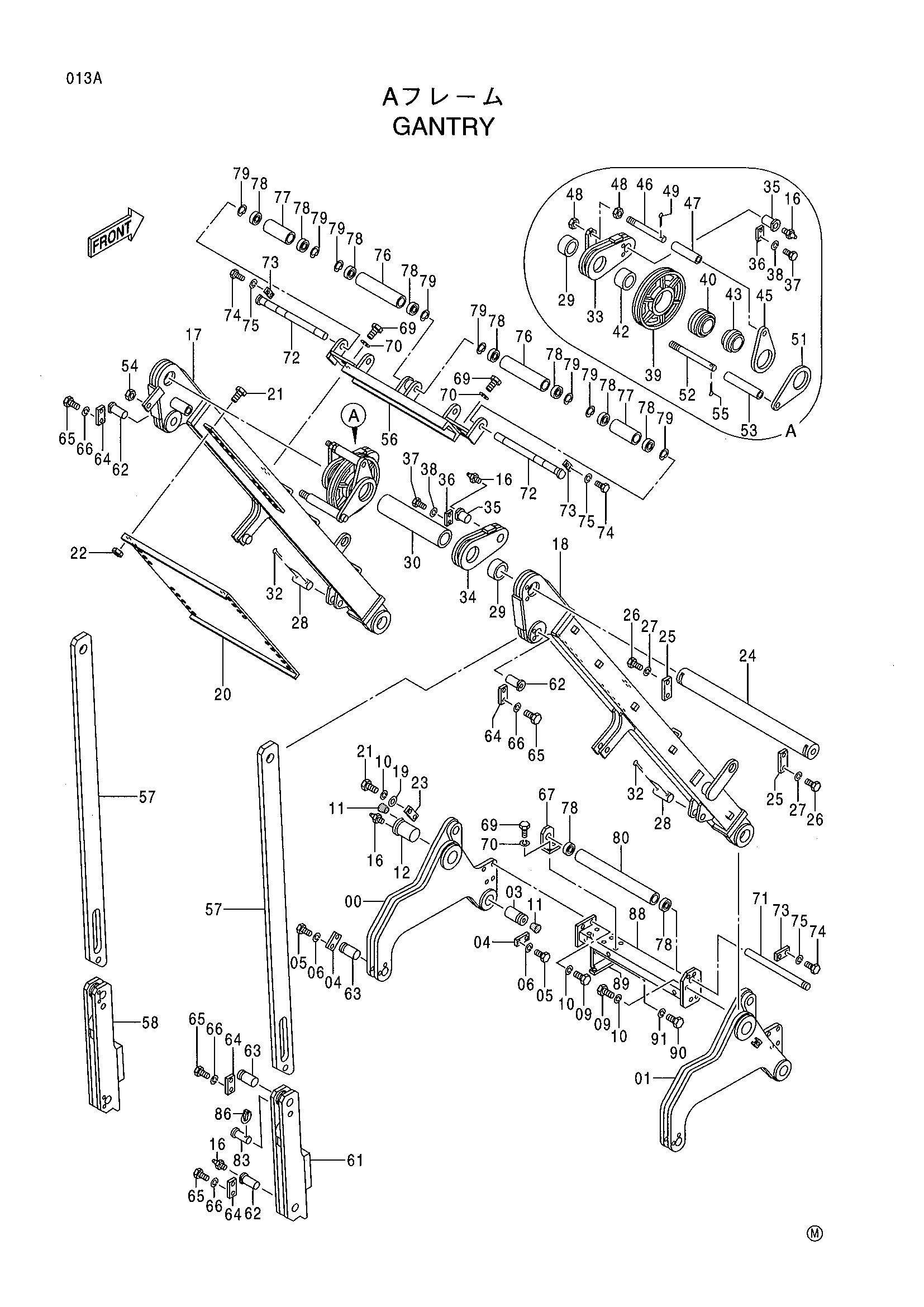

Заводская схема «Портал» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6018771	Стойка	1
01	6018770	Стойка	1
03	4228032	Палец	2
04	X4247	Стопорная пластина	4
05	J901630	Болт	8
06	A590916	Пружинная шайба	8
09	J901635	Болт	8
10	A590916	Пружинная шайба	12
11	428028	Пробка	4
12	4404434	Палец	2
16	J75481	Пресс-маслёнка	6
17	6020029	LEG передний	1
18	6017489	LEG передний	1
19	A590116	Плоская шайба	4
20	3091962	Опора	1
21	J901640	Болт	24
22	M660016	U-образная гайка	20
23	X4248	Стопорная пластина	2
24	3082687	Мост	1
25	X4249	Стопорная пластина	2
26	J932035	Болт	4
27	A590920	Пружинная шайба	4
28	4424350	Палец	2
29	4403141	Проставка	2
30	4405502	Проставка	1
32	A761080	Шплинт	4
33	8072771	Тяга	1
34	8072772	Тяга	1
35	4403688	Палец	2
36	X4246	Стопорная пластина	2
37	J901225	Болт	4
38	A590912	Пружинная шайба	4
39	3080917	Канатный блок	1
40	4361339	Роликовый подшипник	1
42	4405508	Проставка	1
43	4253605	Проставка	1
45	4253602	Тяга	1
46	4405341	Палец	1
47	4405343	Проставка	1
48	J951024	Гайка	2
49	A765050	Шплинт	1
51	4190802	Тяга	1
52	4405515	Палец	1
53	4405512	Проставка	1
54	J951024	Гайка	1
55	A765050	Шплинт	1
56	8076784	Кронштейн	1
57	3083121	LEG задний	2
58	7035956	LEG задний	1
61	7035957	LEG задний	1
62	4400939	Палец	4
63	4401484	Палец	4
64	X4247	Стопорная пластина	6
65	J901630	Болт	12
66	A590916	Пружинная шайба	12
67	4407080	Кронштейн	1
69	J901230	Болт	6
70	A590912	Пружинная шайба	6
71	4407081	Палец	1
72	4201776	Палец	2
73	X4245	Стопорная пластина	3
74	J901020	Болт	6
75	A590910	Пружинная шайба	6
76	4201775	Ролик	2
77	4053736	Каток направляющая	2
78	971195	Шариковый подшипник	10
79	940144	Стопорное кольцо	8
80	4407082	Ролик	1
83	4414288	Палец	2
86	9700006	Палец кольцо	2
88	7037497	Кронштейн	1
89	4428779	Кронштейн	1
90	J901230	Болт	2
91	A590912	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
