Кабина группа (2) — HITACHI CX900

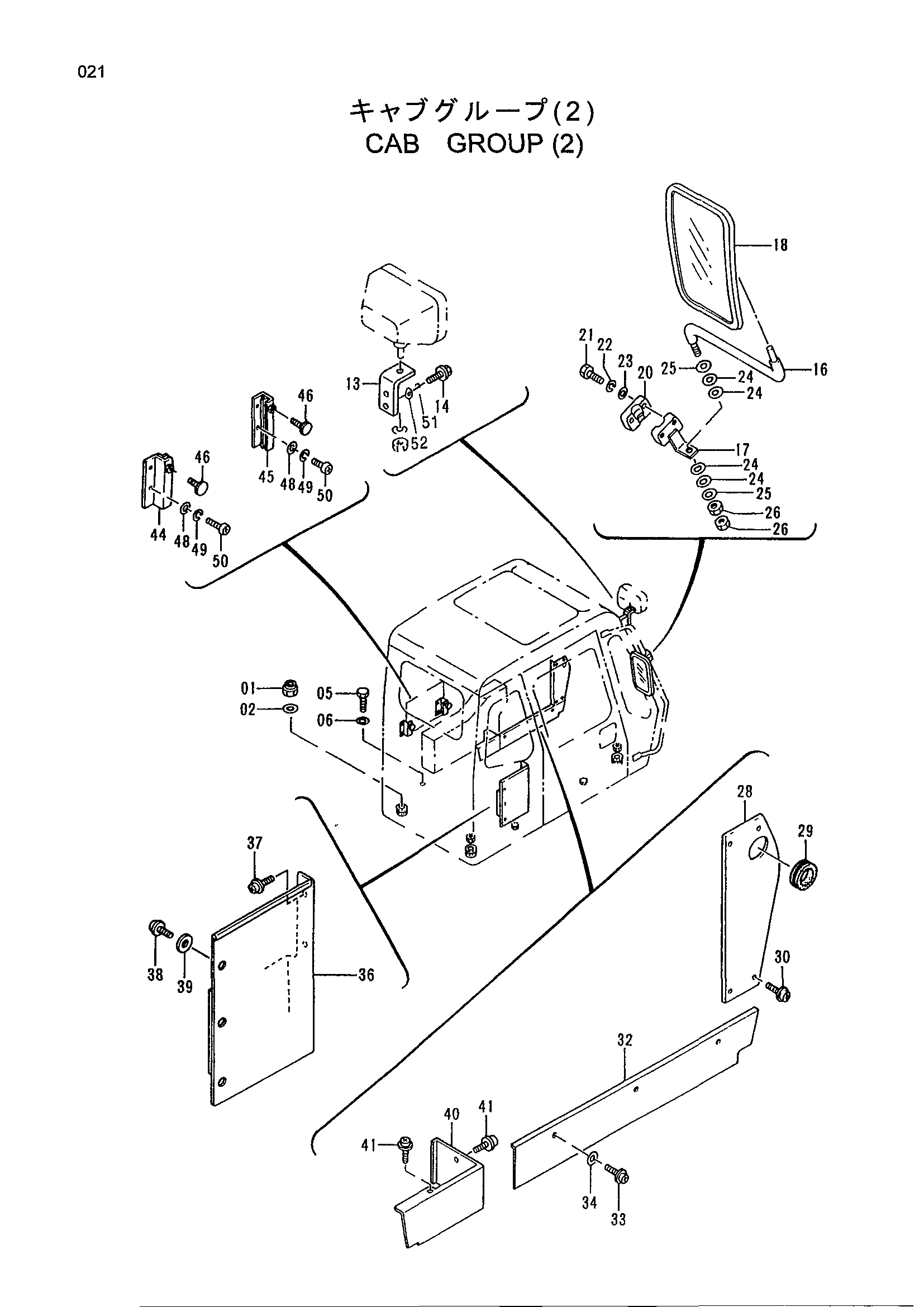

Заводская схема «Кабина группа (2)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M660016 | U-образная гайка | 4 |
| 02 | J222016 | Шайба | 4 |
| 05 | J901030 | Болт | 5 |
| 06 | J222010 | Шайба | 5 |
| 13 | 4315925 | Стойка | 1 |
| 14 | 4351658 | Болт | 2 |
| 16 | 4365713 | Стойка | 1 |
| 17 | 9746220 | Кронштейн | 1 |
| 18 | 4165676 | Зеркало | 1 |
| 20 | 4201441 | Хомут | 1 |
| 21 | 4350625 | Болт | 2 |
| 22 | 4225467 | Пружинная шайба | 2 |
| 23 | 4241301 | Плоская шайба | 2 |
| 24 | 4172172 | Тарельчатая пружина | 4 |
| 25 | 4291332 | Плоская шайба | 2 |
| 26 | J950012 | Гайка | 2 |
| 28 | 8060083 | Крышка | 1 |
| 29 | 4339745 | Резиновая втулка | 1 |
| 30 | J680620 | Винт с шайбой | 4 |
| 32 | 3070248 | Крышка | 1 |
| 33 | J450616 | Винт с шайбой | 3 |
| 34 | A590106 | Плоская шайба | 3 |
| 36 | 2036996 | Поккет | 1 |
| 37 | J680616 | Винт с шайбой | 2 |
| 38 | J680616 | Винт с шайбой | 3 |
| 39 | 4144838 | Шайба | 3 |
| 40 | 8060085 | Крышка | 1 |
| 41 | J460616 | Винт с шайбой | 2 |
| 44 | 8061140 | Кронштейн | 1 |
| 45 | 8061141 | Кронштейн | 1 |
| 46 | 4342026 | Ручка | 2 |
| 48 | A590108 | Плоская шайба | 4 |
| 49 | A590908 | Пружинная шайба | 4 |
| 50 | M430816 | Винт | 4 |
| 51 | 4225467 | Пружинная шайба | 2 |
| 52 | 4241301 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
