Минимум виндинг датчик (2/2) — HITACHI CX900-2

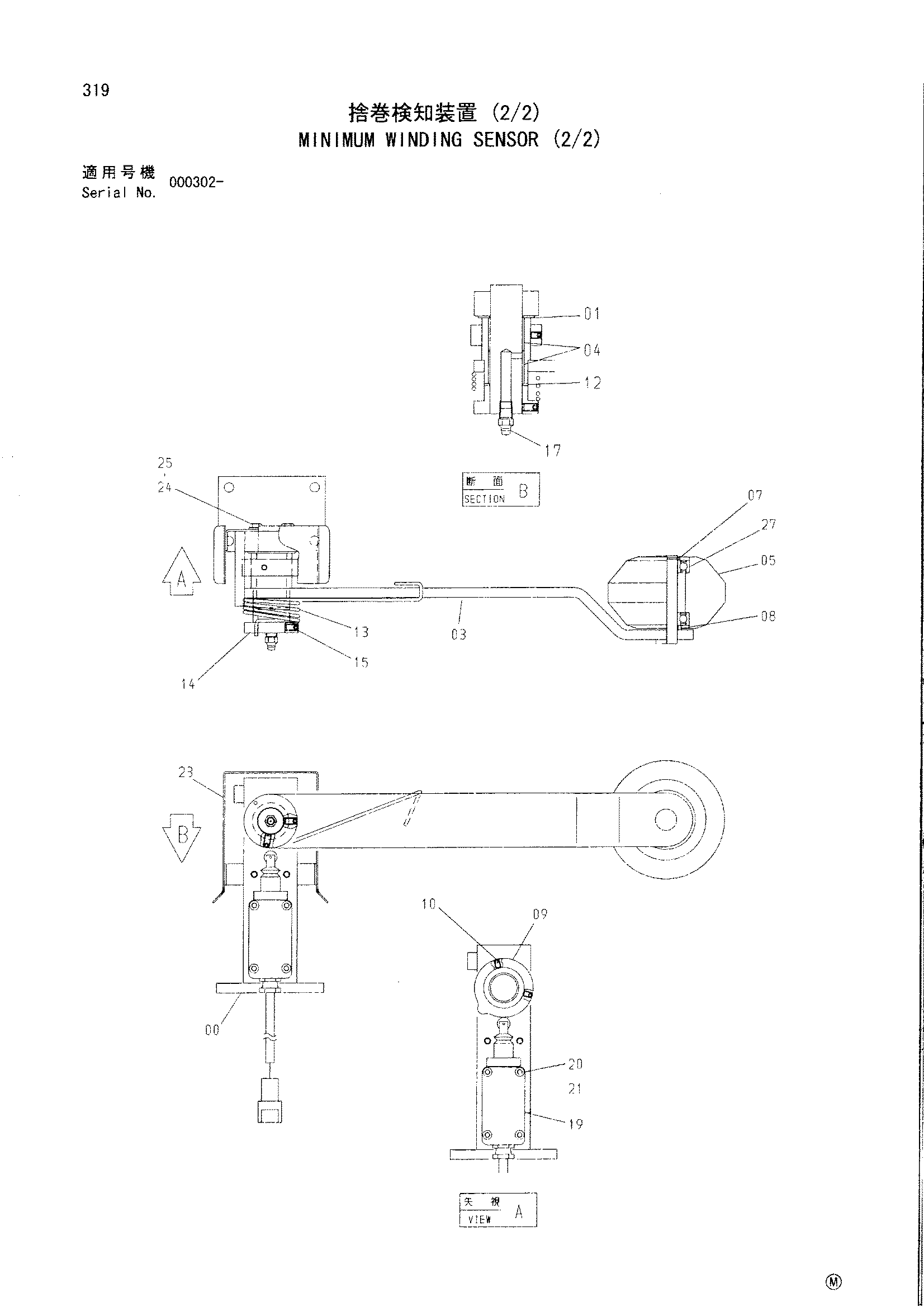

Заводская схема «Минимум виндинг датчик (2/2)» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088264 | Кронштейн | 1 |
| 01 | 4473884 | Шайба | 1 |
| 03 | 8088265 | Рукоять | 1 |
| 04 | 4192415 | Втулка | 2 |
| 05 | 4473885 | Ролик | 1 |
| 07 | Z959500 | Стопорное кольцо | 1 |
| 08 | 4069288 | Проставка | 1 |
| 09 | 4473886 | Кулачок | 1 |
| 10 | 4473890 | Установочный винт | 2 |
| 12 | 4473887 | Шайба | 1 |
| 13 | 4473888 | Пружина торсион | 1 |
| 14 | 4473889 | Ограничитель | 1 |
| 15 | 4473891 | Установочный винт | 2 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 19 | 4473892 | Выключатель концевой | 1 |
| 20 | J780540 | Болт с внутренним шестигранником | 4 |
| 21 | A590905 | Пружинная шайба | 4 |
| 23 | 8088266 | Крышка | 1 |
| 24 | J900610 | Болт | 2 |
| 25 | A590906 | Пружинная шайба | 2 |
| 27 | 4475360 | Шариковый подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
