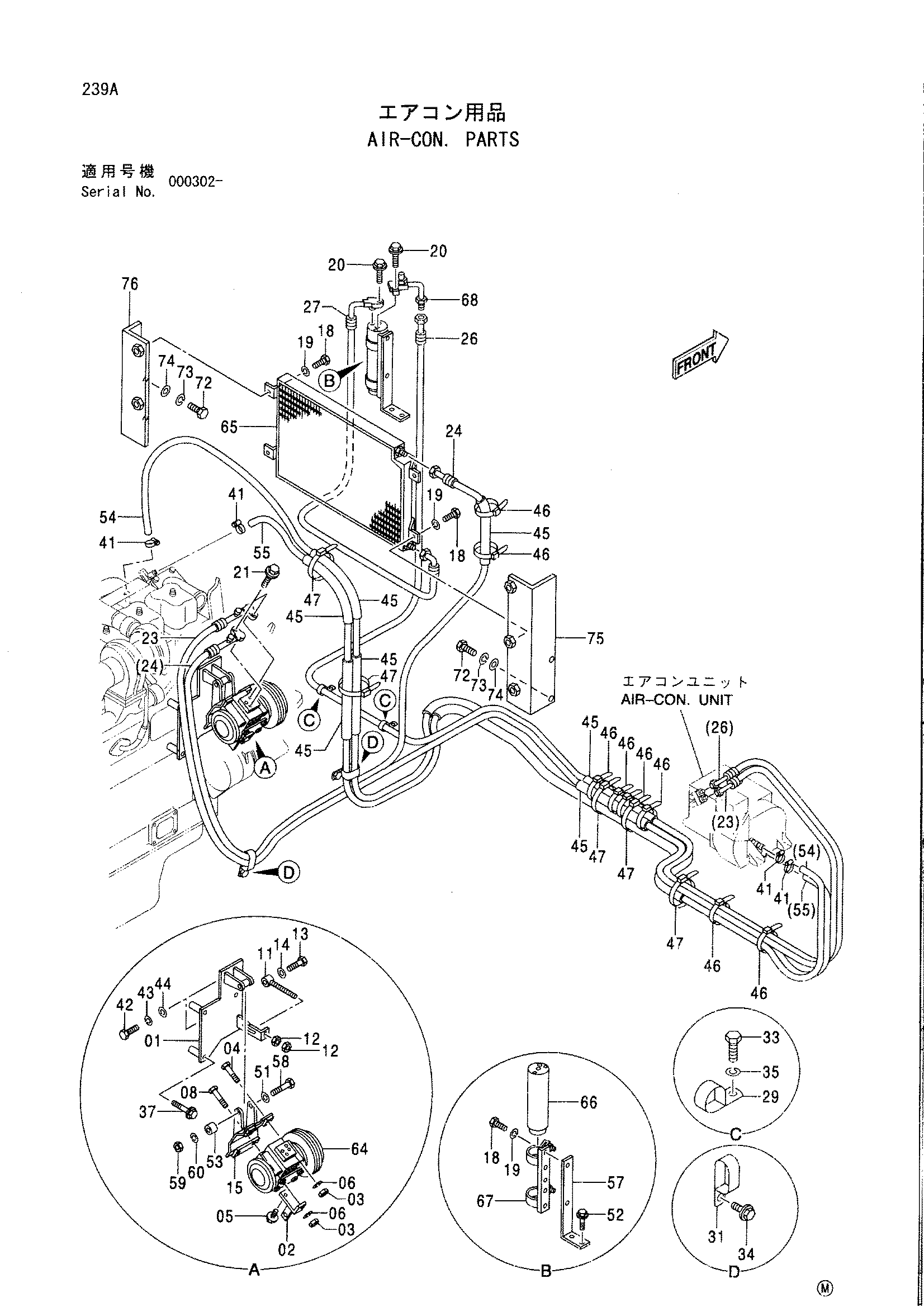

Кондиционер. детали — HITACHI CX900-2

Заводская схема «Кондиционер. детали» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7036710	Кронштейн	1
02	9742990	Кронштейн	1
03	M500807	Гайка	4
04	J900801	Болт	3
05	J010820	Болт с шайбой	1
06	A590908	Пружинная шайба	4
08	J900802	Болт	1
11	9800676	Болт	1
12	J952010	Гайка	2
13	M210840	Болт	1
14	A590908	Пружинная шайба	1
15	8076580	Кронштейн	1
18	J900814	Болт	6
19	A590908	Пружинная шайба	6
20	J020625	Болт с шайбой	2
21	J020630	Болт с шайбой	2
23	4358508	Шланг	1
24	4481511	Шланг	1
26	4406960	Шланг	1
27	4487025	Шланг	1
29	4190253	Зажим	2
31	4190266	Зажим	2
33	J901016	Болт	2
34	J011020	Болт с шайбой	2
35	A590910	Пружинная шайба	2
37	J011070	Болт с шайбой	3
41	4514699	Хомут шланга	4
42	M111030	Болт	2
43	A590910	Пружинная шайба	2
44	A590110	Плоская шайба	2
45	4348034	Защитный кожух	7
46	4055312	Ленточный зажим	8
47	4121859	Ленточный зажим	5
51	A590114	Плоская шайба	1
52	J011030	Болт с шайбой	2
53	4368311	Проставка	1
54	4406742	Водяной шланг	1
55	4406743	Водяной шланг	1
57	4363647	Кронштейн	1
58	4421123	Палец	1
59	J950012	Гайка	1
60	A590912	Пружинная шайба	1
64	4376245	Компрессор	1
65	4333460	Конденсатор	1
66	4333461	Бак рекеивер	1
67	4333462	Держатель	1
68	4339727	Трубка	1
72	J901020	Болт	4
73	A590910	Пружинная шайба	4
74	A590110	Плоская шайба	4
75	8090751	Кронштейн R	1
76	8090752	Кронштейн L	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
