Тормоз лента — HITACHI CX900-2

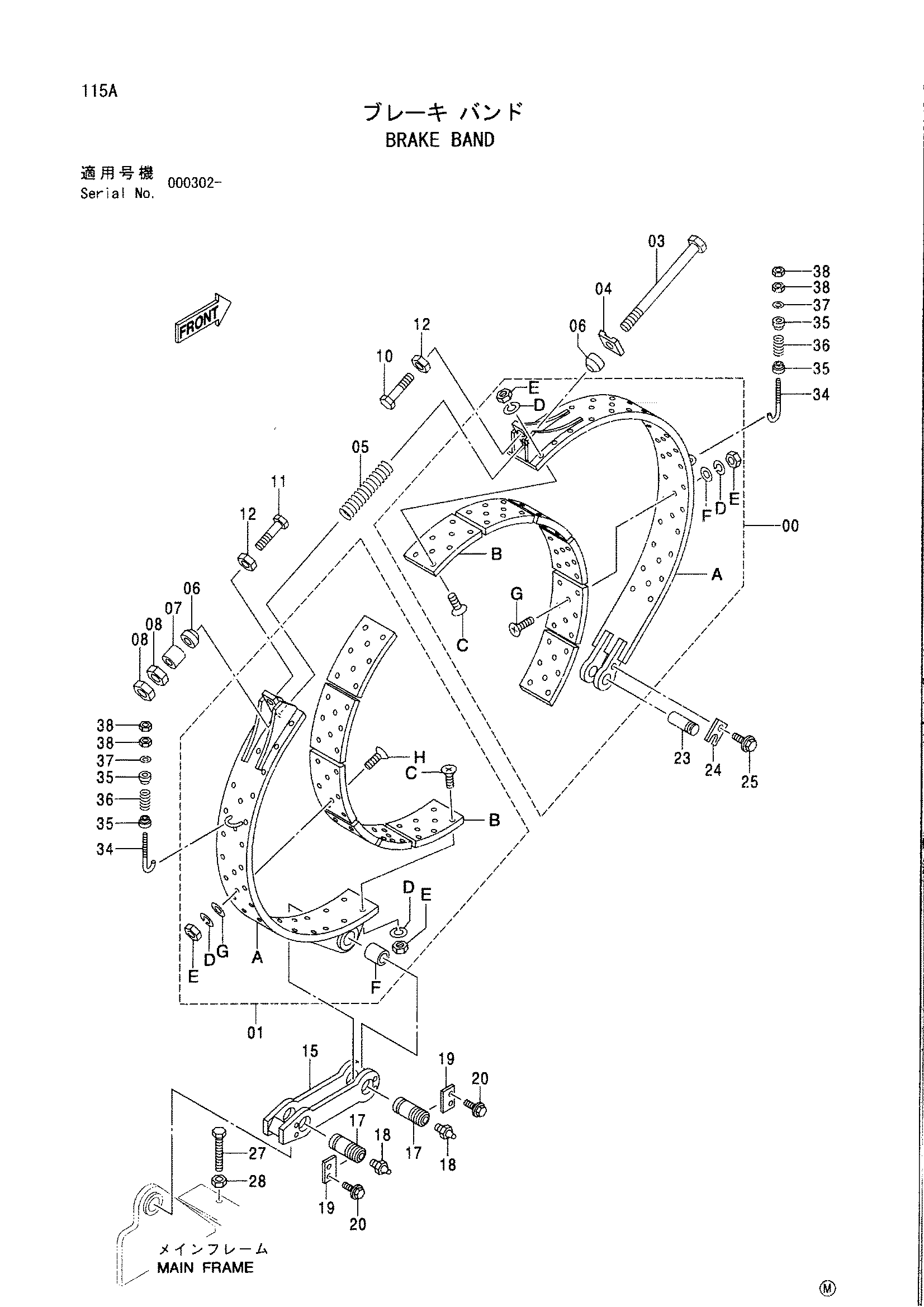

Заводская схема «Тормоз лента» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9193556	Лента ливе	1
00A	6017593	Лента ливе	1
00B	4442002	Накладка	6
00C	M480832	Винт	8
00D	A590908	Пружинная шайба	48
00E	M500807	Гайка	48
00F	A590108	Плоская шайба	40
00G	M480835	Винт	40
01	9193557	Лента деад	1
01A	6017594	Лента деад	1
01B	4442002	Накладка	6
01C	M480832	Винт	16
01D	A590908	Пружинная шайба	45
01E	M500807	Гайка	45
01F	4372030	Втулка	1
01G	A590108	Плоская шайба	29
01H	M480835	Винт	29
03	4378875	Болт	1
04	4405658	Шайба	1
05	4339092	Пружина	1
06	4339082	Сиденье	2
07	4339080	Проставка	1
08	J953030	Гайка	2
10	4024204	Болт	1
11	4024205	Болт	1
12	J953024	Гайка	2
15	8073199	Тяга	1
17	3082206	Палец	2
18	J75481	Пресс-маслёнка	2
19	4339088	Стопорная пластина	2
20	J021025	Болт с шайбой	4
23	4405474	Палец	1
24	4371918	Стопорная пластина	1
25	J011230	Болт с шайбой	1
27	M261680	Болт	1
28	J950016	Гайка	1
34	4080919	Шток	2
35	411108	Седло пружины	4
36	4319988	Пружина	2
37	A590108	Плоская шайба	2
38	M500807	Гайка	4

Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
