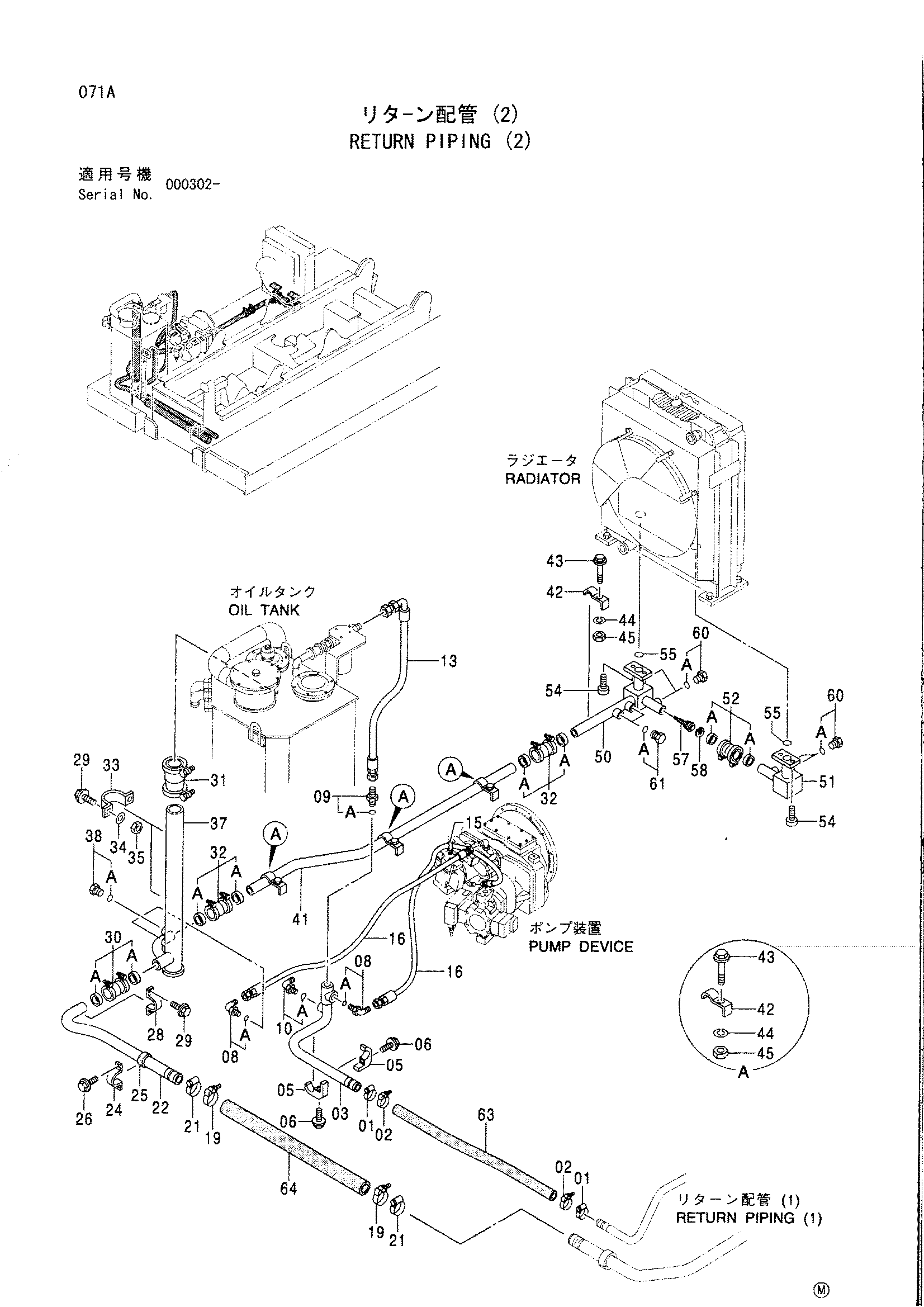

Обратные трубопроводы (2) — HITACHI CX900-2

Заводская схема «Обратные трубопроводы (2)» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4011675	Хомут шланга	2
02	4296063	Хомут шланга	2
03	8073375	Трубка	1
05	4190127	Хомут трубки	2
06	J011265	Болт с шайбой	2
08	4353073	Угловой штуцер	2
08A	4506424	Уплотнительное кольцо	1
09	4139973	Адаптер	1
09A	4506424	Уплотнительное кольцо	1
10	4154672	Угловой штуцер	1
10A	4506418	Уплотнительное кольцо	1
13	4406231	Шланг	1
15	4190263	Зажим	1
16	4214488	Шланг	2
19	4263764	Хомут шланга	2
21	4504491	Хомут шланга	2
22	8072729	Трубка	1
24	4000909	Хомут трубки	1
25	4343144	Втулка	1
26	J011025	Болт с шайбой	2
28	4053865	Хомут трубки	1
29	J011030	Болт с шайбой	6
30	4067833	Муфта	1
30A	4196261	Уплотнение	2
31	4071214	Муфта	1
32	4067834	Муфта	2
32A	4196260	Уплотнение	2
33	4000910	Хомут трубки	2
34	J222010	Шайба	4
35	J950010	Гайка	4
37	8072139	Трубка	1
38	4174542	Пробка	1
38A	4506424	Уплотнительное кольцо	1
41	3083316	Трубка	1
42	4053697	Хомут трубки	4
43	J021280	Болт с шайбой	4
44	A590912	Пружинная шайба	4
45	J950012	Гайка	4
50	8073371	Трубка	1
51	8073349	Трубка	1
52	4067834	Муфта	1
52A	4196260	Уплотнение	2
54	M341236	Болт с внутренним шестигранником	4
55	A811050	Уплотнительное кольцо	2
57	4252129	Клапан	1
58	991718	Стопорное кольцо	1
60	4092534	Пробка	4
60A	4509180	Уплотнительное кольцо	1
61	4174542	Пробка	2
61A	4506424	Уплотнительное кольцо	1
63	4120261	Резиновый шланг	1
64	4421980	Резиновый шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
