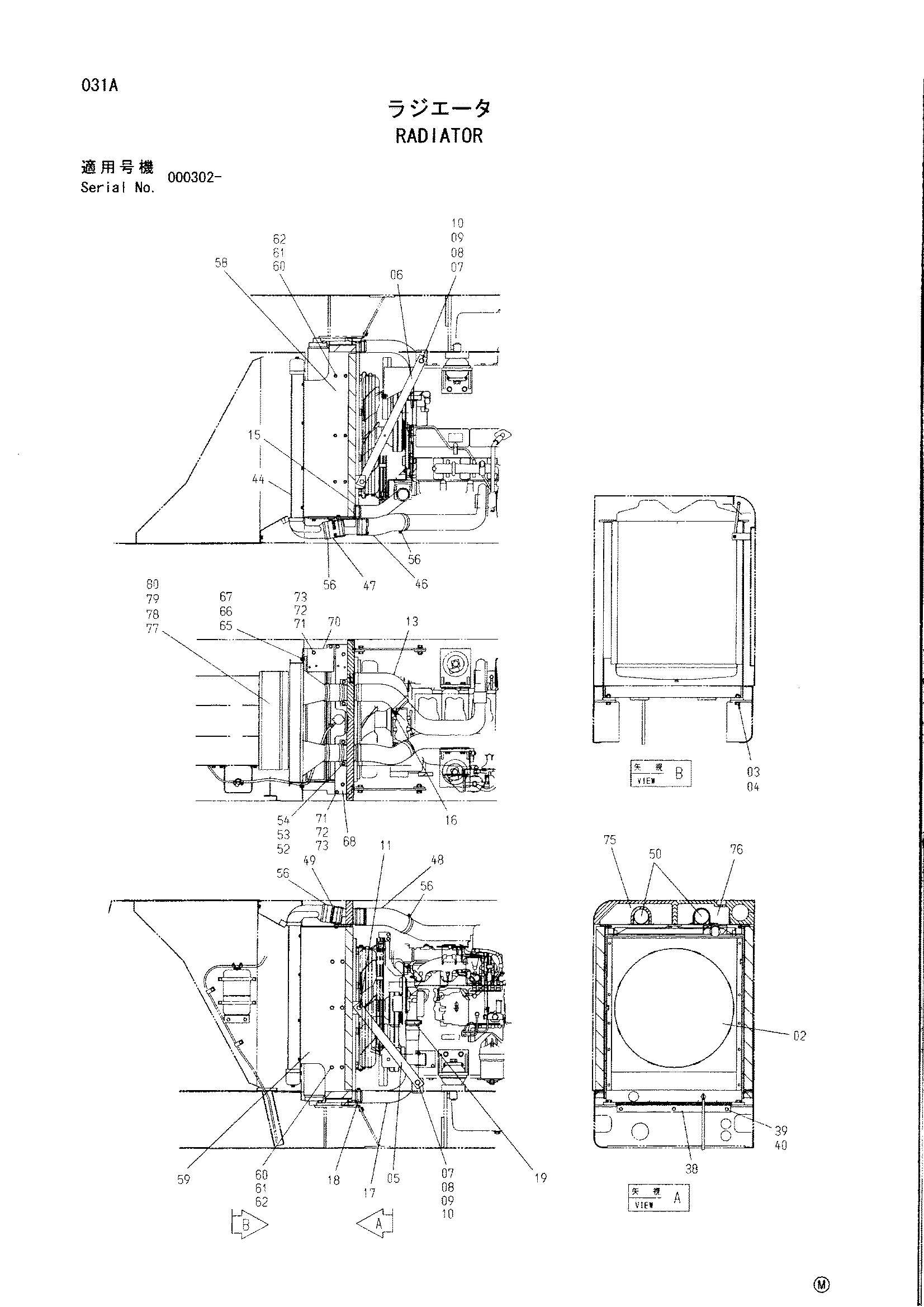

Радиатор — HITACHI CX900-2

Заводская схема «Радиатор» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4480087	Радиатор	1
03	J901655	Болт	4
04	A590916	Пружинная шайба	4
05	4407278	Стойка	1
06	4407279	Стойка	1
07	J901645	Болт	3
08	J950016	Гайка	2
09	A590916	Пружинная шайба	4
10	A590116	Плоская шайба	2
11	J901640	Болт	1
13	4396667	Водяной шланг	1
15	4263764	Хомут шланга	1
16	4285236	Хомут шланга	1
17	7396668	Водяной шланг	1
18	4263764	Хомут шланга	1
19	4282482	Хомут шланга	1
38	9752089	Крышка	1
39	J901020	Болт	3
40	A590910	Пружинная шайба	3
44	4480080	Радиатор	1
46	3095973	Воздушный шланг	1
47	4480603	Воздушный шланг	1
48	3095974	Воздушный шланг	1
49	4480604	Воздушный шланг	1
50	8090707	Трубка воздушный	2
52	J901025	Болт	8
53	A590910	Пружинная шайба	8
54	A590110	Плоская шайба	8
56	4283535	Хомут шланга	8
58	7043177	Правый кронштейн	1
59	7043178	Левый кронштейн	1
60	J901025	Болт	12
61	A590910	Пружинная шайба	12
62	A590110	Плоская шайба	12
65	J900825	Болт	8
66	A590908	Пружинная шайба	8
67	A590108	Плоская шайба	8
68	8091678	Кронштейн	1
70	4480767	Пластина	1
71	J901030	Болт	6
72	A590910	Пружинная шайба	6
73	A590110	Плоская шайба	6
75	8093659	Крышка	1
76	8093660	Крышка	1
77	9760154	Крышка	1
78	J901020	Болт	3
79	A590110	Плоская шайба	3
80	A590910	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
