Крышка группа (левый) — HITACHI CX900-2

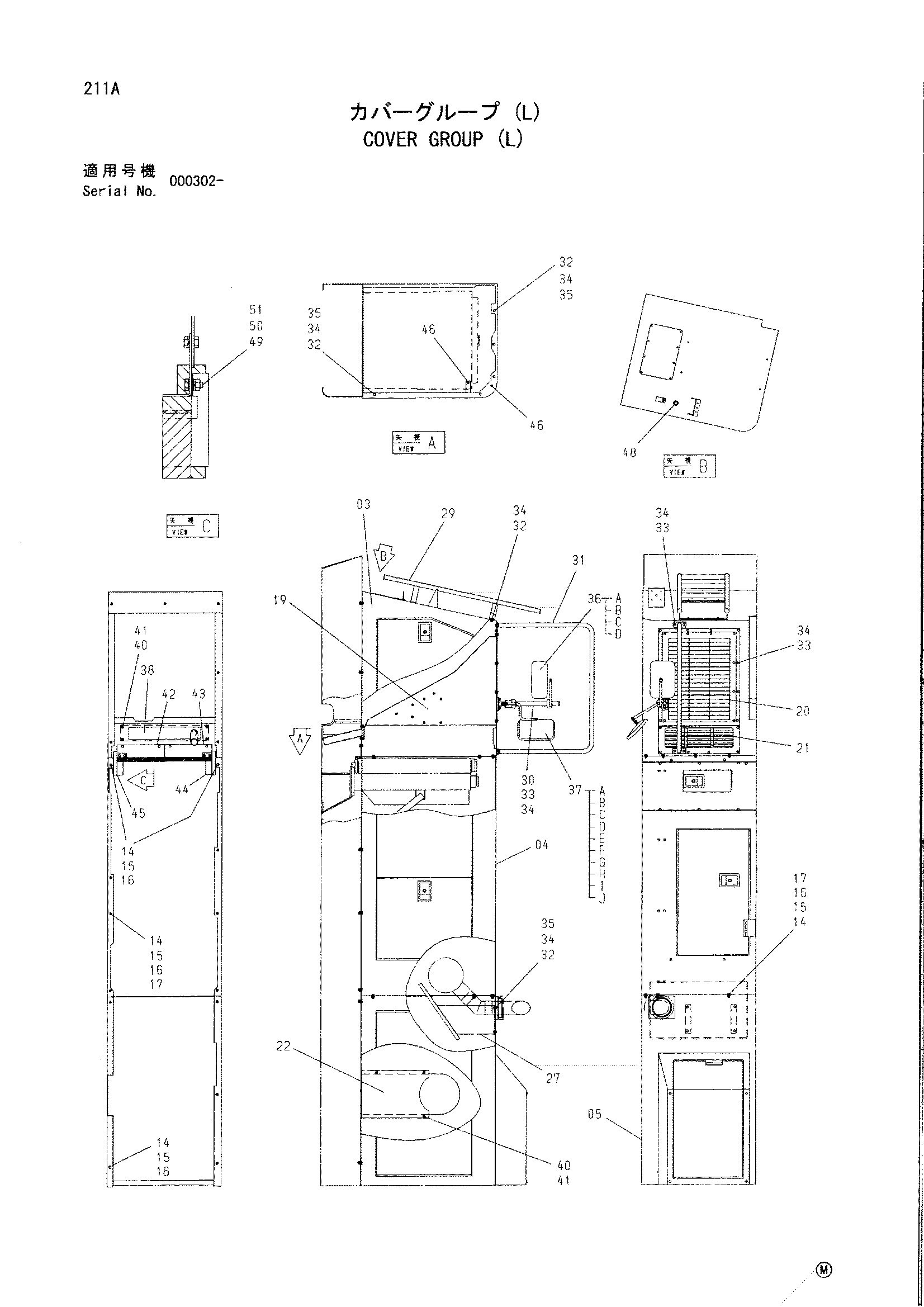

Заводская схема «Крышка группа (левый)» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9217447 | Крышка LF | 1 |
| 04 | 9217478 | Крышка LM | 1 |
| 05 | 9216961 | Крышка LR | 1 |
| 14 | J901228 | Болт | 23 |
| 15 | A590912 | Пружинная шайба | 23 |
| 16 | A590112 | Плоская шайба | 23 |
| 17 | J950012 | Гайка | 20 |
| 19 | 7043109 | Воздуховод | 1 |
| 20 | 6021265 | Лоувер | 1 |
| 21 | 7043110 | Лоувер 2 | 1 |
| 22 | 8076064 | Крышка | 1 |
| 27 | 7035285 | Защитный кожух | 1 |
| 29 | 8080298 | Лестница | 1 |
| 30 | 9756496 | Стойка | 1 |
| 31 | 8089413 | Поручень | 1 |
| 32 | J901025 | Болт | 13 |
| 33 | J901020 | Болт | 32 |
| 34 | A590910 | Пружинная шайба | 45 |
| 35 | A590110 | Плоская шайба | 9 |
| 36 | 9158334 | Зеркало | 1 |
| 36A | 4331348 | Зеркало | 1 |
| 36B | 9756937 | Стойка | 1 |
| 36C | 4425481 | Хомут | 1 |
| 36D | J010850 | Болт с шайбой | 2 |
| 37 | 9179522 | Зеркало | 1 |
| 37A | 4331348 | Зеркало | 1 |
| 37B | 8074055 | Стойка | 1 |
| 37C | 9756938 | Кронштейн | 1 |
| 37D | 4425481 | Хомут | 1 |
| 37E | J010850 | Болт с шайбой | 2 |
| 37F | J900625 | Болт | 2 |
| 37G | M500605 | Гайка | 2 |
| 37H | 4172172 | Тарельчатая пружина | 4 |
| 37I | A590112 | Плоская шайба | 2 |
| 37J | J950012 | Гайка | 2 |
| 38 | 7036195 | Крышка | 1 |
| 40 | J901020 | Болт | 11 |
| 41 | A590910 | Пружинная шайба | 11 |
| 42 | 9760654 | Крышка | 1 |
| 43 | 9760655 | Крышка | 1 |
| 44 | 9760664 | Кронштейн | 1 |
| 45 | 9760665 | Кронштейн | 1 |
| 46 | 4161289 | Резиновая втулка | 2 |
| 48 | 94-2809 | Резиновая втулка | 1 |
| 49 | J901025 | Болт | 4 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
