Крышка (LM) — HITACHI CX900-2

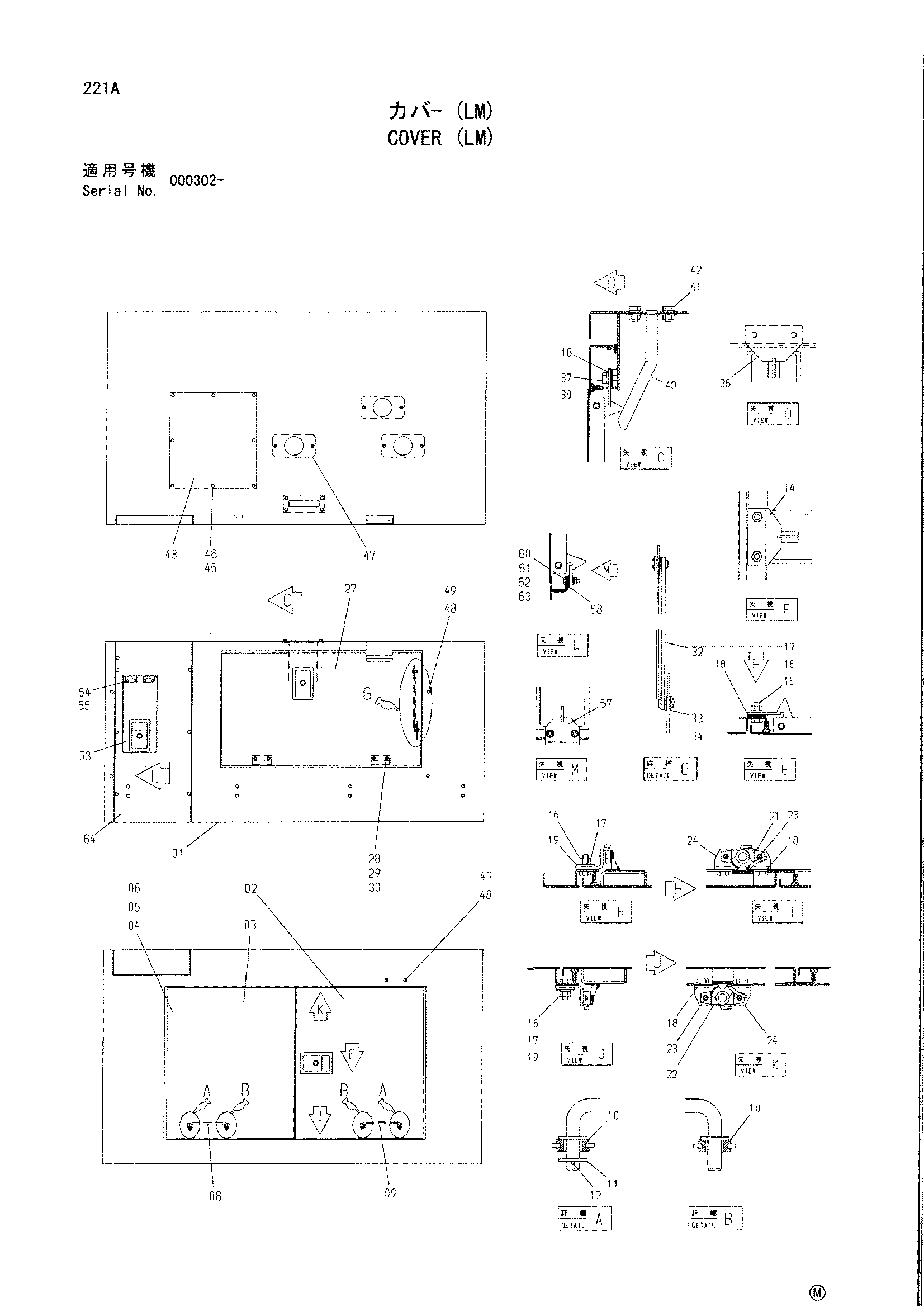

Заводская схема «Крышка (LM)» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5008544	Крышка	1
02	7031918	Дверь	1
03	7030514	Дверь	1
04	A590110	Плоская шайба	8
05	A590910	Пружинная шайба	8
06	J950010	Гайка	8
08	9742293	Стойка	1
09	9742292	Стойка	1
10	4330808	Резиновая втулка	4
11	A590108	Плоская шайба	2
12	A762013	Шплинт	2
14	4330979	Замок	1
15	J901028	Болт	2
16	A590910	Пружинная шайба	6
17	J950010	Гайка	6
18	4330984	Регулировочная шайба 1.0	10
19	J217083	Шайба	4
21	4346579	Замок	1
22	4346580	Замок	1
23	J680412	Винт с шайбой	4
24	4346147	Кронштейн	2
27	6021238	Рооф	1
28	A590110	Плоская шайба	4
29	A590910	Пружинная шайба	4
30	J950010	Гайка	4
32	9742291	Стойка	1
33	A590112	Плоская шайба	4
34	A762018	Шплинт	2
36	4330980	Замок	1
37	J901016	Болт	2
38	A590910	Пружинная шайба	2
40	8073495	Направляющая	1
41	J901020	Болт	4
42	A590910	Пружинная шайба	4
43	4416064	Крышка	1
45	J901020	Болт	12
46	A590910	Пружинная шайба	12
47	4414505	Крышка(3)	2
48	J901020	Болт	21
49	A590910	Пружинная шайба	21
53	8089337	Дверь	1
54	J900614	Болт	4
55	A590906	Пружинная шайба	4
57	4339648	Замок	1
58	4339650	Регулировочная шайба	2
60	J900625	Болт	2
61	A590906	Пружинная шайба	2
62	M500605	Гайка	2
63	J222006	Шайба	2
64	7044289	Рооф 2	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
