Гидроцилиндр. джакк — HITACHI CX900-2

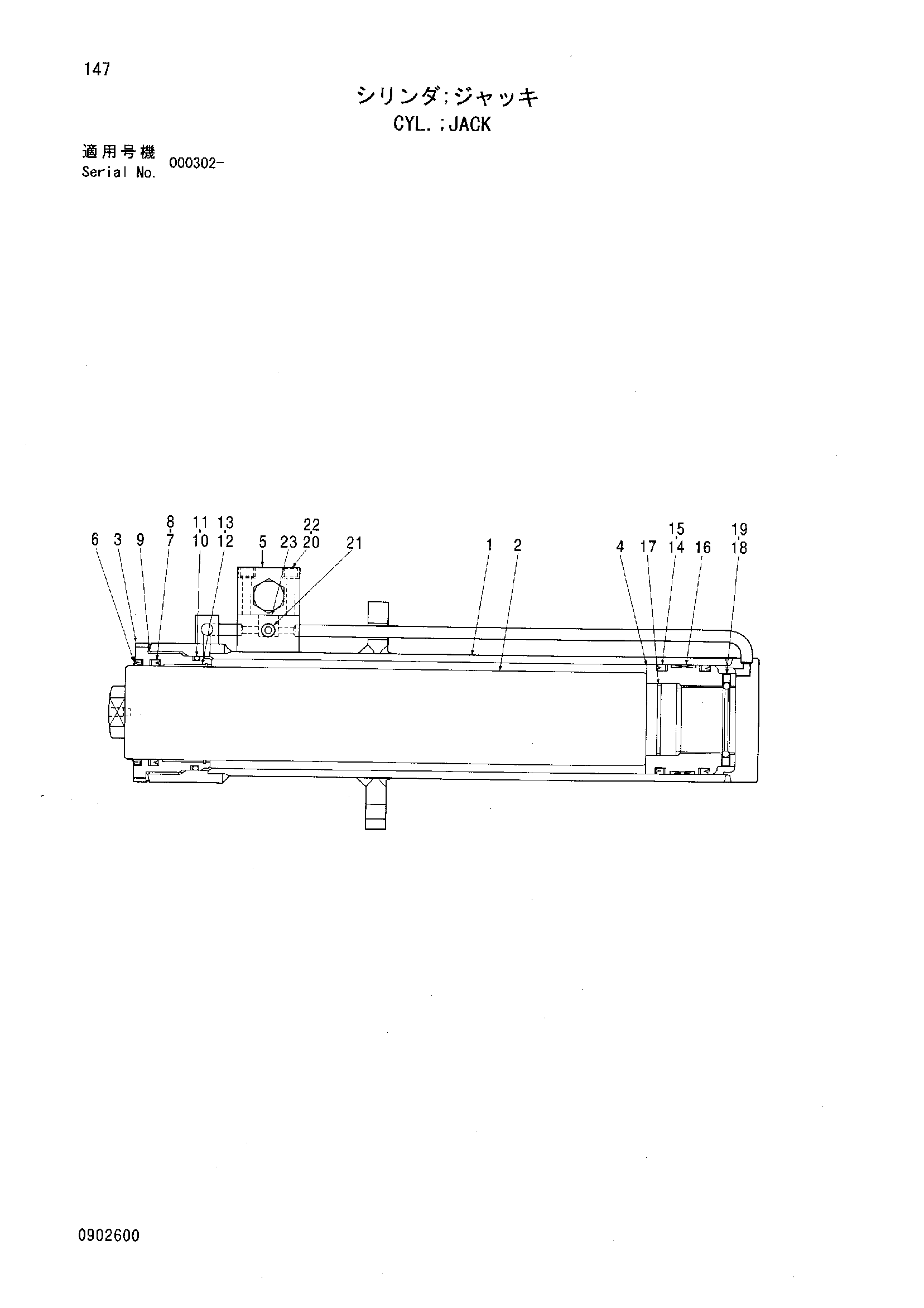

Заводская схема «Гидроцилиндр. джакк» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4453224 | Кйл.джакк | 1 | |
| 1 | 0902601 | Труба гидроцилиндра | 1 |
| 2 | 0902602 | Шток | 1 |
| 3 | 0775703 | Крышка | 1 |
| 4 | 0775707 | Поршень | 1 |
| 5 | 0775709 | Обратный клапан | 1 |
| 6 | 4452656 | Пылезащитное уплотнение | 1 |
| 7 | 4452653 | Манжета | 1 |
| 8 | 4452650 | Опорное кольцо | 1 |
| 9 | A811140 | Уплотнительное кольцо | 1 |
| 10 | 4129441 | Уплотнительное кольцо | 1 |
| 11 | 0775705 | Опорное кольцо | 1 |
| 12 | 0775704 | Втулка | 1 |
| 13 | 0775706 | Стопорное кольцо | 1 |
| 14 | 4452652 | Манжета | 2 |
| 15 | 4452651 | Опорное кольцо | 2 |
| 16 | 4452657 | Износостойкое кольцо | 1 |
| 17 | A811080 | Уплотнительное кольцо | 1 |
| 18 | 0775708 | Винт | 2 |
| 19 | 0775711 | Стальной шарик | 2 |
| 20 | M341060 | Болт с внутренним шестигранником | 4 |
| 21 | 0775710 | Пробка | 2 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | 0775712 | Клапан словретурн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
