Электрооборудование (нижний стрела) — HITACHI CX900-2

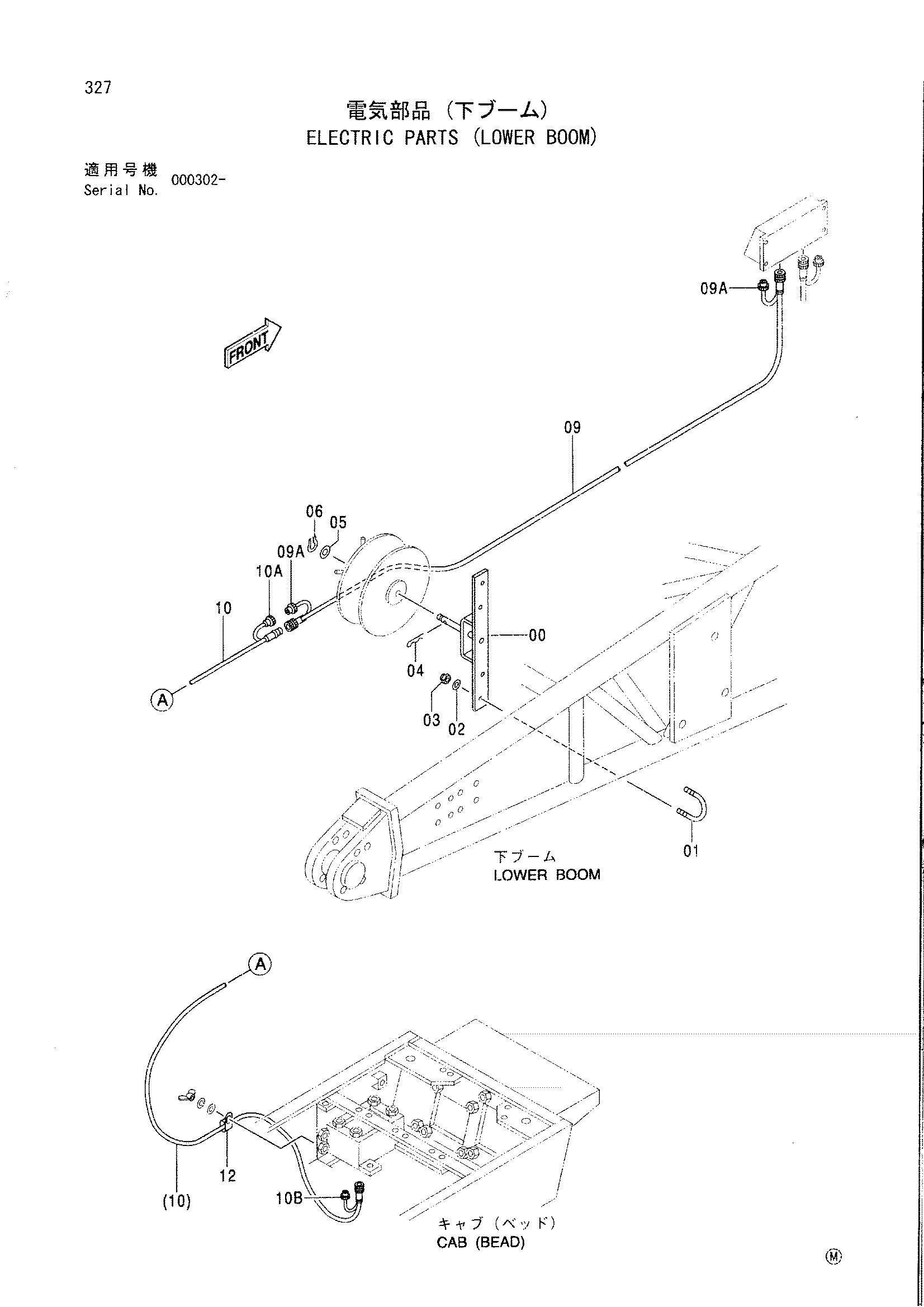

Заводская схема «Электрооборудование (нижний стрела)» для HITACHI CX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9722255 | Кронштейн | 1 |
| 01 | 4170580 | U-образный болт | 2 |
| 02 | A590112 | Плоская шайба | 4 |
| 03 | M660012 | U-образная гайка | 4 |
| 04 | 487041 | Стопорный палец | 1 |
| 05 | A590120 | Плоская шайба | 1 |
| 06 | 959500 | Стопорное кольцо | 1 |
| 09 | 4465431 | Жгут проводов | 1 |
| 09A | 4604905 | Колпачок | 2 |
| 10 | 4465090 | Жгут проводов | 1 |
| 10A | 4604906 | Колпачок | 1 |
| 10B | 4604905 | Колпачок | 1 |
| 12 | 4192018 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
