Кабина (2/2) — HITACHI CX700HD

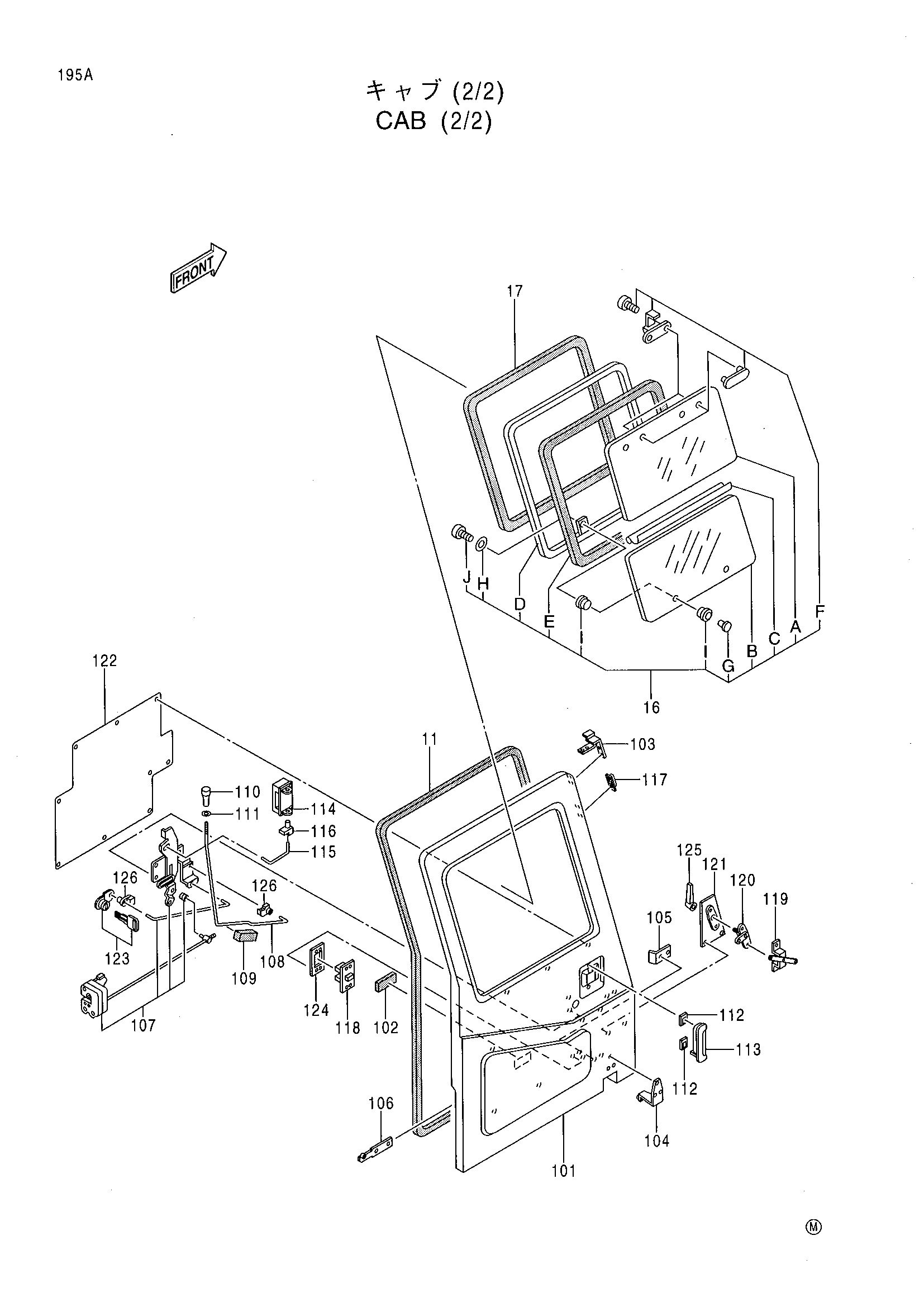

Заводская схема «Кабина (2/2)» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4338172 | Кабина в сборе | 1 | |
| 11 | 4345189 | Уплотнитель | 1 |
| 16 | 4345194 | Рамка окна | 1 |
| 16A | 4345198 | Стекло | 1 |
| 16B | 4345199 | Стекло | 1 |
| 16C | 4345201 | Уплотнитель | 1 |
| 16D | 4345335 | Рама | 1 |
| 16E | 4345336 | Гласс-рун | 1 |
| 16F | 4345334 | Замок | 2 |
| 16G | 4345337 | Держатель | 2 |
| 16H | 4350070 | Шайба | 2 |
| 16I | 4350071 | Манжета | 4 |
| 16J | 4350178 | Винт | 2 |
| 17 | 4345195 | Велт | 1 |
| 101 | 4430421 | Дверь скольжение | 1 |
| 102 | 4430412 | Накладка | 1 |
| 103 | 4430375 | Каток верхний | 1 |
| 104 | 4430377 | Каток нижний | 1 |
| 105 | 4430379 | Ограничитель | 1 |
| 106 | 4430380 | Ролик | 1 |
| 107 | 4430381 | Замок двери | 1 |
| 108 | 4430383 | Шток | 1 |
| 109 | 4430384 | Накладка | 1 |
| 110 | 4430386 | Ручка | 1 |
| 111 | 4430387 | Шайба | 1 |
| 112 | 4430388 | Уплотнение | 2 |
| 113 | 4430389 | Рукоятка наружный | 1 |
| 114 | 4430391 | Рукоятка внутренний | 1 |
| 115 | 4430392 | Шток | 1 |
| 116 | 4430393 | Держатель | 1 |
| 117 | 4430394 | Направляющая | 2 |
| 118 | 4430396 | Замок | 1 |
| 119 | 4430397 | Рычаг блокировка | 1 |
| 120 | 4430398 | Рычаг | 1 |
| 121 | 4430399 | Крышка | 1 |
| 122 | 4430400 | Крышка | 1 |
| 123 | 4430401 | Шпонка | 1 |
| 124 | 4430402 | Уплотнение | |
| 125 | 4430404 | Рукоятка | 1 |
| 126 | 4430405 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
