Канат направляющая — HITACHI CX700HD

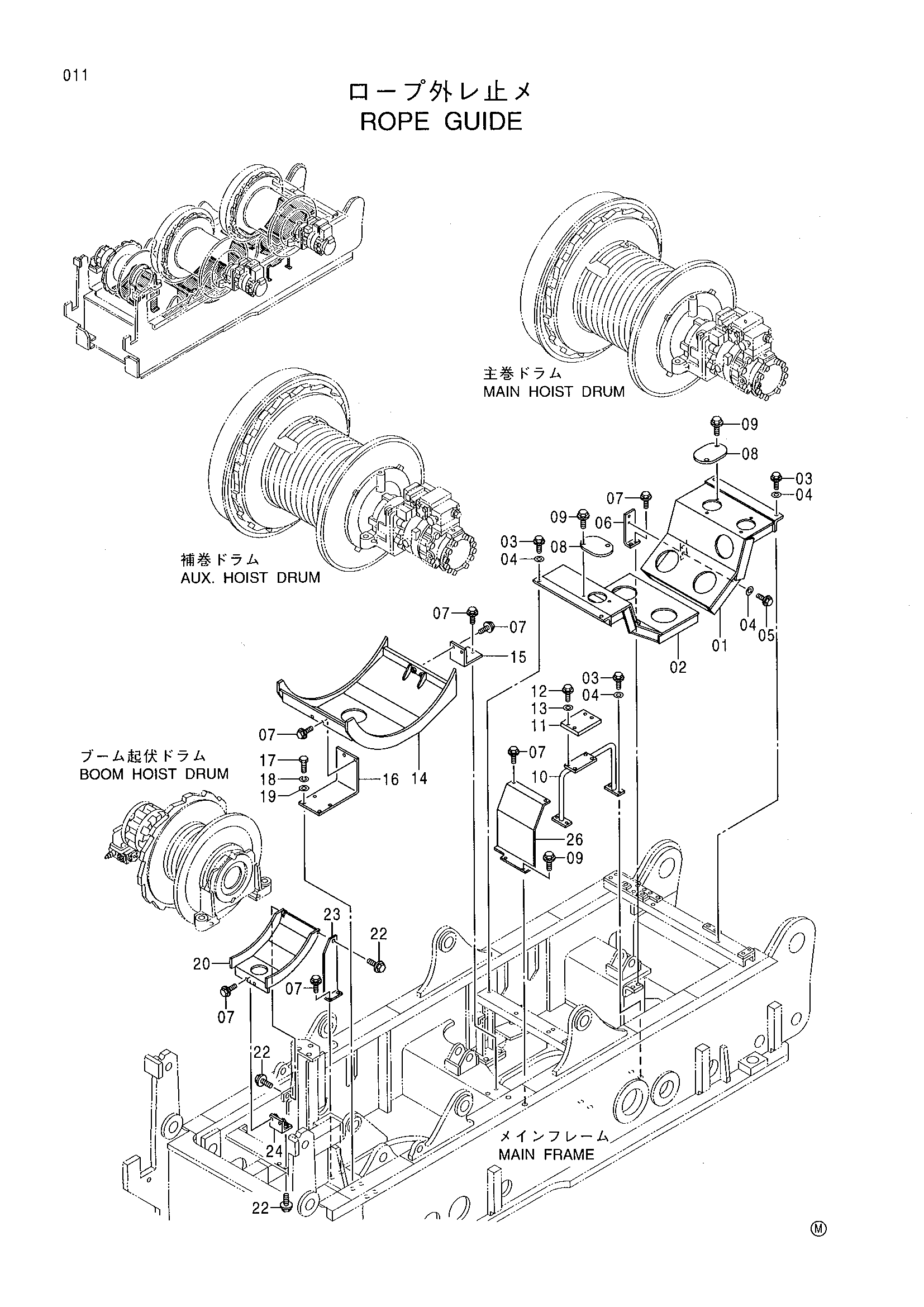

Заводская схема «Канат направляющая» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7035269 | Направляющая каната | 1 |
| 02 | 7035270 | Направляющая каната | 1 |
| 03 | J011235 | Болт с шайбой | 8 |
| 04 | 449490 | Шайба | 10 |
| 05 | J011240 | Болт с шайбой | 2 |
| 06 | 9751106 | Кронштейн | 1 |
| 07 | J021230 | Болт с шайбой | 14 |
| 08 | 4407096 | Крышка | 3 |
| 09 | J021225 | Болт с шайбой | 8 |
| 10 | 8073565 | Кронштейн | 1 |
| 11 | 4381048 | Пластина | 1 |
| 12 | J011045 | Болт с шайбой | 4 |
| 13 | J217083 | Шайба | 4 |
| 14 | 6017692 | Направляющая каната | 1 |
| 15 | 4407105 | Кронштейн | 1 |
| 16 | 4407111 | Кронштейн | 1 |
| 17 | J901650 | Болт | 4 |
| 18 | A590916 | Пружинная шайба | 4 |
| 19 | A590116 | Плоская шайба | 4 |
| 20 | 7035271 | Направляющая каната | 1 |
| 22 | J021235 | Болт с шайбой | 4 |
| 23 | 4407115 | Кронштейн | 1 |
| 24 | 9751107 | Кронштейн | 1 |
| 26 | 3083463 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
