Портал гидроцилиндр трубопроводы — HITACHI CX700HD

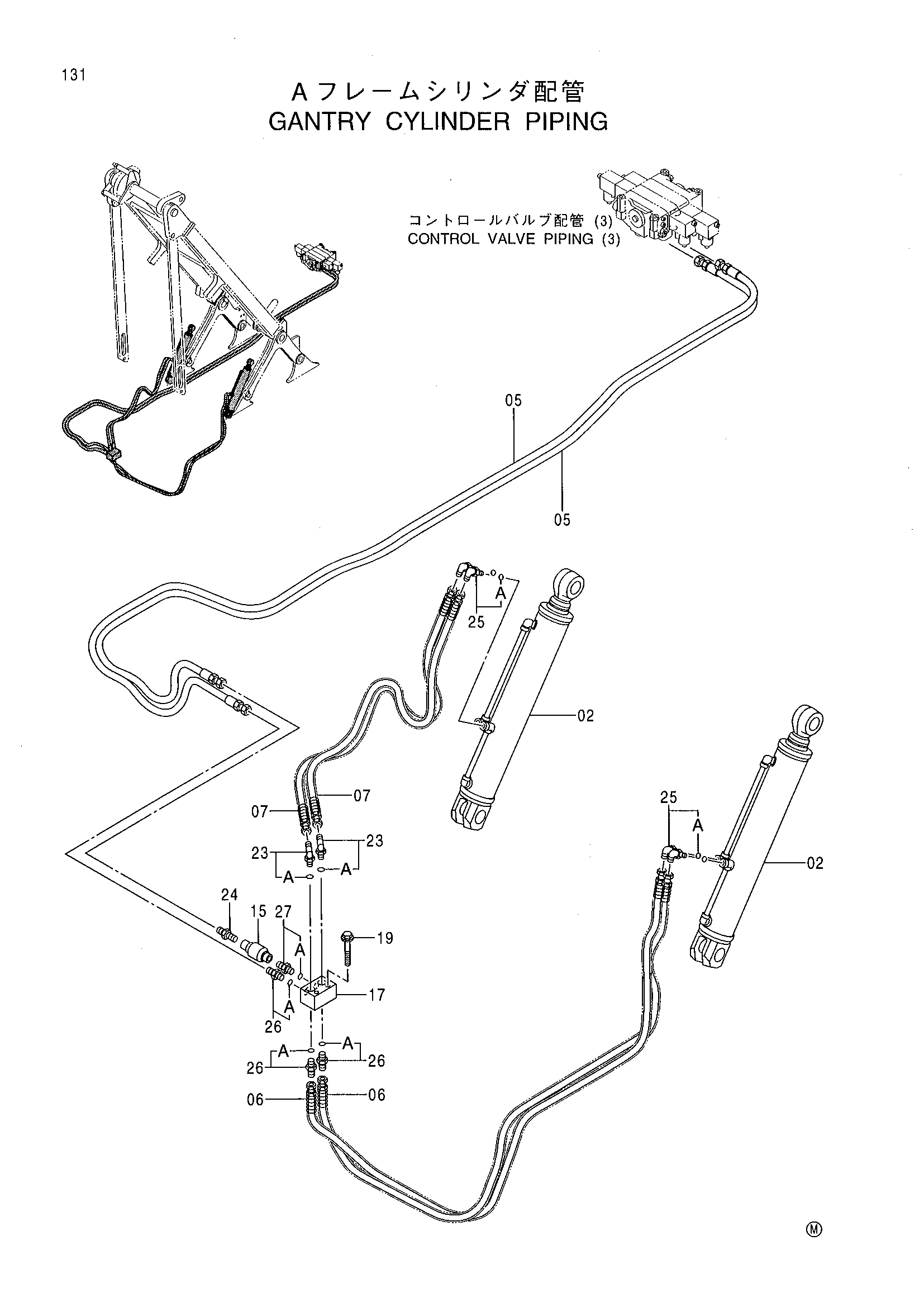

Заводская схема «Портал гидроцилиндр трубопроводы» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4406374 | Гидроцилиндр. масляный | 2 |
| 05 | 4406998 | Шланг | 2 |
| 06 | 4375326 | Шланг | 2 |
| 07 | 4343202 | Шланг | 2 |
| 15 | 4189448 | Клапан тхроттле | 1 |
| 17 | 3083406 | Блок | 1 |
| 19 | J011065 | Болт с шайбой | 2 |
| 23 | 4154671 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4215648 | Адаптер | 1 |
| 25 | 4156434 | Угловой штуцер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4200466 | Адаптер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4219343 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
