Пилотные гидролинии (1-1) — HITACHI CX700HD

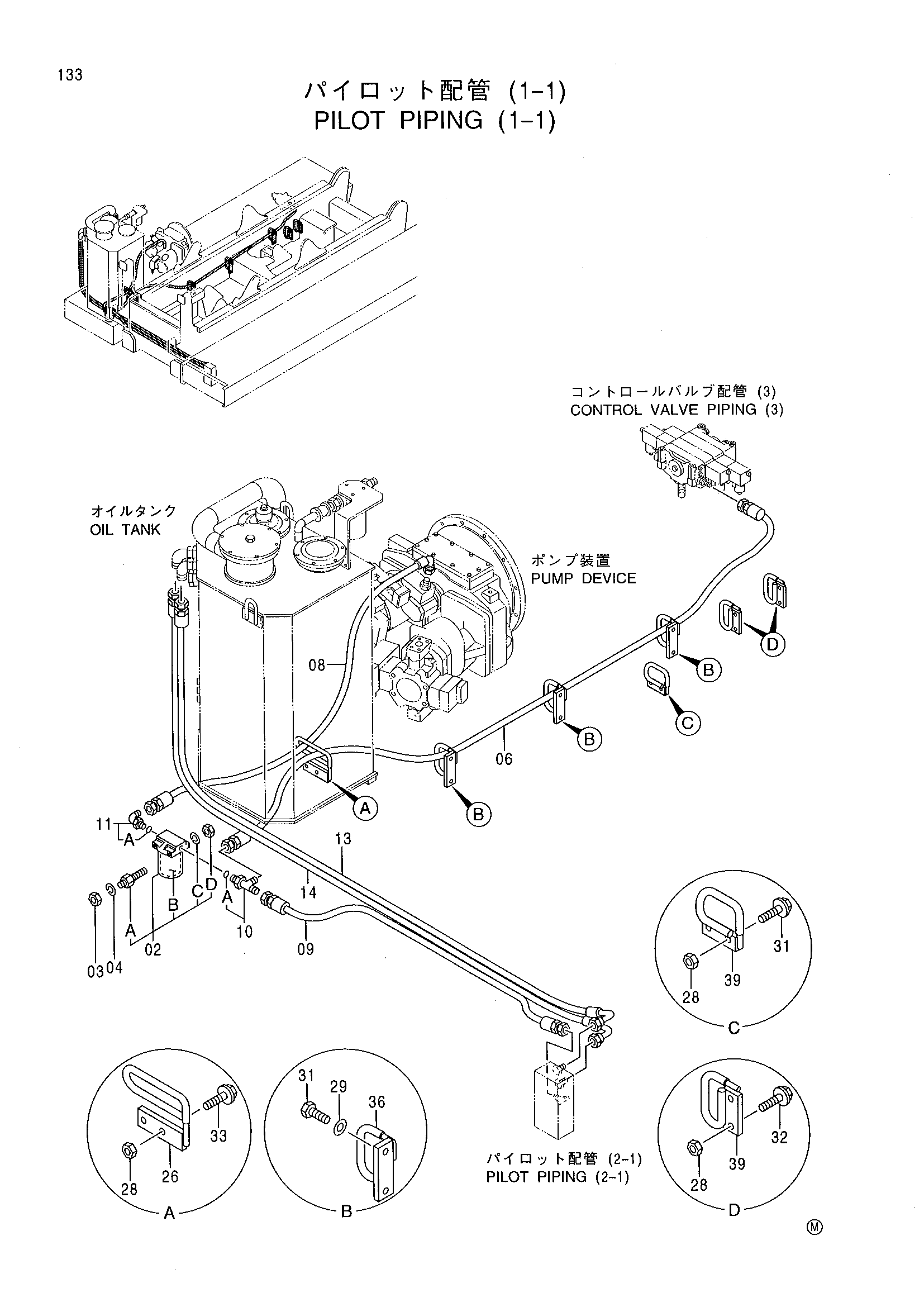

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4141319 | Фильтр линия | 1 |
| 02A | 4141381 | Болт | 2 |
| 02B | 4157882 | Фильтрующий элемент | 1 |
| 02C | A590906 | Пружинная шайба | 2 |
| 02D | M500605 | Гайка | 2 |
| 03 | M581008 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 4248626 | Шланг | 1 |
| 08 | 4252876 | Шланг | 1 |
| 09 | 4318799 | Шланг | 1 |
| 10 | 4303003 | Тройник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4154672 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4406245 | Шланг | 1 |
| 14 | 4406246 | Шланг | 1 |
| 26 | 8071965 | Опора | 1 |
| 28 | J950010 | Гайка | 8 |
| 29 | A590110 | Плоская шайба | 6 |
| 31 | J021030 | Болт с шайбой | 8 |
| 32 | J021035 | Болт с шайбой | 4 |
| 33 | J021040 | Болт с шайбой | 2 |
| 36 | 8030483 | Опора | 3 |
| 39 | 8029454 | Опора | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
