Кондиционер. воздуховод — HITACHI CX700HD

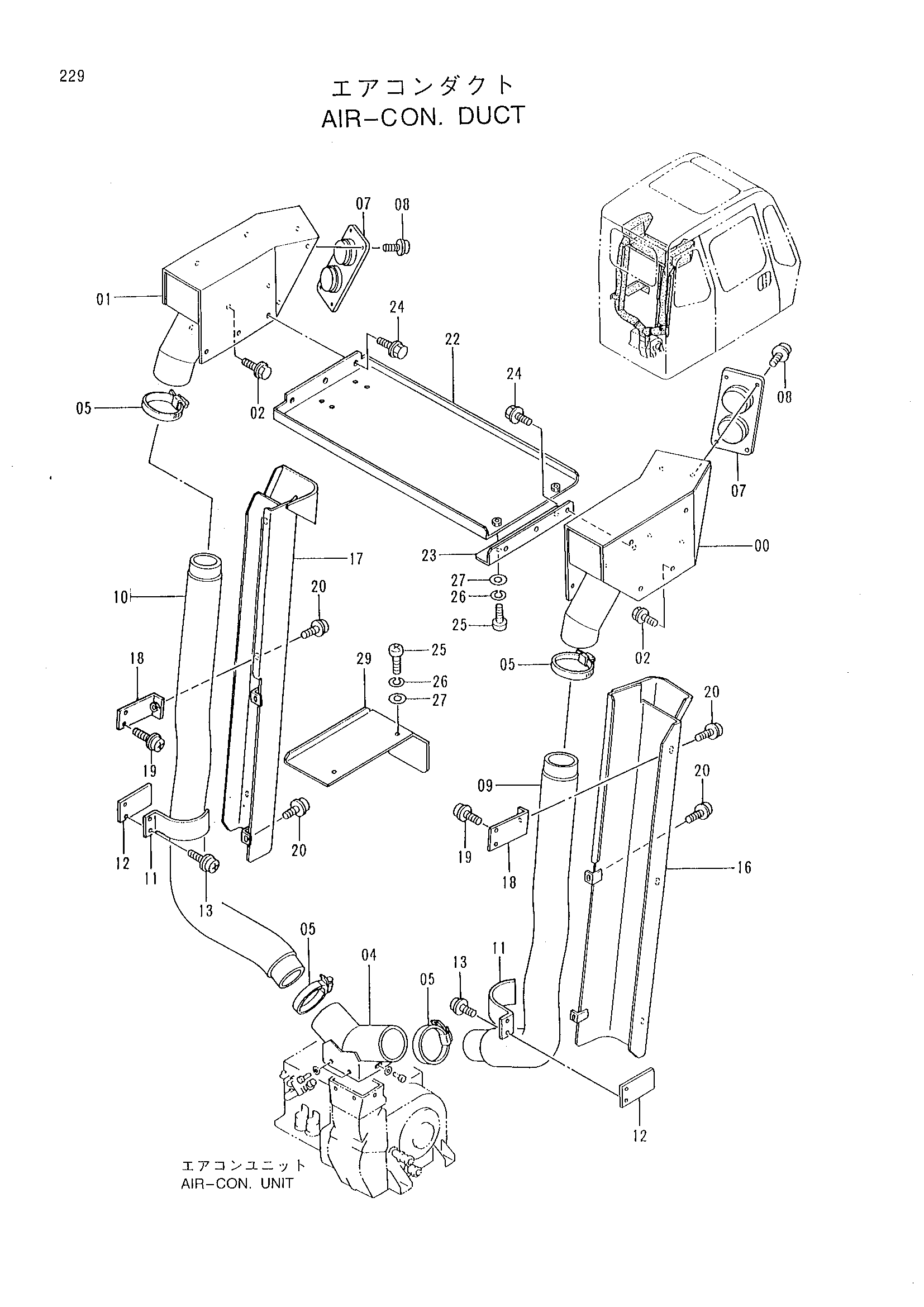

Заводская схема «Кондиционер. воздуховод» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029084 | Воздуховод | 1 |
| 01 | 7029088 | Воздуховод | 1 |
| 02 | J010814 | Болт с шайбой | 8 |
| 04 | 8060040 | Воздуховод | 1 |
| 05 | 4507512 | Хомут шланга | 4 |
| 07 | 4341339 | Решётка | 2 |
| 08 | J680512 | Винт с шайбой | 8 |
| 09 | 4332671 | Шланг | 1 |
| 10 | 4332672 | Шланг | 1 |
| 11 | 4339630 | Хомут | 2 |
| 12 | 4339628 | Сиденье | 2 |
| 13 | J450616 | Винт с шайбой | 4 |
| 16 | 7029081 | Крышка | 1 |
| 17 | 7029082 | Крышка | 1 |
| 18 | 9742987 | Стойка | 6 |
| 19 | J450614 | Винт с шайбой | 12 |
| 20 | J680614 | Винт с шайбой | 10 |
| 22 | 8061095 | Стойка | 1 |
| 23 | 4342090 | Кронштейн | 1 |
| 24 | J020820 | Болт с шайбой | 6 |
| 25 | J850820 | Винт | 4 |
| 26 | J251008 | Пружинная шайба | 4 |
| 27 | J250008 | Плоская шайба | 4 |
| 29 | 4341675 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
