Провод жгут проводов — HITACHI CX700HD

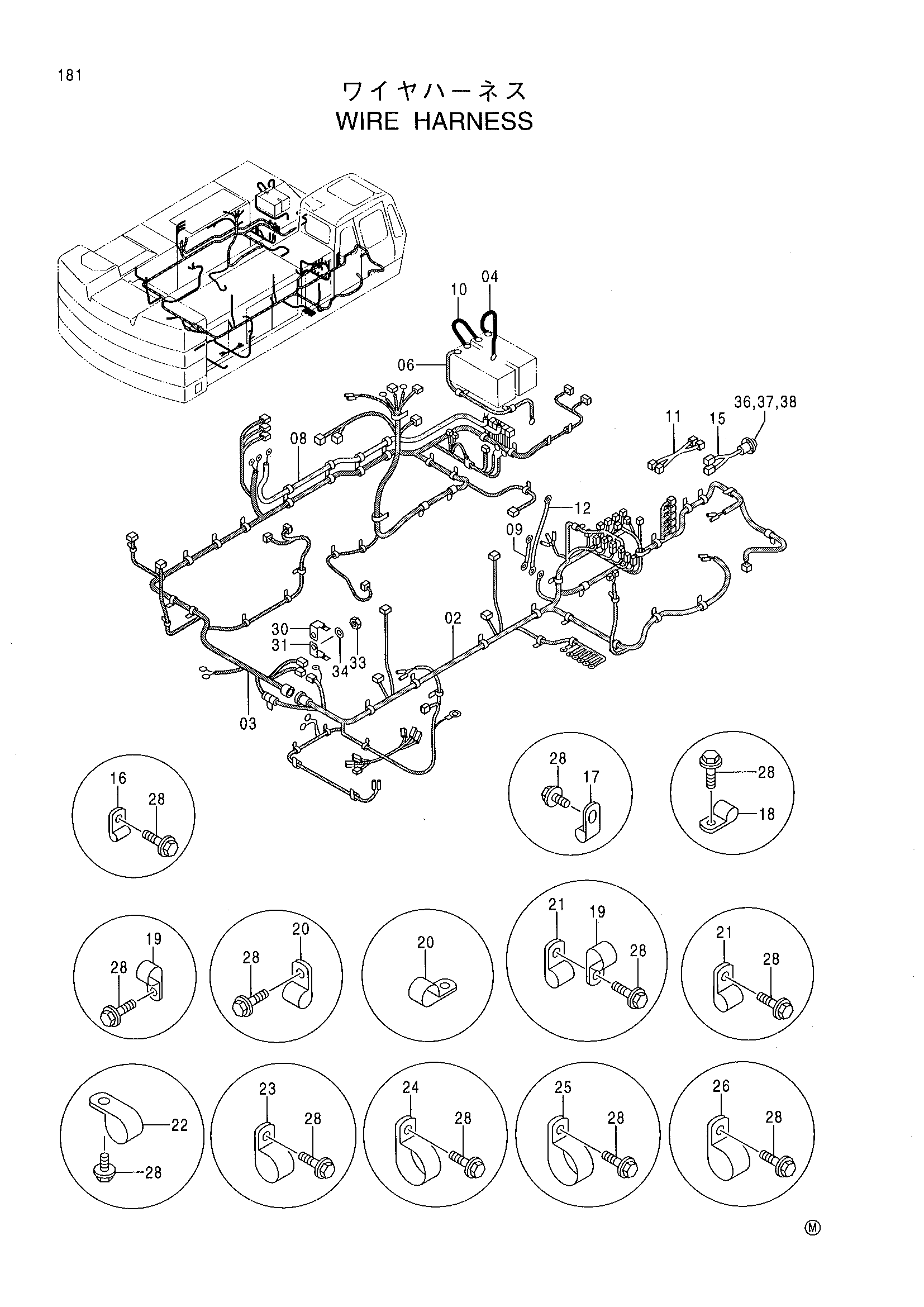

Заводская схема «Провод жгут проводов» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 0003727 | Жгут проводов | 1 |
| 03 | 1028022 | Жгут проводов | 1 |
| 04 | 4407783 | Жгут проводов | 1 |
| 06 | 4407782 | Жгут проводов | 1 |
| 08 | 4407784 | Жгут проводов | 1 |
| 09 | 4343374 | Жгут проводов | 1 |
| 10 | 4389762 | Жгут проводов | 1 |
| 11 | 4387368 | Жгут проводов | 1 |
| 12 | 4417936 | Жгут проводов | 1 |
| 15 | 3083644 | Жгут проводов | 1 |
| 16 | 4190261 | Зажим | 25 |
| 17 | 4190275 | Зажим | 3 |
| 18 | 4190273 | Зажим | 7 |
| 19 | 4190274 | Зажим | 13 |
| 20 | 4190263 | Зажим | 10 |
| 21 | 4192035 | Зажим | 9 |
| 22 | 4190264 | Зажим | 7 |
| 23 | 4190291 | Зажим | 1 |
| 24 | 4190265 | Зажим | 1 |
| 25 | 4190273 | Зажим | 2 |
| 26 | 4193848 | Зажим | 4 |
| 28 | J011022 | Болт с шайбой | 70 |
| 30 | 4257159 | Кронштейн | 1 |
| 31 | 4336875 | Кронштейн | 1 |
| 33 | J950006 | Гайка | 1 |
| 34 | A590106 | Плоская шайба | 1 |
| 36 | M470313 | Винт | 3 |
| 37 | J950003 | Гайка | 3 |
| 38 | A590903 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
