Тормоз лента — HITACHI CX700HD

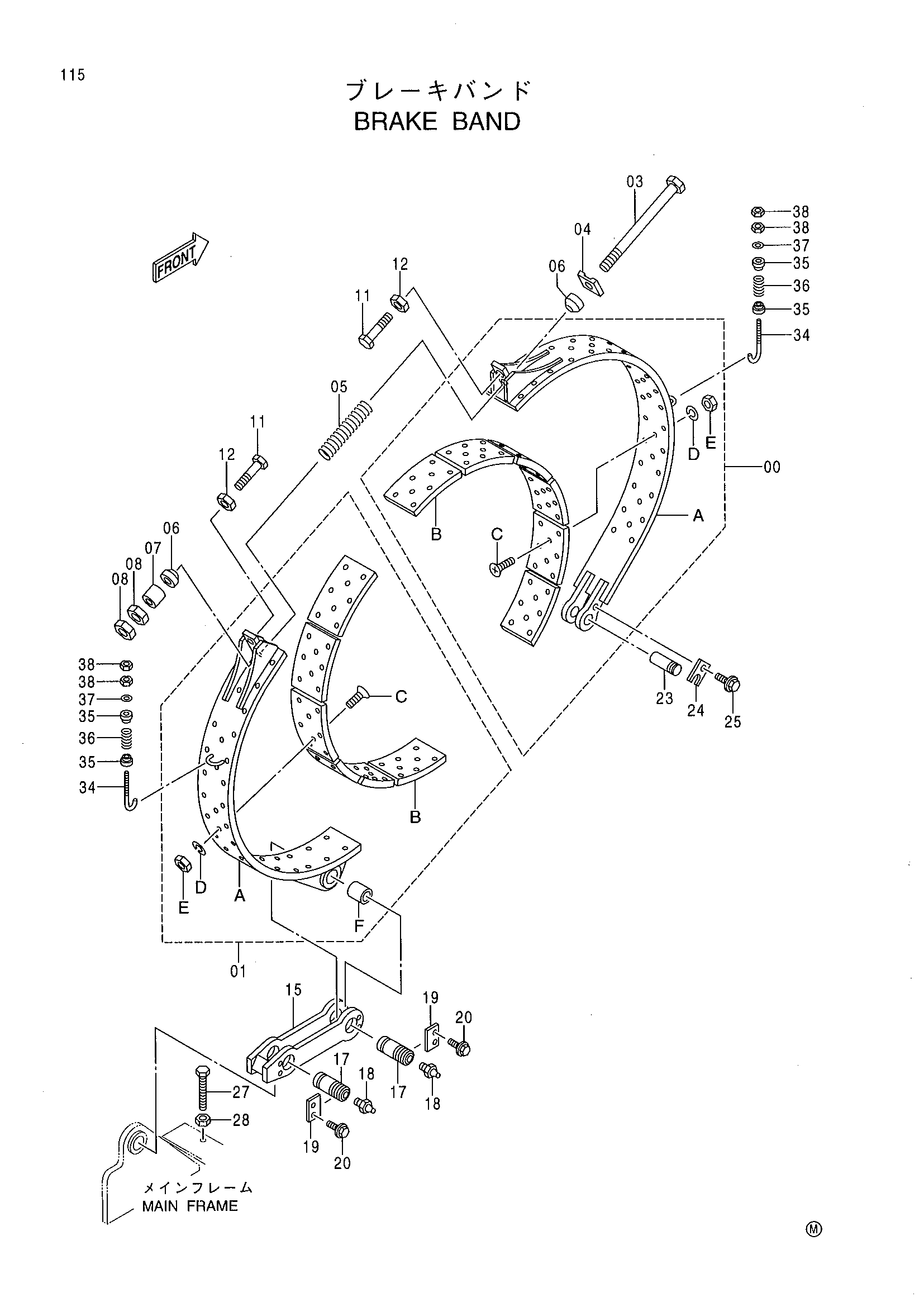

Заводская схема «Тормоз лента» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9193556 | Лента ливе | 1 |
| 00A | 6017593 | Лента ливе | 1 |
| 00B | 4442002 | Накладка | 6 |
| 00C | M480835 | Винт | 48 |
| 00D | A590908 | Пружинная шайба | 48 |
| 00E | M500807 | Гайка | 48 |
| 01 | 9193557 | Лента деад | 1 |
| 01A | 6017594 | Лента деад | 1 |
| 01B | 4442002 | Накладка | 6 |
| 01C | M480835 | Винт | 45 |
| 01D | A590908 | Пружинная шайба | 45 |
| 01E | M500807 | Гайка | 45 |
| 01F | 4372030 | Втулка | 1 |
| 03 | 4378875 | Болт | 1 |
| 04 | 4405658 | Шайба | 1 |
| 05 | 4339092 | Пружина | 1 |
| 06 | 4339082 | Сиденье | 2 |
| 07 | 4339080 | Проставка | 1 |
| 08 | J953030 | Гайка | 2 |
| 10 | 4024204 | Болт | 1 |
| 11 | 4024205 | Болт | 1 |
| 12 | J953024 | Гайка | 2 |
| 15 | 8073199 | Тяга | 1 |
| 17 | 3082206 | Палец | 2 |
| 18 | J75481 | Пресс-маслёнка | 2 |
| 19 | 4339088 | Стопорная пластина | 2 |
| 20 | J021025 | Болт с шайбой | 4 |
| 23 | 4405474 | Палец | 1 |
| 24 | 4371918 | Стопорная пластина | 1 |
| 25 | J011230 | Болт с шайбой | 1 |
| 27 | M261680 | Болт | 1 |
| 28 | J950016 | Гайка | 1 |
| 34 | 4080919 | Шток | 2 |
| 35 | 411108 | Седло пружины | 4 |
| 36 | 4319988 | Пружина | 2 |
| 37 | A590108 | Плоская шайба | 2 |
| 38 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
