Поворот трубопроводы (1) — HITACHI CX700HD

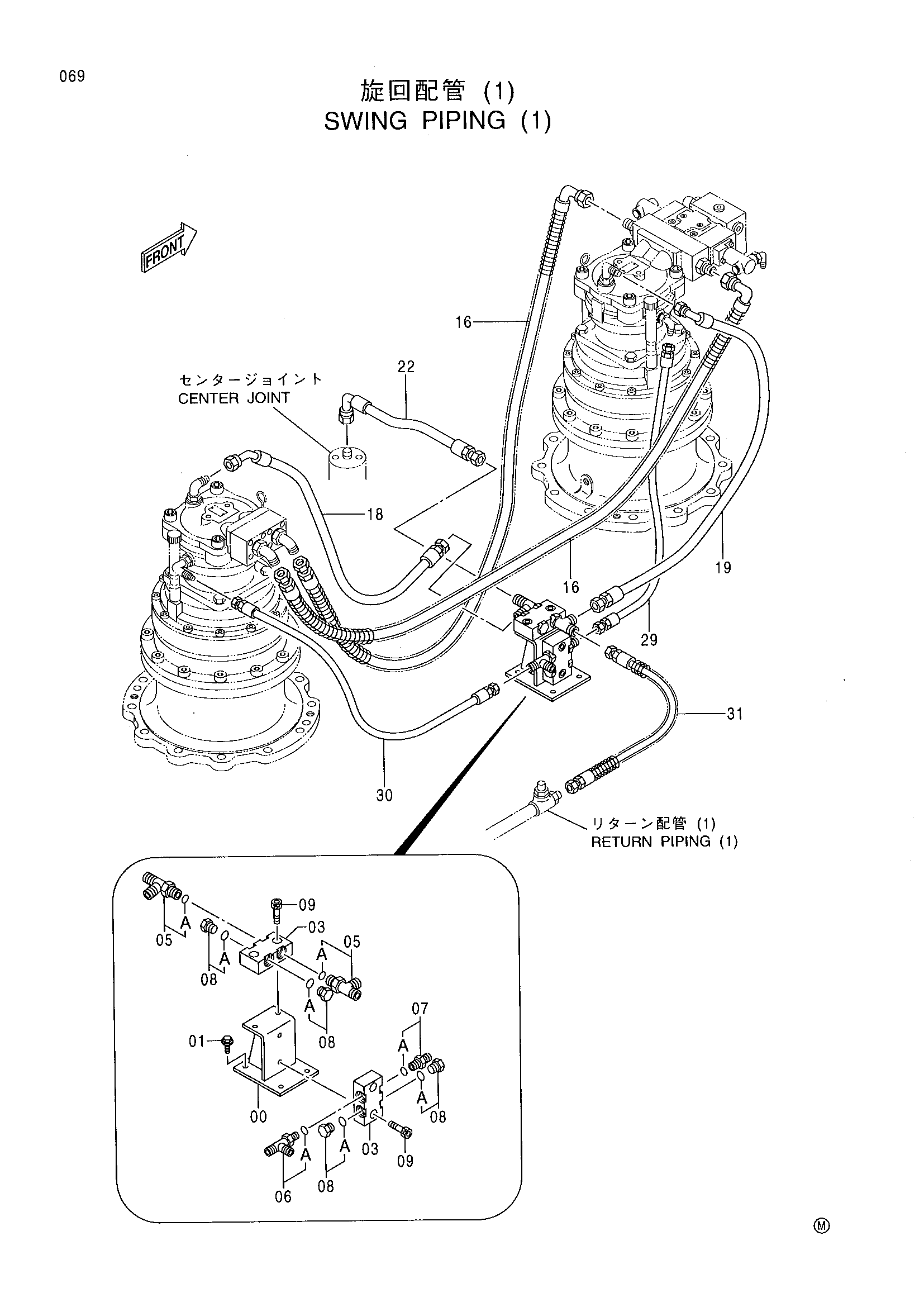

Заводская схема «Поворот трубопроводы (1)» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075522 | Кронштейн | 1 |
| 01 | J011235 | Болт с шайбой | 4 |
| 03 | 3070281 | Блок | 2 |
| 05 | 4217343 | Тройник | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4222016 | Тройник | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200469 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4174541 | Пробка | 4 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | M341245 | Болт с внутренним шестигранником | 4 |
| 16 | 4403321 | Шланг | 2 |
| 18 | 4403324 | Шланг | 1 |
| 19 | 4403322 | Шланг | 1 |
| 22 | 4382137 | Шланг | 1 |
| 29 | 4269843 | Шланг | 1 |
| 30 | 4269848 | Шланг | 1 |
| 31 | 4405827 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
