Крышка группа — HITACHI CX700HD

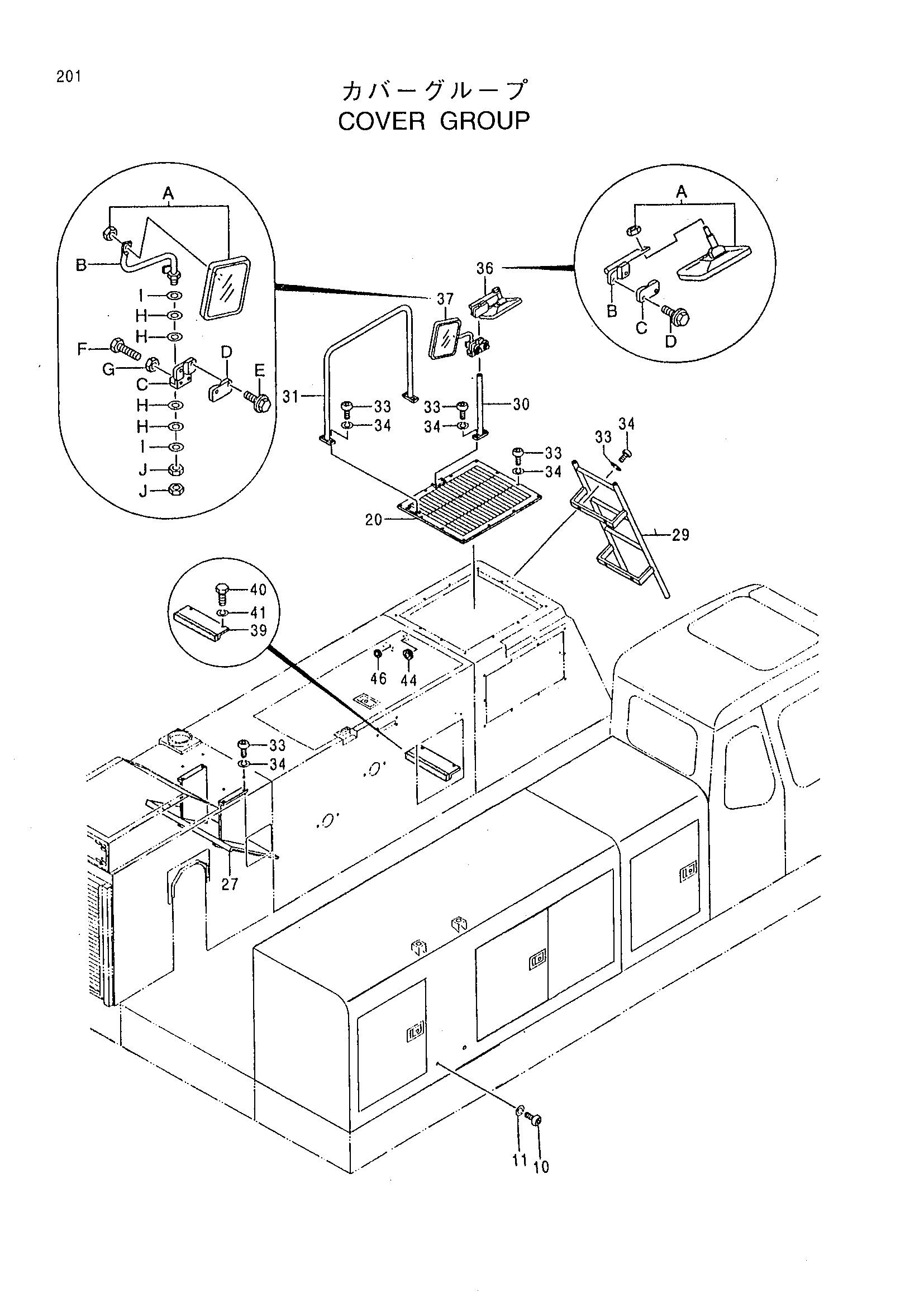

Заводская схема «Крышка группа» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4330985 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 20 | 6017437 | Лоувер | 1 |
| 27 | 7035285 | Защитный кожух | 1 |
| 29 | 8075487 | Лестница | 1 |
| 30 | 9751152 | Стойка | 1 |
| 31 | 8075489 | Поручень | 1 |
| 33 | 4330985 | Болт | 36 |
| 34 | A590910 | Пружинная шайба | 36 |
| 36 | 9158334 | Зеркало | 1 |
| 36A | 4331348 | Зеркало | 1 |
| 36B | 9747857 | Стойка | 1 |
| 36C | 4355757 | Хомут | 1 |
| 36D | J010850 | Болт с шайбой | 2 |
| 37 | 9179522 | Зеркало | 1 |
| 37A | 4331348 | Зеркало | 1 |
| 37B | 8074055 | Стойка | 1 |
| 37C | 8068220 | Кронштейн | 1 |
| 37D | 4355757 | Хомут | 1 |
| 37E | J010850 | Болт с шайбой | 2 |
| 37F | J900625 | Болт | 2 |
| 37G | M500605 | Гайка | 2 |
| 37H | 4172172 | Тарельчатая пружина | 4 |
| 37I | A590112 | Плоская шайба | 2 |
| 37J | J950012 | Гайка | 2 |
| 39 | 9752356 | Крышка | 2 |
| 40 | J901020 | Болт | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 44 | 4210485 | Резиновая втулка | 1 |
| 46 | 4161289 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
