Механизм поворота — HITACHI CX700HD

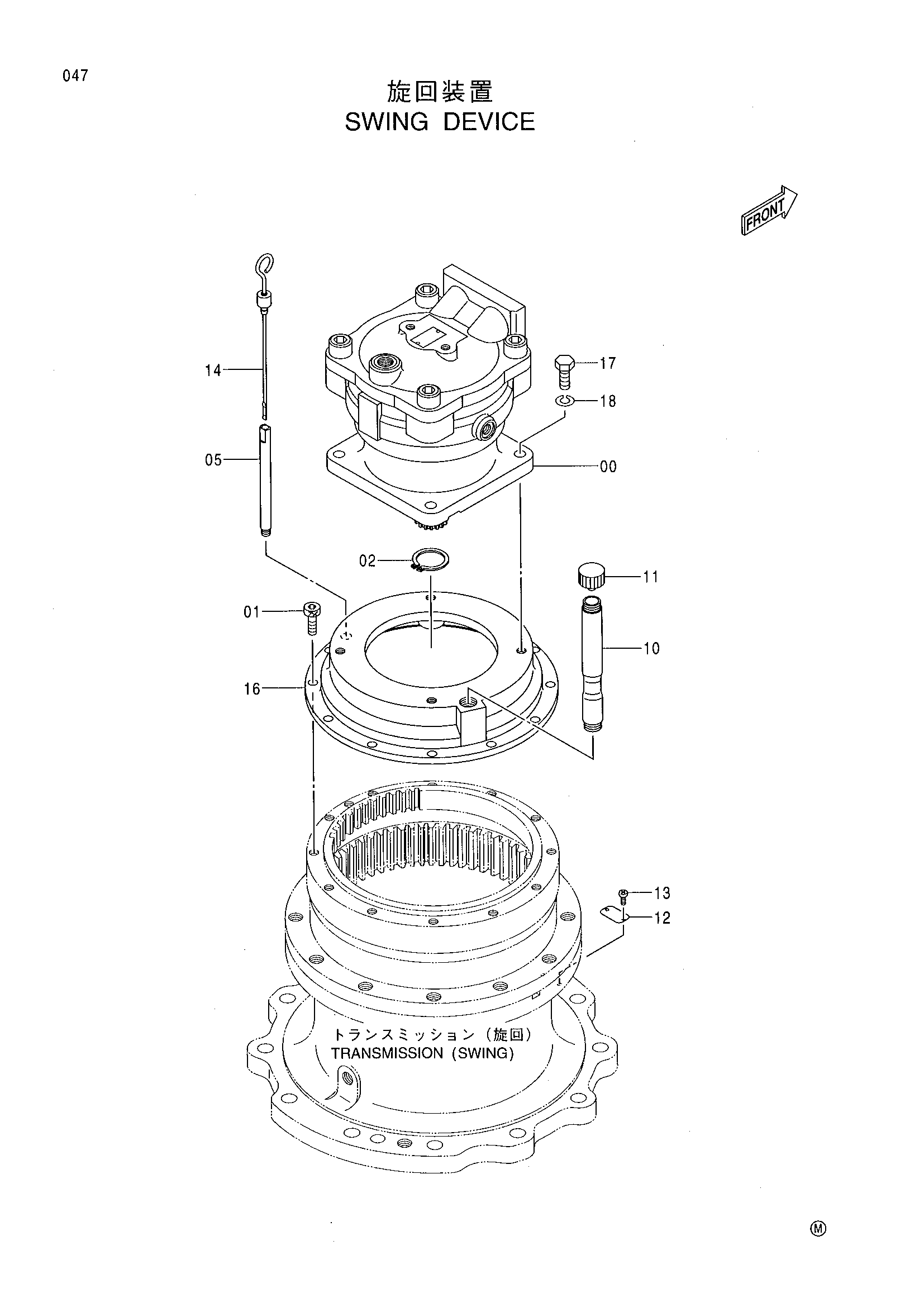

Заводская схема «Механизм поворота» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402275 | Гидромотор плунжер | 1 |
| 01 | M341228 | Болт с внутренним шестигранником | 12 |
| 02 | 959499 | Стопорное кольцо | 1 |
| 05 | 4264452 | Трубка | 1 |
| 10 | 4317032 | Трубка | 1 |
| 11 | 4343365 | Колпачок | 1 |
| 12 | 3053093 | Информационная табличка | 1 |
| 13 | M492564 | Приводной винт | 2 |
| 14 | 3074223 | Указатель уровня | 1 |
| 16 | 2042350 | Корпус | 1 |
| 17 | J901650 | Болт | 4 |
| 18 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
