Насос трубопроводы — HITACHI CX700HD

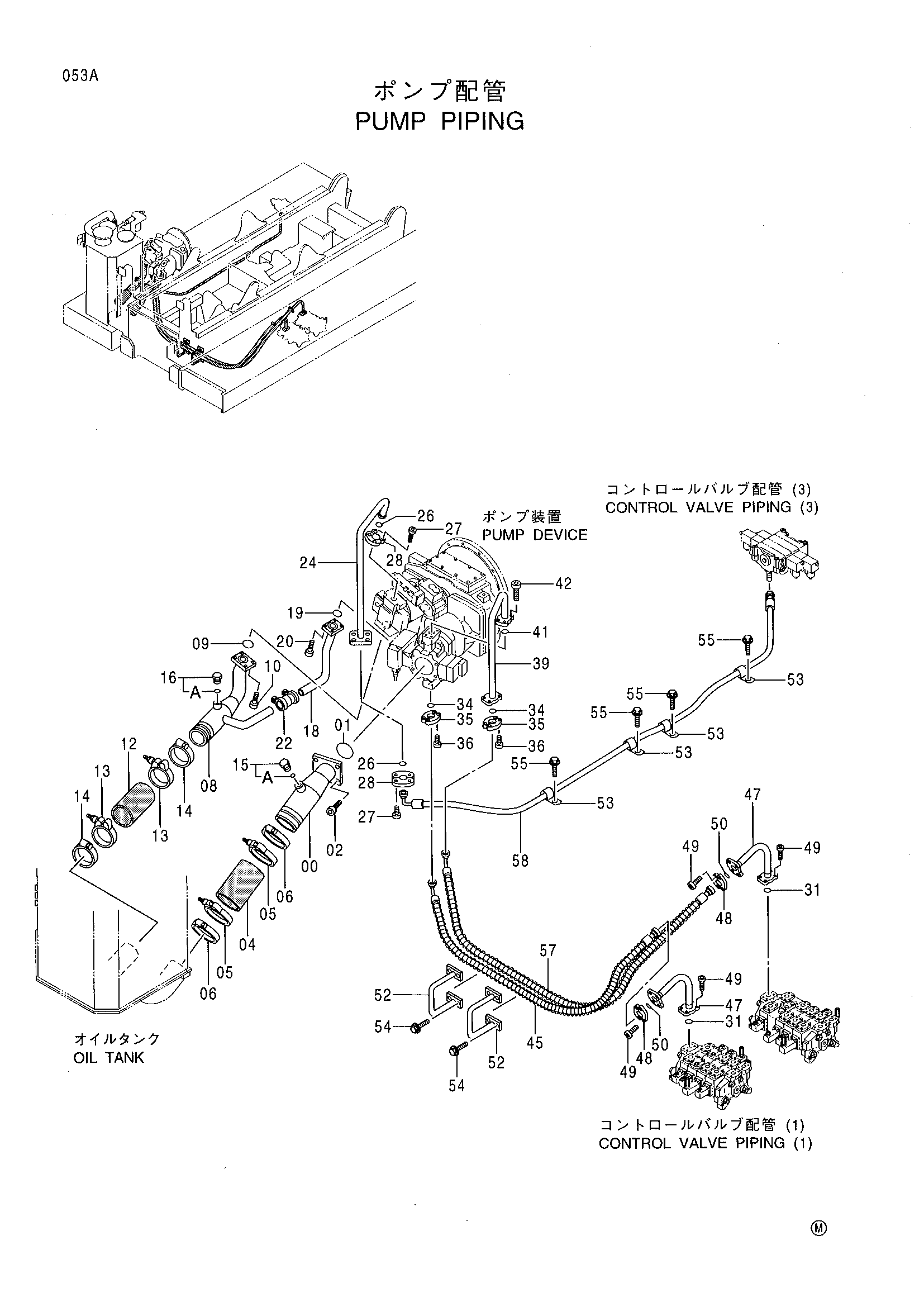

Заводская схема «Насос трубопроводы» для HITACHI CX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7035199	Всасывающая трубка	1
01	A811115	Уплотнительное кольцо	1
02	M341640	Болт с внутренним шестигранником	4
04	4367902	Резиновый шланг	1
05	4282491	Хомут шланга	2
06	4245194	Хомут шланга	2
08	7035198	Всасывающая трубка	1
09	A811060	Уплотнительное кольцо	1
10	M341236	Болт с внутренним шестигранником	4
12	4367901	Резиновый шланг	1
13	4282488	Хомут шланга	2
14	4512716	Хомут шланга	2
15	4113926	Пробка	1
15A	4506429	Уплотнительное кольцо	1
16	4092534	Пробка	1
16A	4509180	Уплотнительное кольцо	1
18	8070359	Всасывающая трубка	1
19	A811030	Уплотнительное кольцо	1
20	M341036	Болт с внутренним шестигранником	4
22	4073889	Муфта	1
24	8074364	Трубка	1
26	966993	Уплотнительное кольцо	2
27	M341030	Болт с внутренним шестигранником	8
28	962453	Разъёмный фланец	4
31	A811040	Уплотнительное кольцо	2
34	966993	Уплотнительное кольцо	2
35	4085560	Разъёмный фланец	4
36	M341240	Болт с внутренним шестигранником	8
39	8075582	Трубка	1
41	A811035	Уплотнительное кольцо	1
42	M341236	Болт с внутренним шестигранником	4
45	4405283	Шланг	1
47	9747493	Трубка	2
48	4085560	Разъёмный фланец	4
49	M341240	Болт с внутренним шестигранником	16
50	966993	Уплотнительное кольцо	2
52	9750844	Хомут шланга	2
53	4193848	Зажим	4
54	J021230	Болт с шайбой	8
55	J021030	Болт с шайбой	4
57	4405283	Шланг	1
58	4416482	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
